手动式压力加工工装结构三维设计

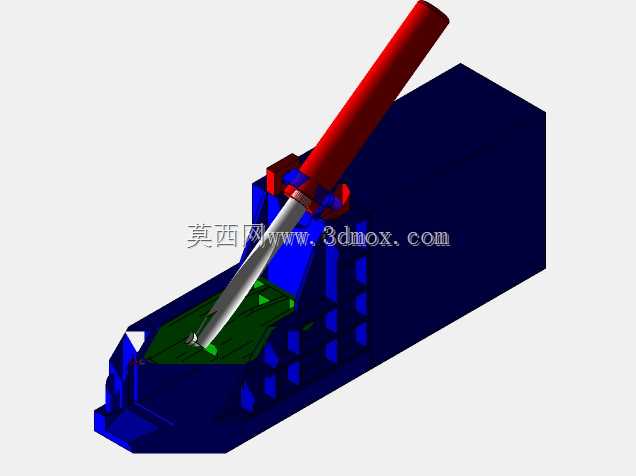

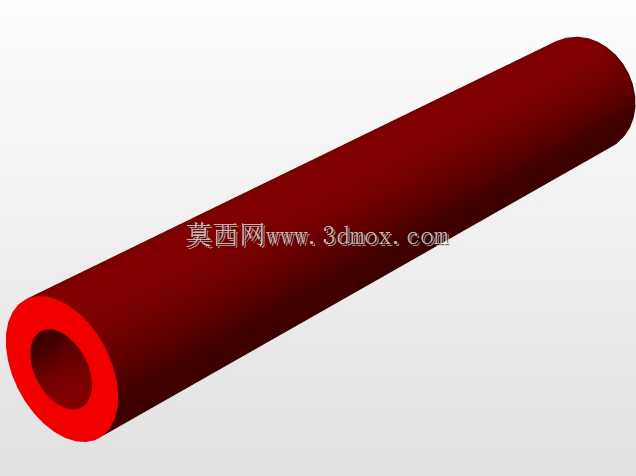

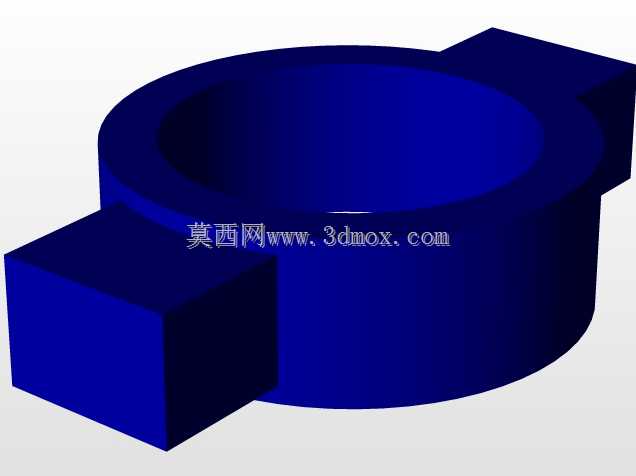

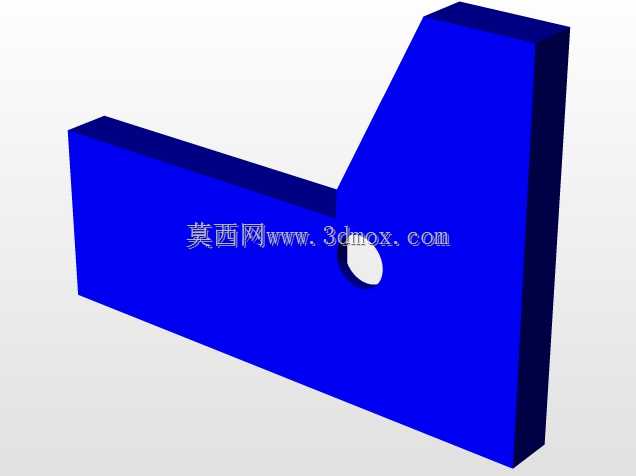

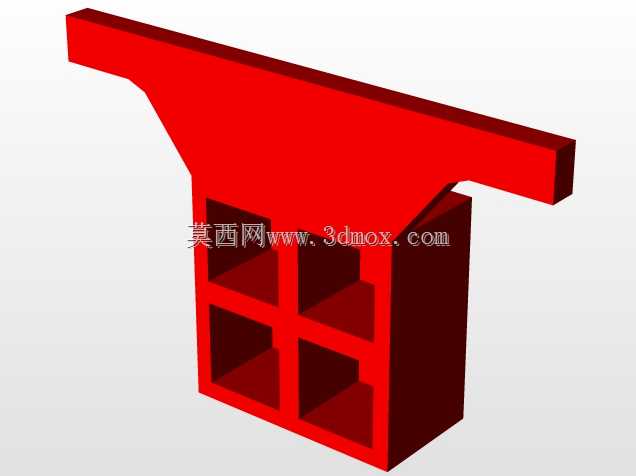

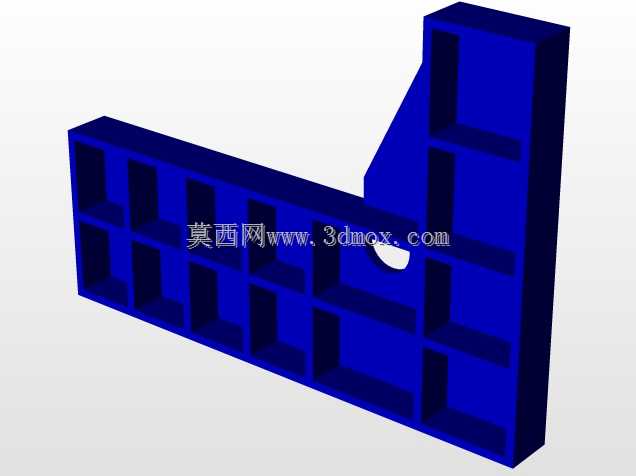

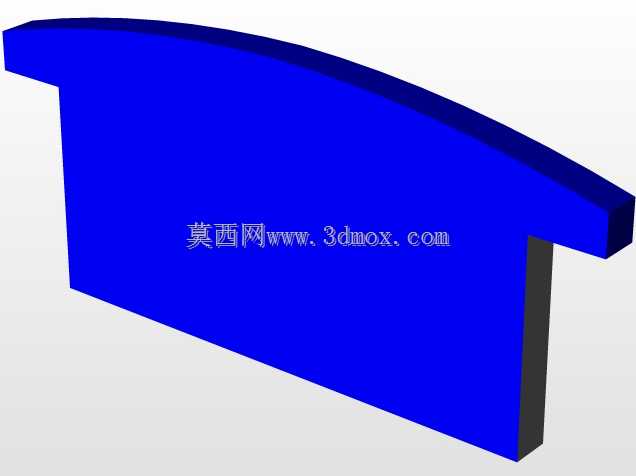

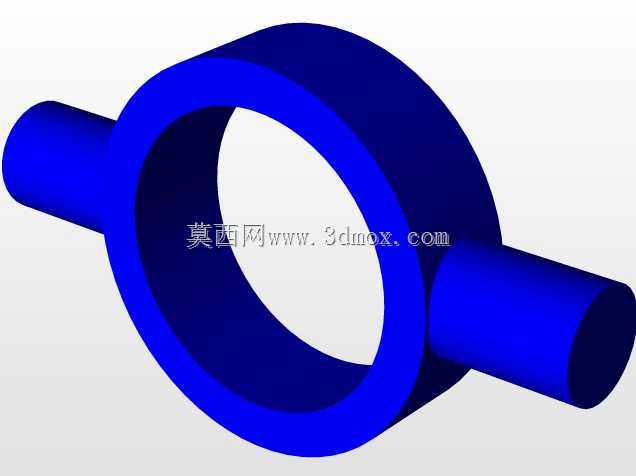

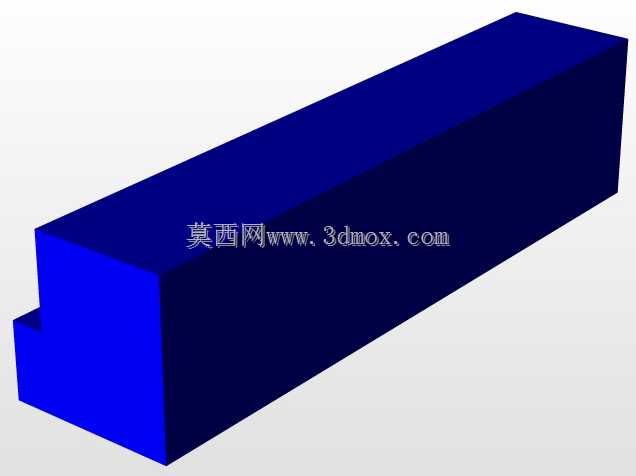

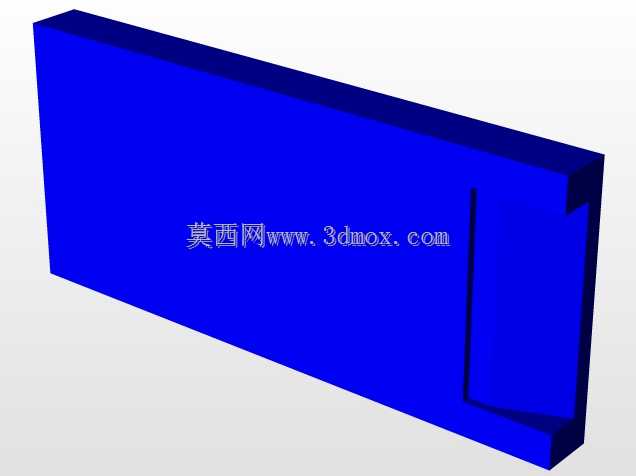

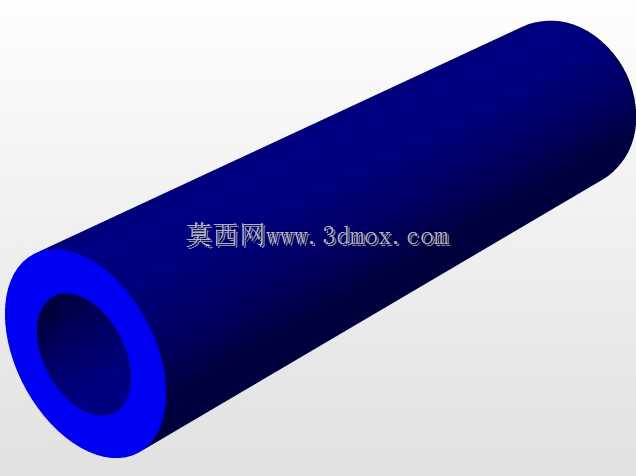

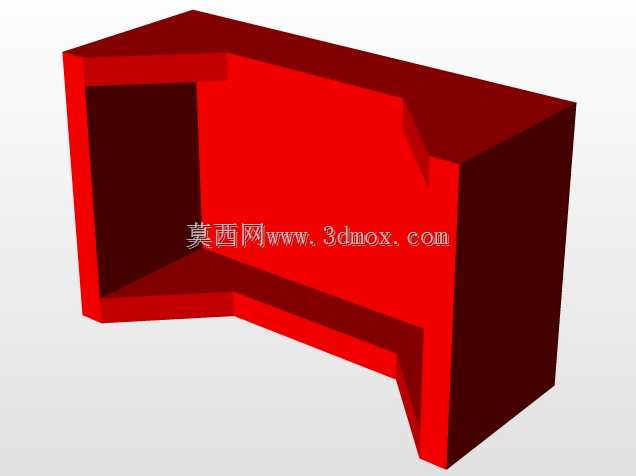

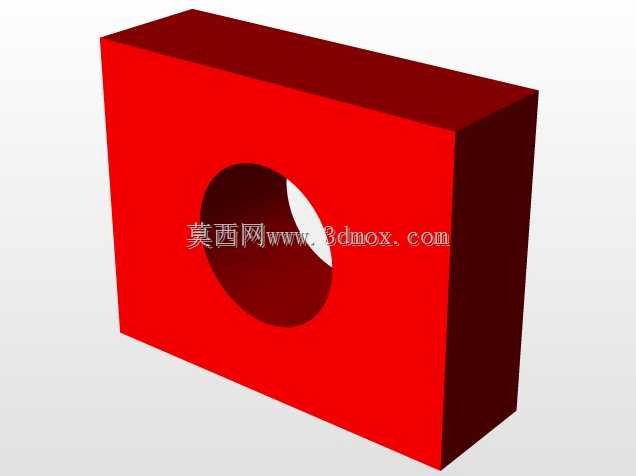

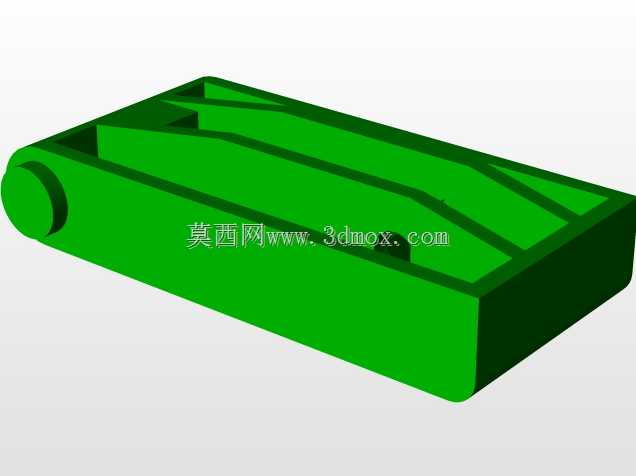

这套手动压力工装的结构设计，核心面向小批量零部件压装、薄板简易冲裁、小尺寸零件铆接这类不需要大吨位出力的机加工与装配场景，在五金维修、小型零部件试制、电子组件压合工位上的适配性极强，不需要外接动力源，仅靠人力操作就能完成常规的小载荷压力作业。从结构布局来看，整体采用卧式承载基座搭配斜置手动压杆的设计，深蓝色的一体成型基座承担全部载荷传导，基座内部做了多道加强筋布局，在控制整体重量的前提下保证受压时的结构刚性，避免长期受力出现基座形变。压杆部分采用长柄杠杆结构，红色的握持段做了防滑适配设计，操作人员施加较小的下压力就能通过杠杆放大原理，在压头端获得足够的作业压力，压头与基座的作业工位精准对齐，作业时工件放置在基座前端的绿色定位槽内，不需要额外反复校准位置，就能保证压合或冲裁的位置精度。设计过程中优先考虑了操作的人机工程合理性，压杆的操作角度设置在人手自然施力的舒适区间，长时间重复操作也不容易产生肢体疲劳，基座底部预留了标准的安装孔位，可以直接固定在常规钳工工作台面上，不需要额外制作适配安装架，整体安装边界控制在小型工作台可容纳的尺寸范围内，不会占用过多工位空间。压头部分采用快换式结构设计，可以根据不同的作业需求更换对应形状的压头，适配压装、冲裁、铆接、校直等不同的作业需求，基座的定位槽也预留了不同尺寸的工件卡位，可兼容多种规格的小型零件作业。结构受力路径经过反复优化，操作人员施加的力通过压杆传导至压头，再垂直传递到基座承载面，不会出现偏载力矩，长期使用也不会出现结构件开裂、连接位松动的问题，所有活动连接位都预留了润滑间隙，日常维护只需要定期加注润滑脂就能保证操作顺畅，不需要复杂的维保流程。
