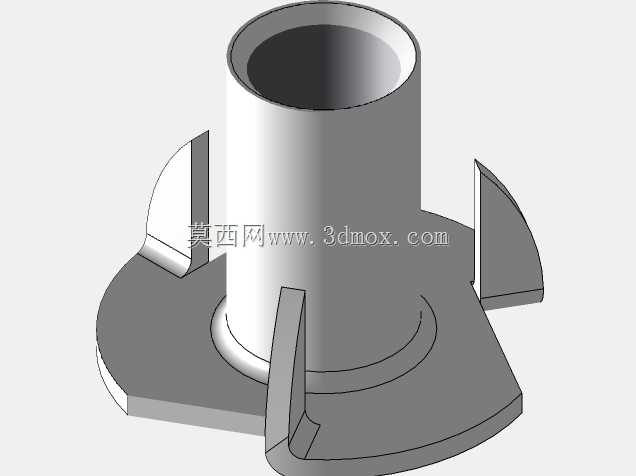

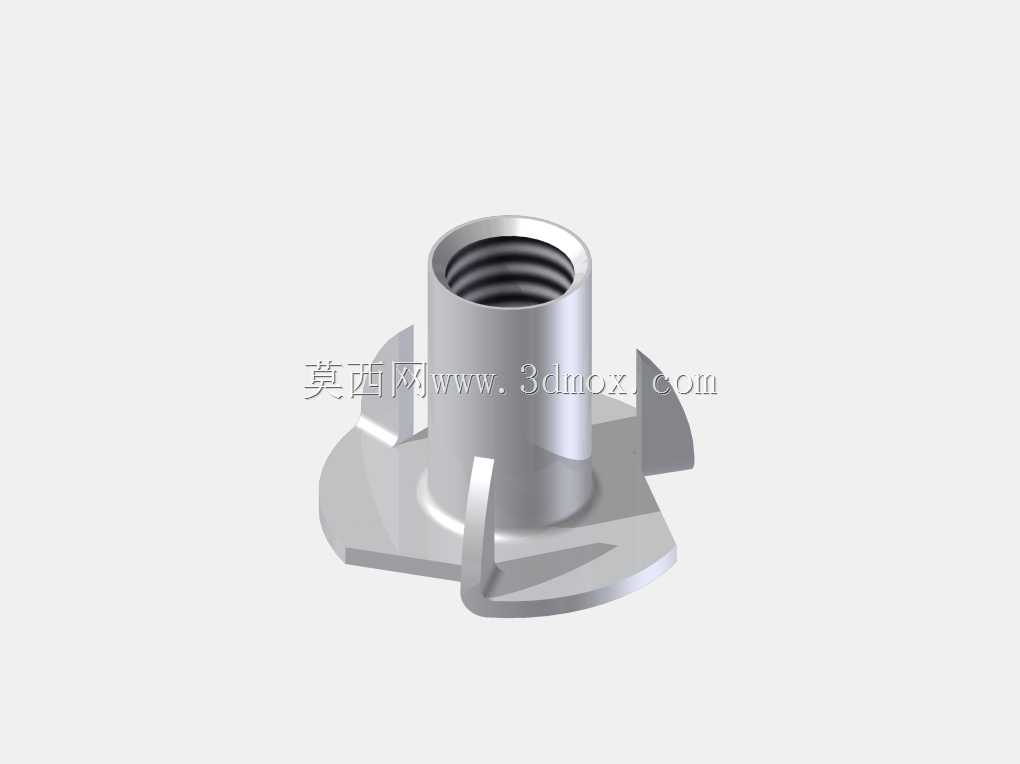

5/16-18规格四爪T形紧固螺母结构

这款T形螺母的四爪结构设计，核心是解决薄板类构件连接时的防转防滑需求，在家具装配、钣金机柜搭建、轻型型材框架拼接场景中应用十分广泛。不同于常规六角螺母需要双侧操作空间，该款螺母可预先嵌入板材预制孔内，四爪刺入板材表层后，在拧紧配套螺栓时不会跟转，仅需单侧操作即可完成紧固，大幅提升狭小空间内的装配效率。从结构设计逻辑来看，螺母主体的圆柱段带内螺纹，底部圆盘作为承载基面，四个均匀分布的爪片从圆盘边缘向上弯折，当螺母压入板材开孔后，爪片会在螺栓拧紧的轴向力作用下进一步嵌入板材，形成可靠的机械锁止，避免长期受振动载荷时出现松脱。内螺纹采用5/16-18统一螺纹规格，适配同规格的美制螺栓，螺纹段长度经过优化，既保证足够的啮合牙数来承载轴向拉力，又不会因过长导致板材另一侧突出过多影响外观或干涉其他构件。底部圆盘的直径大于板材开孔直径，安装后圆盘贴合板材背面，增大接触面积降低单位面积压强，避免软质板材（如密度板、薄铝板）在紧固时被压溃。四个爪片的分布角度经过校准，压入后受力均匀，不会出现单侧受力倾斜导致的螺纹偏斜问题，保证螺栓拧入时的同轴度。在实际选型使用时，需要匹配对应厚度的板材，爪片的有效刺入深度适配常见的1-3mm薄板，安装前需在板材上冲出与圆柱段外径匹配的安装孔，孔位公差控制在±0.1mm范围内可获得最佳的防转效果。这类螺母在设计建模时，重点要保证内螺纹的牙型精度、爪片的弯折角度以及圆盘与圆柱段的同轴度，建模过程中需注意爪片与圆盘连接处的圆角过渡，避免实际生产时出现应力集中导致的断裂问题，同时螺纹收尾处的退刀结构也需要符合紧固件生产的工艺要求，减少量产时的加工难度。
