瓶装容器吹塑成型三件式组合模具结构

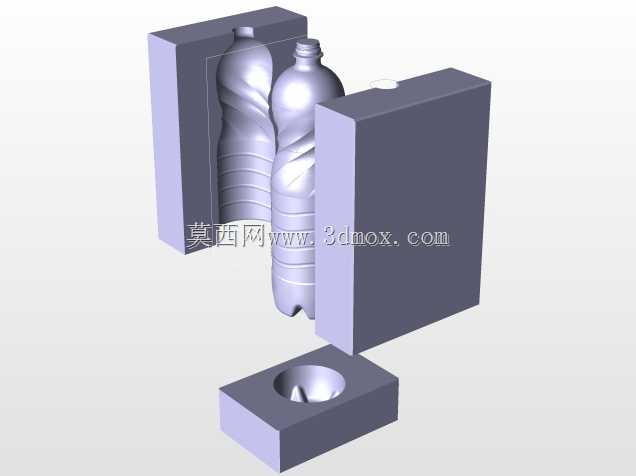

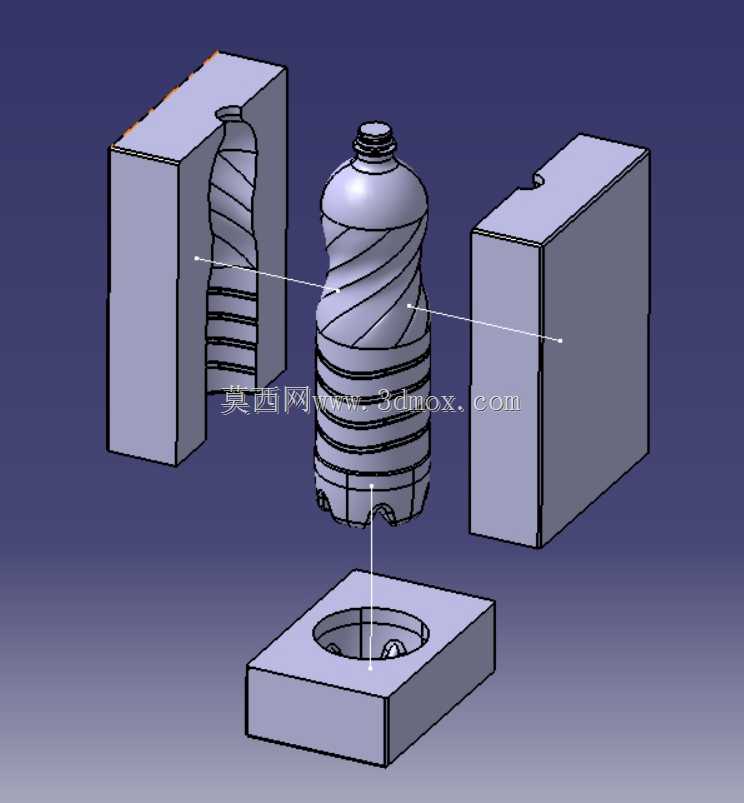

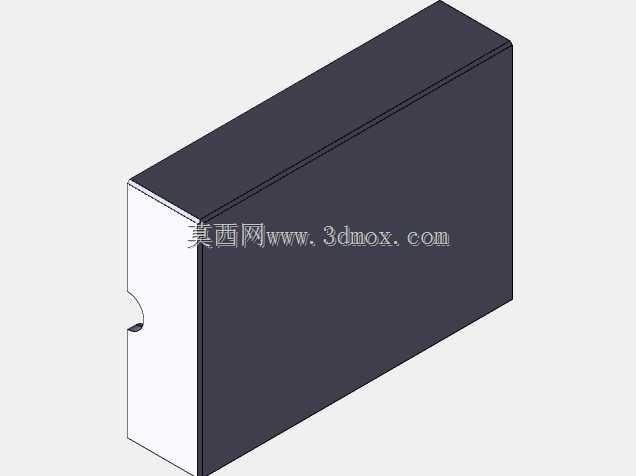

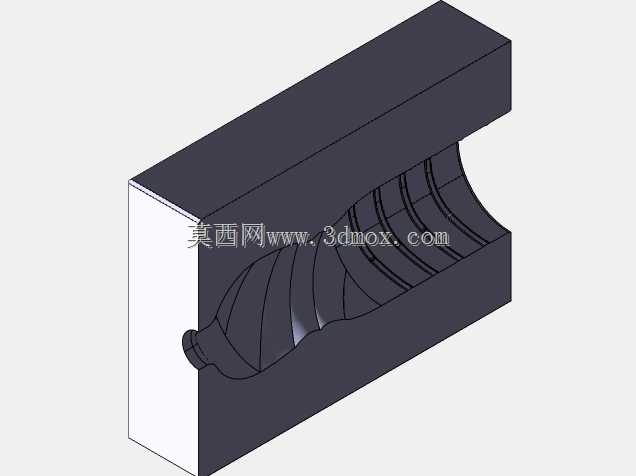

这套组合模具主要面向小批量瓶装类中空吹塑制品的试制场景，在快消品包装研发、异形瓶型打样环节应用较多，区别于常规两瓣式吹塑模，三件式结构把瓶底成型部分单独拆分出来，能解决带内凹底结构瓶型脱模时的卡滞问题，尤其是瓶底带加强筋、定位凹槽的饮品瓶，拆分后的底模可以单独完成顶出动作，不会在瓶身合模缝处额外增加飞边修整的工作量。从结构设计逻辑来看，左右两个半模负责瓶身外轮廓的成型，合模面沿着瓶身最大轮廓线做分型处理，分型面处预留了排气槽的加工余量，合模时型腔内的空气能顺着排气缝隙快速排出，避免吹塑过程中瓶身出现局部缺料、表面鼓包的缺陷。底模部分单独设置了定位止口，和左右半模合模时通过锥面定位保证同轴度，不会出现瓶底偏心、瓶身歪斜的问题，底模上的冷却水道距离成型面的距离控制在均匀范围内，保证瓶底冷却速率和瓶身一致，减少制品成型后的收缩变形量。在安装边界上，这套模具适配常规摆臂式吹塑设备的模架安装尺寸，左右半模的背面预留了标准T型槽安装位，不需要额外做转接板就能直接固定在设备合模机构上，底模的顶出行程和设备顶出杆的行程做了匹配，不需要额外调整设备参数就能完成脱模动作。设计过程中针对瓶身的螺纹口部分，在半模上端做了单独的瓶口定位镶块，镶块采用可更换结构，后续更换不同规格瓶口时只需要替换对应镶块，不需要重新加工整套模具，能大幅降低多规格瓶型的试制成本。合模时左右半模的导向靠侧边的导柱导套完成，导套采用自润滑材质，长时间反复开合模也不会出现导向面拉伤的问题，成型面的粗糙度按照吹塑工艺要求做了抛光处理，保证吹塑完成的瓶身表面无明显加工纹路，不需要额外做表面后处理就能直接进入下一道工序。
