锥齿轮传动换向传动机构结构

项目分类:3D模型 发布时间:2021-09-18 ID:274428
  • 锥齿轮传动换向传动机构结构
  • 锥齿轮传动换向传动机构结构
  • 锥齿轮传动换向传动机构结构
  • 锥齿轮传动换向传动机构结构
  • 锥齿轮传动换向传动机构结构
  • 锥齿轮传动换向传动机构结构

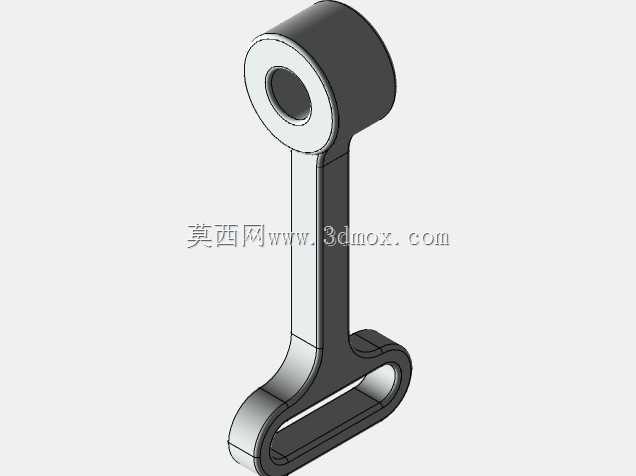

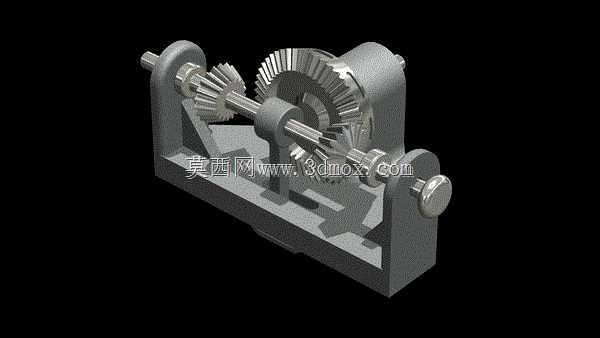

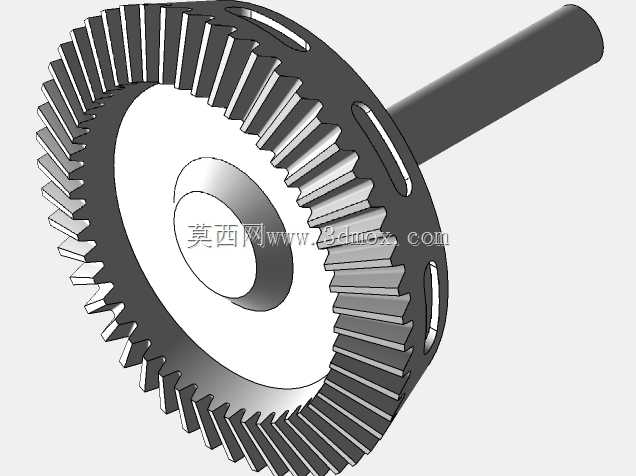

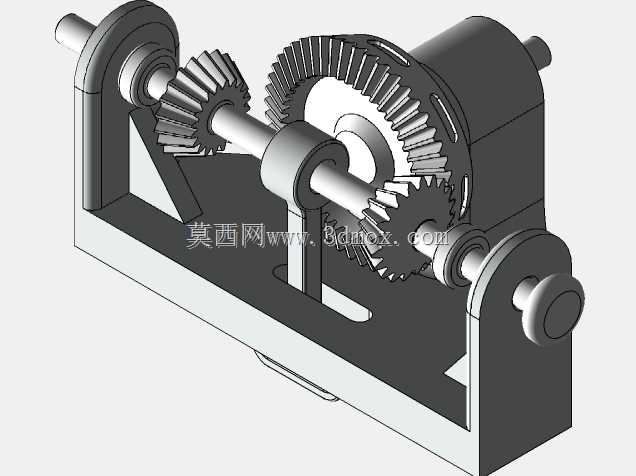

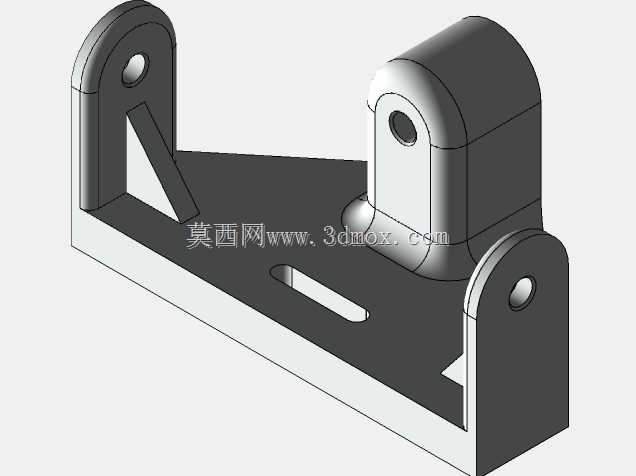

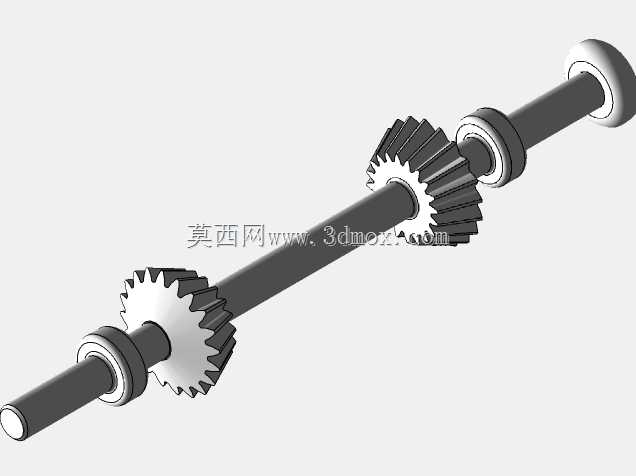

这套锥齿轮换向传动结构,核心作用是在空间交错的两轴间实现旋转运动的动力换向传递,常见于轻工输送设备、小型机床进给单元、农业机械的动力分路模块中,可将单路输入的旋转动力,通过锥齿轮的啮合传动,转换为垂直方向的两路输出,或是改变动力传递的轴线方向,适配设备内部紧凑的动力布局需求。从结构设计来看,整套机构采用对称式铸铁支架作为承载基体,支架底部设置有平整的安装基面,基面预留四个螺栓固定孔位,可直接通过螺栓紧固在设备的安装台面上,安装时需保证基面与动力输入轴的同轴度公差控制在0.05mm以内,避免运转过程中出现齿轮偏载、磨损加剧的问题。传动核心采用两组相互啮合的直齿锥齿轮,输入轴与输出轴呈90度垂直布置,轴系两端采用铜套滑动轴承支撑,轴承位与支架的安装孔采用过盈配合,保证轴系运转时的径向跳动量控制在合理区间,轴端设置有锁紧挡圈,可限制轴系的轴向窜动,避免锥齿轮啮合时出现齿面错位。设计过程中,锥齿轮的模数选取结合传递扭矩大小匹配,齿面啮合间隙调整通过轴端的调节螺母实现,安装调试时需保证两锥齿轮的分度圆锥母线完全重合,接触斑点沿齿高、齿长方向的占比符合机械设计手册的相关要求,确保传动过程平稳、噪音可控。整套机构的外形轮廓呈长方体式布局,整体宽度适配多数小型设备的安装舱位空间,输入、输出轴端均预留有联轴器连接位,可直接对接外部动力源与执行组件,无需额外加装转接结构。在实际应用场景中,这类换向机构可替代复杂的皮带轮、链轮换向结构,大幅缩小动力传递单元的占用空间,传动效率相比摩擦类传动结构更高,且传动比恒定,适合对动力传递同步性有一定要求的工位。支架两侧的支撑臂采用加强筋结构设计,可承受齿轮啮合时产生的径向分力,避免长期运转后支架出现形变,导致轴系偏移、齿轮卡滞。轴系上的齿轮与轴采用平键连接,传递扭矩时可避免齿轮与轴之间出现相对转动,平键的规格根据轴径大小匹配,键槽的对称度公差符合通用机械加工标准,保证装配时的互换性。
