双齿轨联动椭圆轨迹传动机构

项目分类:3D模型 发布时间:2021-09-18 ID:274675
  • 双齿轨联动椭圆轨迹传动机构
  • 双齿轨联动椭圆轨迹传动机构
  • 双齿轨联动椭圆轨迹传动机构
  • 双齿轨联动椭圆轨迹传动机构
  • 双齿轨联动椭圆轨迹传动机构
  • 双齿轨联动椭圆轨迹传动机构
  • 双齿轨联动椭圆轨迹传动机构

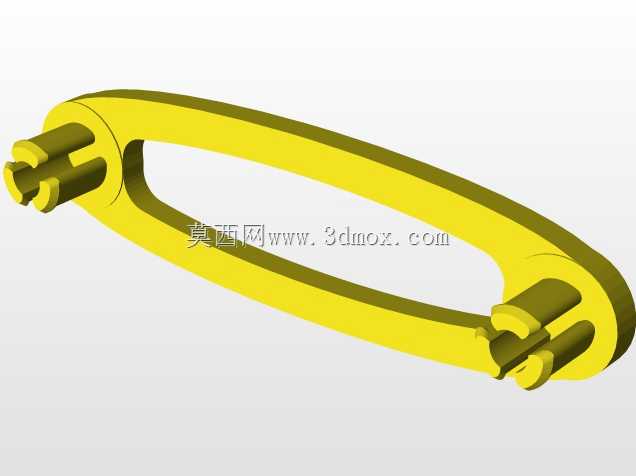

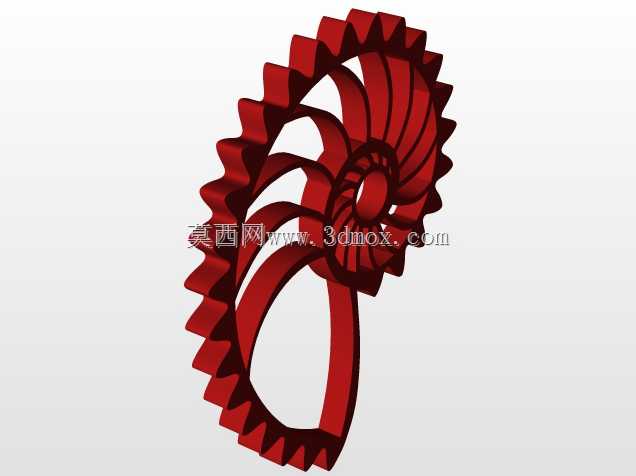

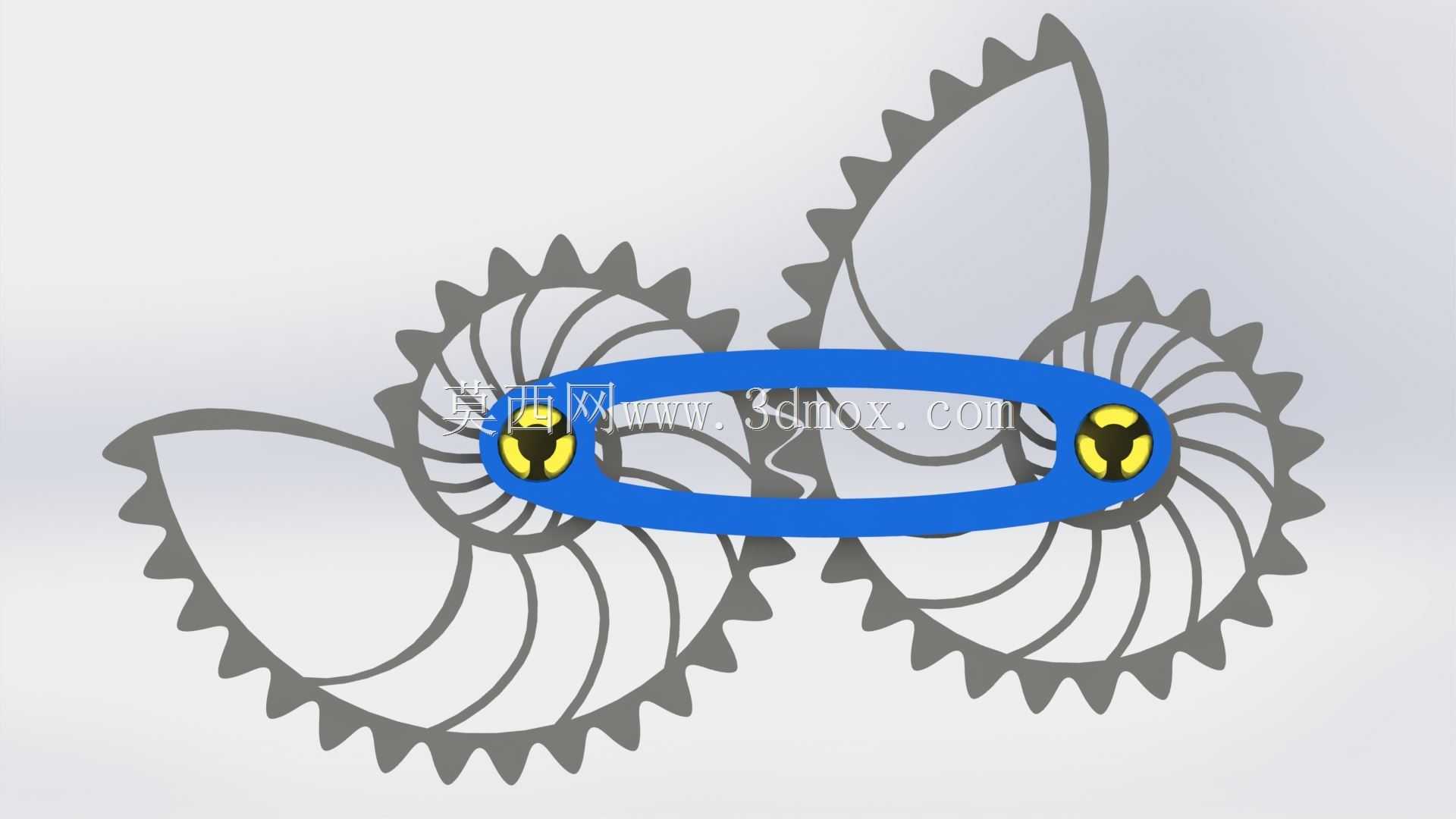

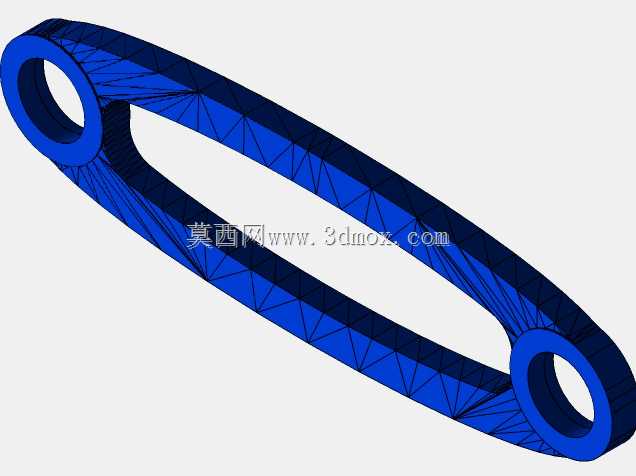

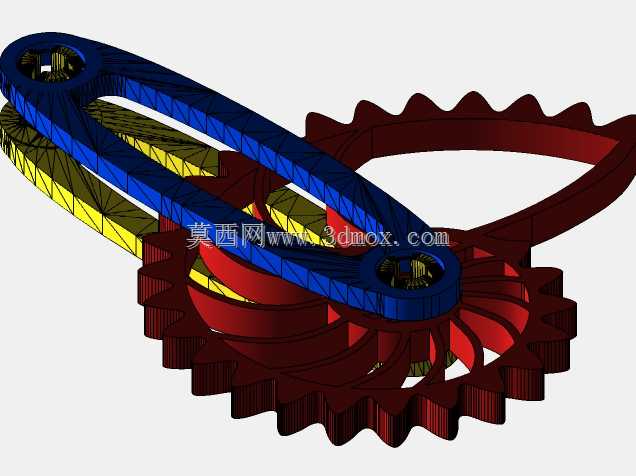

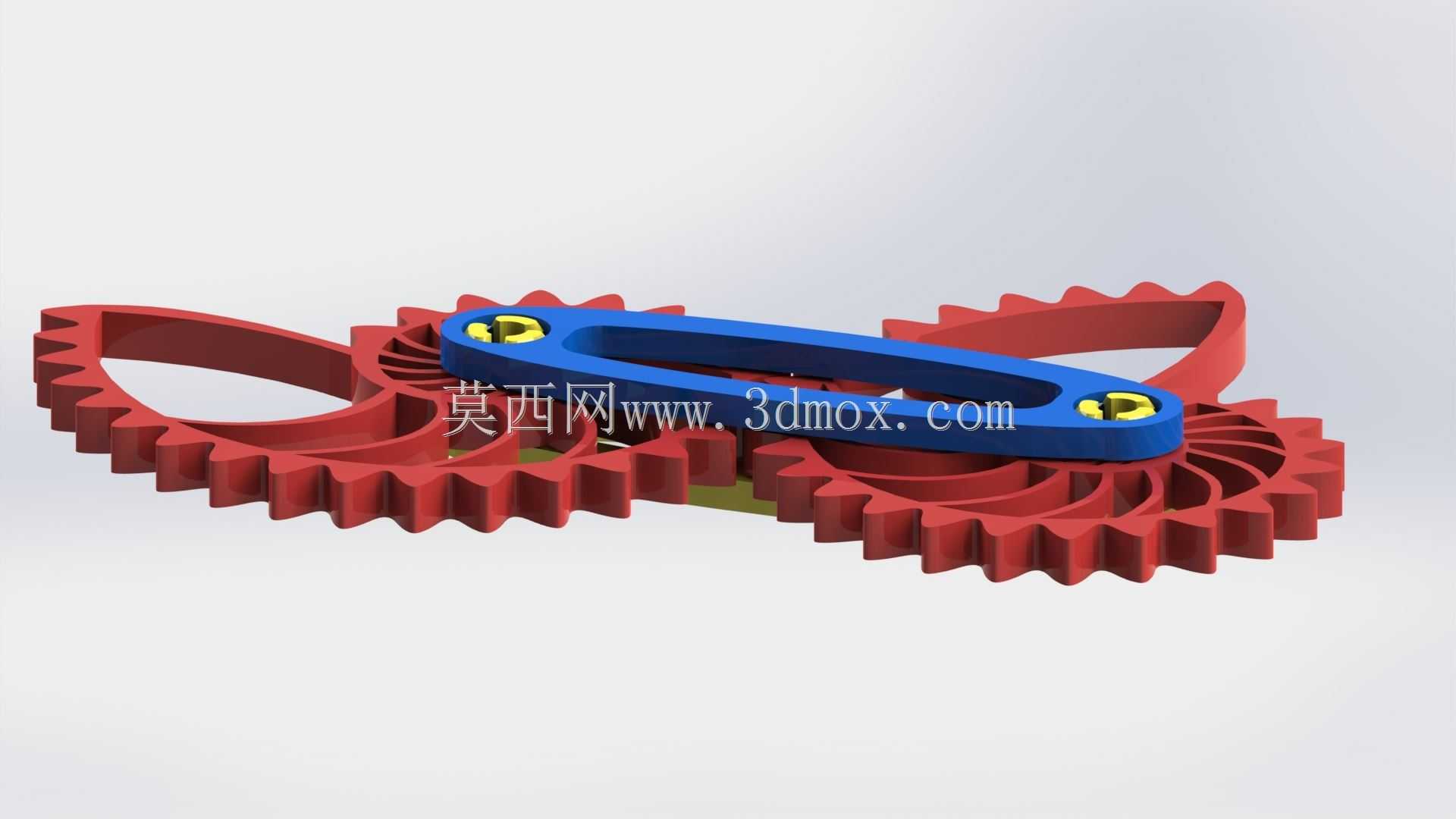

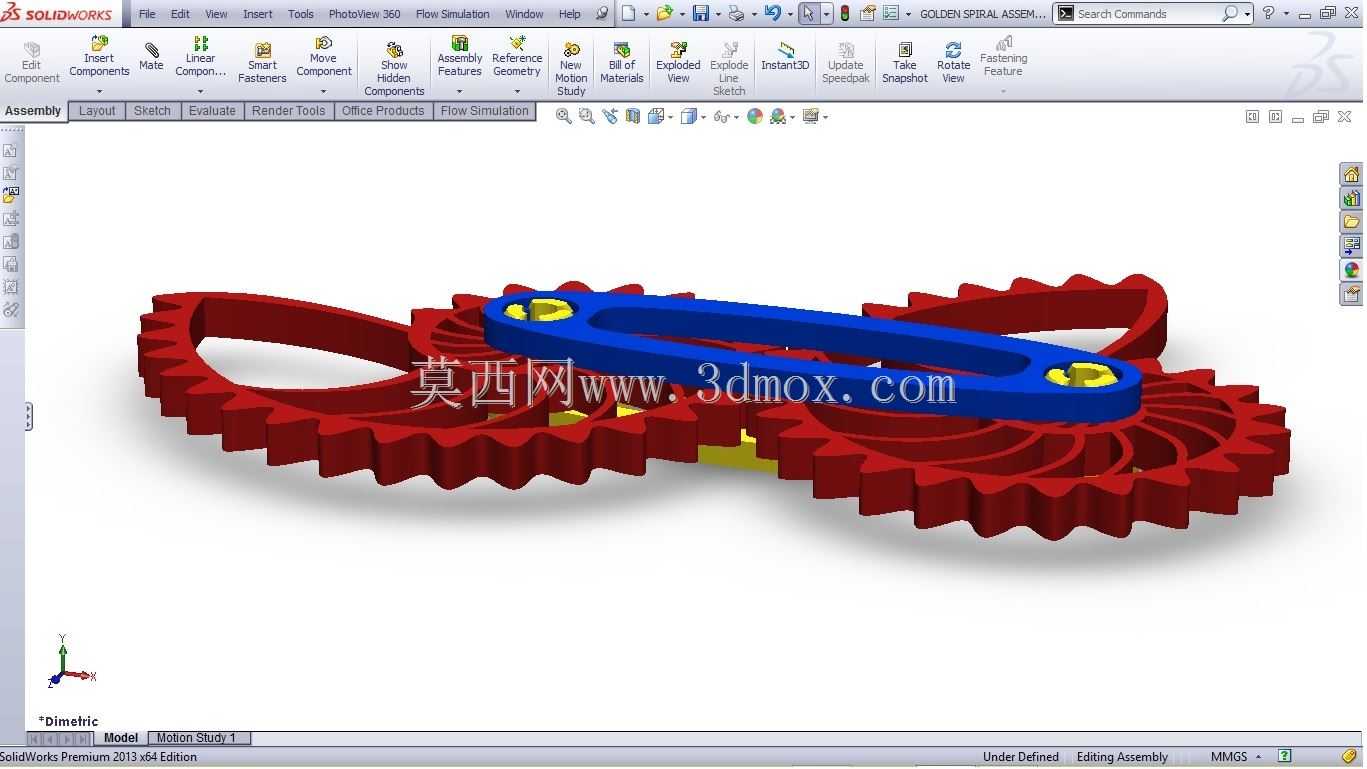

该传动机构采用双侧弧形齿轨与中间联动滑架的组合结构,核心功能是将输入的回转运动转化为滑架沿特定椭圆闭合路径的往复循环运动,可直接应用于小型自动化设备的轨迹执行端,比如日化灌装线的瓶身推送工位、小型贴标设备的标签进给摆臂驱动,或是教学演示类机械原理教具的核心运动单元。设计阶段优先考虑了啮合间隙的控制,两侧弧形齿轨的齿形参数完全一致,与滑架两端的啮合齿轮采用同模数设计,避免运动过程中出现卡滞或回程误差,齿轨的弧形轮廓经过轨迹拟合,确保滑架在整个循环行程中,两端齿轮始终保持有效啮合齿数不低于3个,保证传动过程的平稳性,不会出现脱齿跳齿的问题。滑架主体采用长椭圆镂空结构,在保证结构刚性的前提下尽可能降低自身重量,减少运动过程中的惯性冲击,两端的齿轮安装位预留了标准轴系配合空间,可直接适配常规微型滚动轴承,降低装配难度。安装边界方面,整套机构的固定基准为两侧弧形齿轨的安装端面,齿轨背面预留了统一规格的沉头安装孔位,可直接固定在厚度8-12mm的设备安装板上,整体安装占用的平面空间可根据实际需求按比例缩放,最小适配场景可做到掌心大小的教具级别,放大后也可用于轻工设备的大行程轨迹输送。实际应用中,这套机构不需要额外的导向滑轨,依靠齿轨与齿轮的啮合即可完成轨迹约束,相比传统的凸轮连杆轨迹机构,零件数量更少,装配调试难度更低,运动过程中没有凸轮机构的硬冲击,运行噪音更低,适合对运行平稳性有一定要求的中低速传动场景。设计时还考虑了磨损补偿空间,滑架两端的齿轮轴位预留了0.2mm的偏心调节余量,长期运行出现齿面磨损后,可通过微调齿轮中心距补偿啮合间隙,延长整套机构的使用寿命,不需要整体更换零件。齿轨的齿形采用渐开线设计,加工难度低,采用常规的线切割或铣削工艺即可完成加工,不需要特殊定制刀具,适合小批量加工制作。
