三角加强型墙面置物支撑托架结构

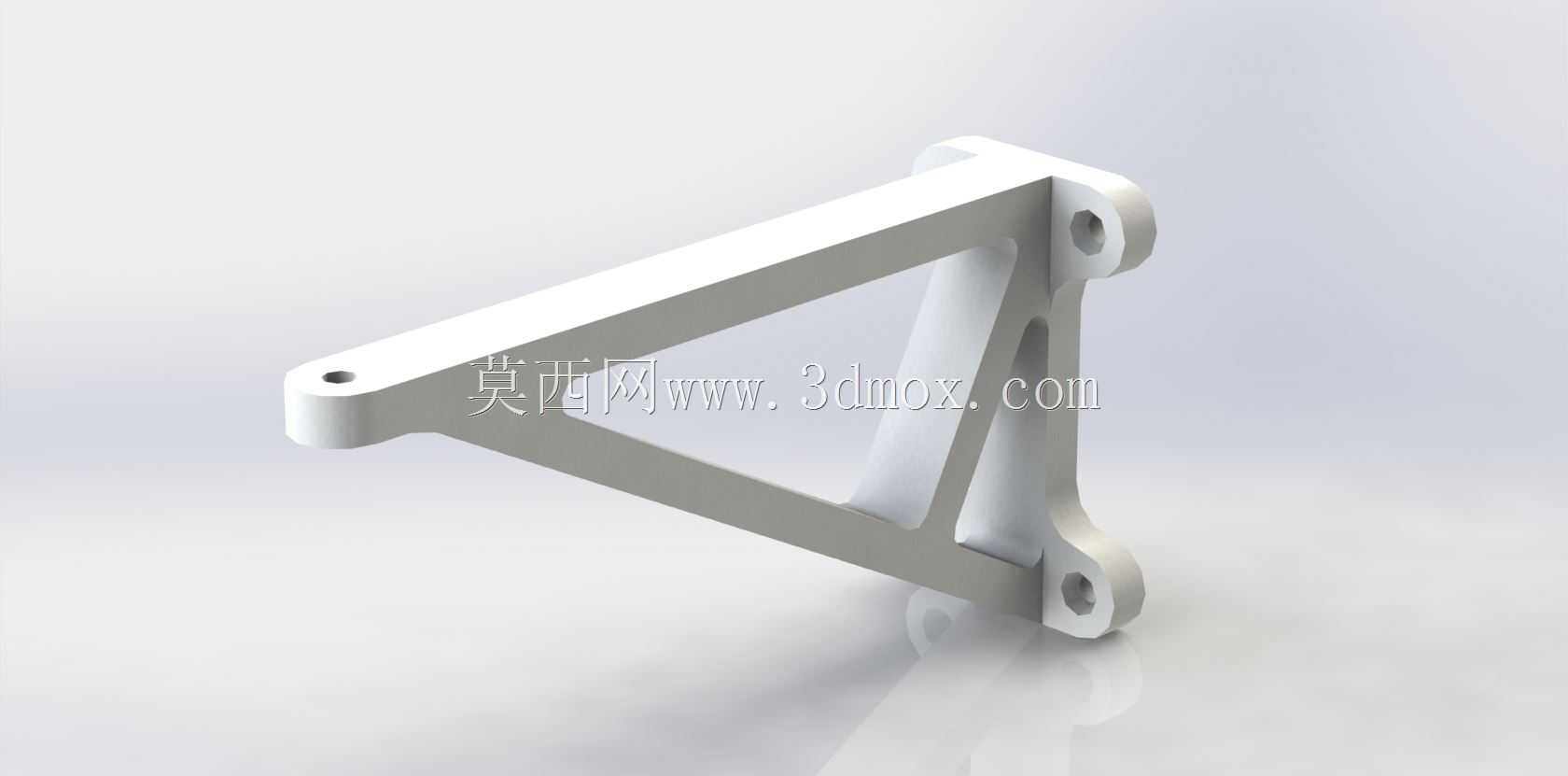

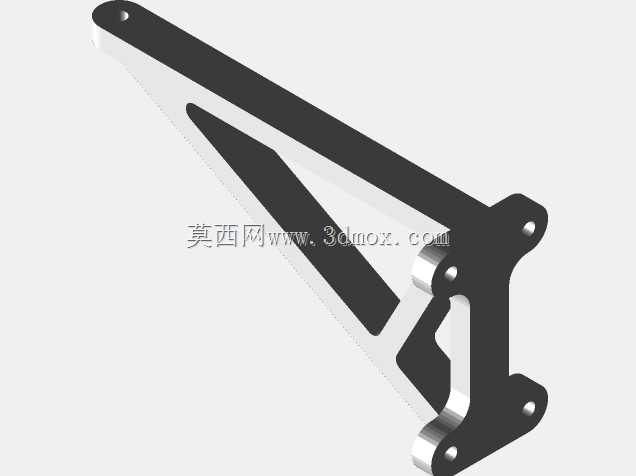

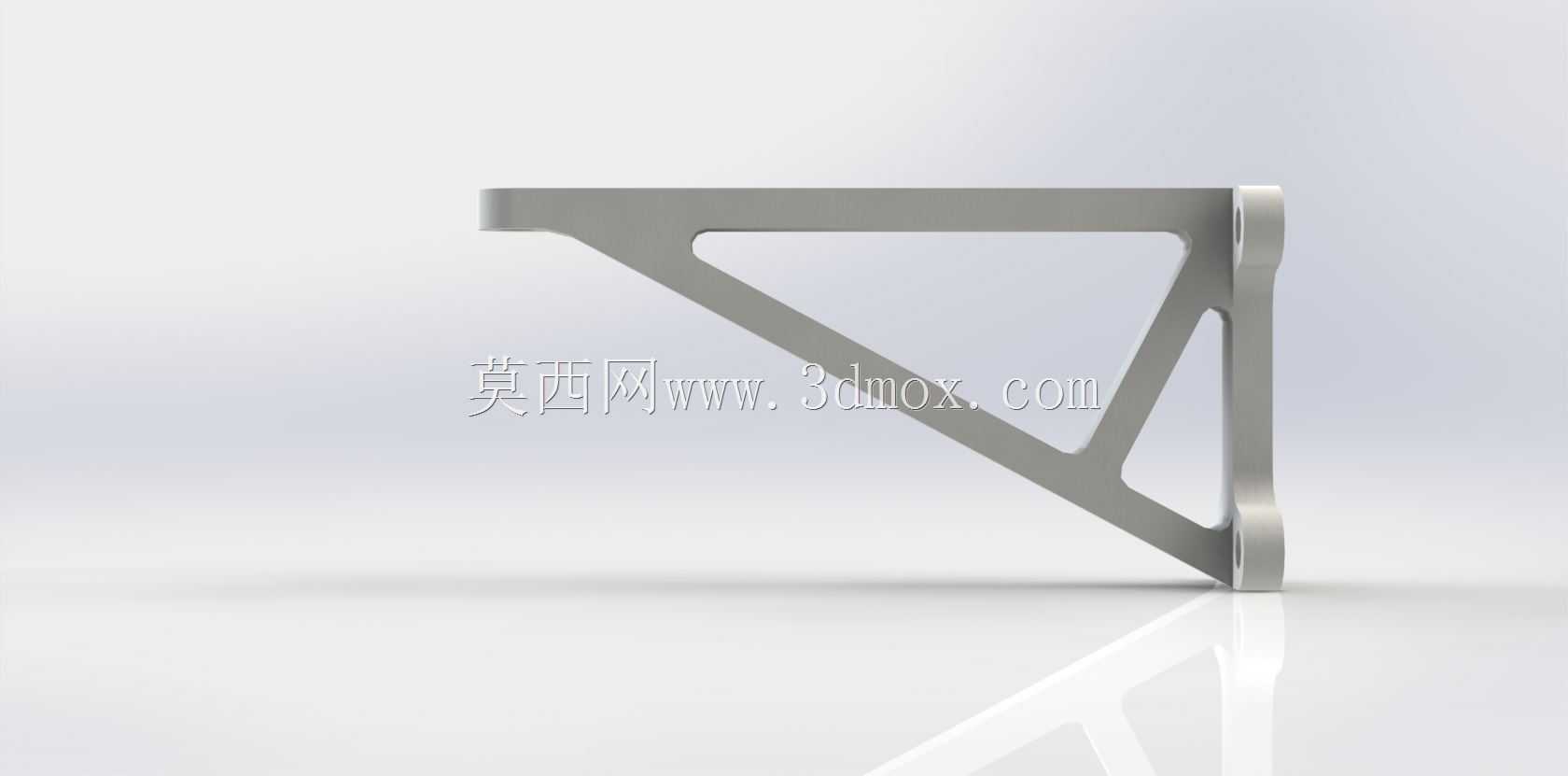

这类三角结构支撑件，日常多应用在车间工位旁的墙面置物、仓储区域墙面工具挂装、民用场景的墙面层板承重场景，核心作用是在垂直墙面与水平置物面之间形成稳定的传力路径，避免置物层板受载后出现下挠变形甚至脱落的问题。从结构受力逻辑来看，设计时采用了封闭三角桁架的构型，上斜向撑杆承担压应力，下水平杆承担拉应力，中间加设的竖向加强筋进一步分割了受力单元，避免单根杆件过长出现失稳问题，相比直杆式L型托架，同等材料用量下抗弯折能力提升明显，能在较小的自重下实现更高的额定承重。安装端的设计上，两个固定端分别设置在垂直墙面的上下点位，每个固定端预留了适配沉头螺钉的安装孔，安装后螺钉头可完全沉入构件端面，不会出现凸起剐蹭放置物品的问题，端部的圆弧过渡处理也能避免安装和使用过程中尖锐边角造成的磕碰划伤。尺寸边界方面，托架顶部水平支撑段的有效长度为150mm，可适配常规宽度的置物层板安装，安装时仅需在墙面标定对应孔位，完成8处沉头螺钉的锁紧即可完成固定，不需要额外的焊接或粘接工序，拆装调整都十分便捷。构件的壁厚设计经过受力校核，在常规置物载荷下不会出现明显形变，所有棱边都做了圆角钝化处理，既减少了应力集中点提升构件疲劳寿命，也优化了使用过程中的安全性。这类支撑件除了常规的墙面置物场景，也可适配小型设备的侧面辅助支撑、管线架设的临时托举等场景，结构通用性较强，建模过程中对安装孔位的同轴度、支撑面的平面度都做了公差预留，实际生产加工时无论是采用机加工还是3D打印成型，都能顺利实现装配，不需要二次修配。
