多层立式粉料筛分用计划筛圆筛设备

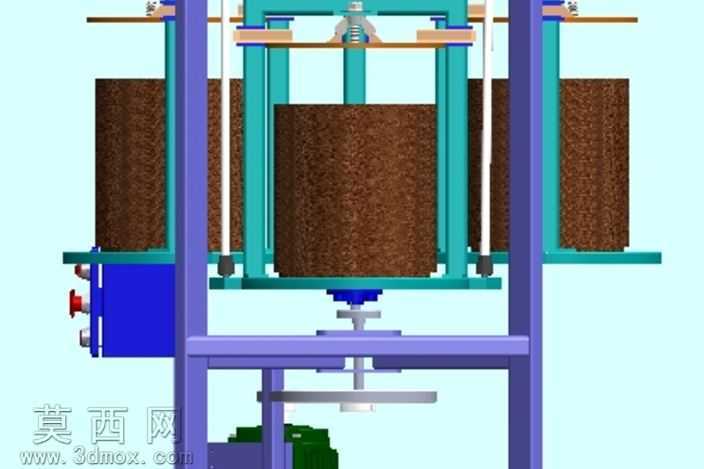

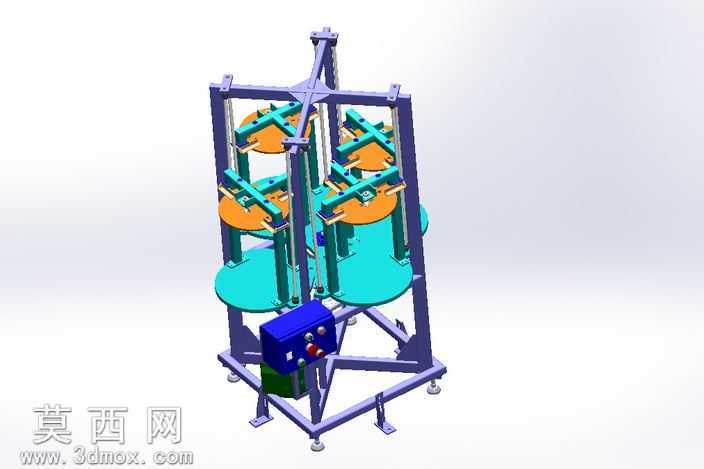

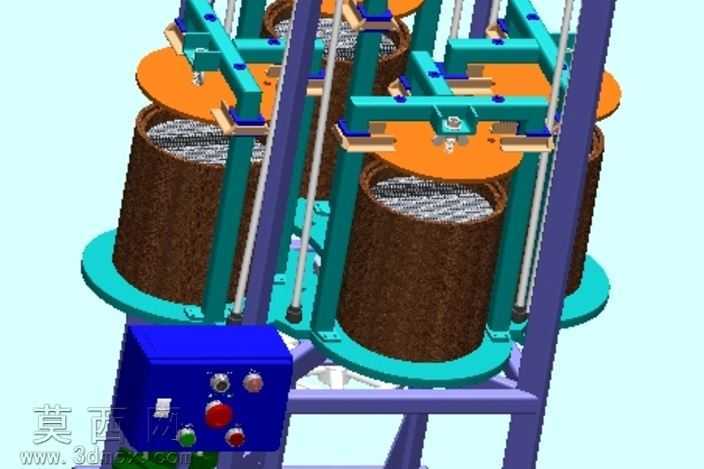

本模型为多层立式粉料筛分设备，整体采用框架式立式结构设计，在三维建模过程中，首先以方钢型材搭建底部承力机架，机架底部配置可调式支撑脚杯，可通过螺纹调节实现设备整体水平度校准，抵消安装地面不平整带来的运行晃动问题，机架侧方集成电气控制箱体，箱体表面设置操作按钮与状态指示灯，用于设备启停、运行模式切换的操作控制。建模时逐层向上搭建筛体支撑结构，中心设置竖向主支撑立柱，沿立柱周向对称布置三层筛分作业单元，每层筛分单元配置青蓝色承力筛盘与橙色筛面固定结构，相邻筛层之间通过导向连接组件实现定位，保证多层筛体同步运行时的同轴度，避免筛面偏移导致的粉料筛分不均问题。模型渲染阶段，针对不同部件赋予差异化材质：机架框架采用磨砂喷塑金属材质，呈现哑光紫蓝色金属质感，还原工业型材表面的喷塑处理效果；筛盘部件采用亮面青蓝色工程塑料材质，模拟食品级筛分设备常用的非金属接触件材质特性；控制箱体采用深蓝色哑光塑料搭配金属按钮材质，底部动力组件分别赋予深绿色铸件材质与金属接线端材质，提升模型整体的真实感。结构设计上，该设备针对面粉等细粉状物料的筛选作业优化，多层筛体可实现不同粒径粉料的分级筛选，对称式的筛体布局能够平衡设备运行时的偏心力，降低整机振动幅度，框架式的外围防护结构可避免筛分过程中粉料外溢，同时为内部筛体提供运行防护。建模过程中对各部件的装配关系做了完整还原，支撑脚杯与机架的螺纹连接、筛层与中心立柱的插接定位、控制箱与机架的螺栓固定等装配细节均做了细化处理，可直观呈现设备的整体装配逻辑与运行结构特点，设备整体结构紧凑，立式布局可有效减少生产车间的占地面积，多层同步筛分的设计可提升细粉料的筛选处理效率，适配食品加工领域的粉料分级筛选作业需求。
