带智能控制接口的嵌入式LED灯具外框结构

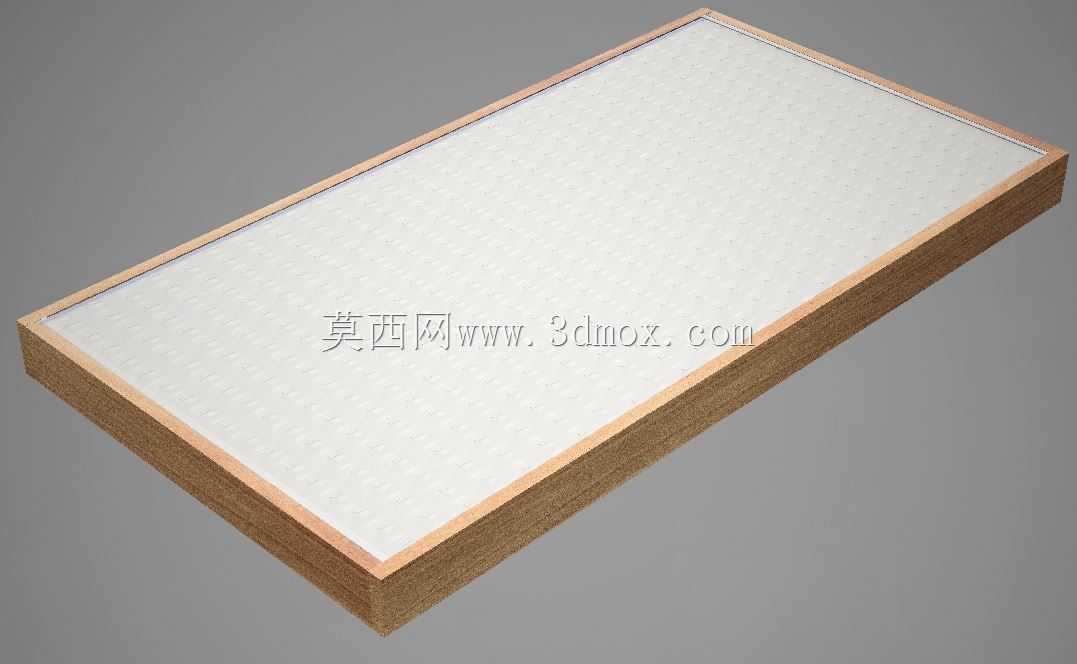

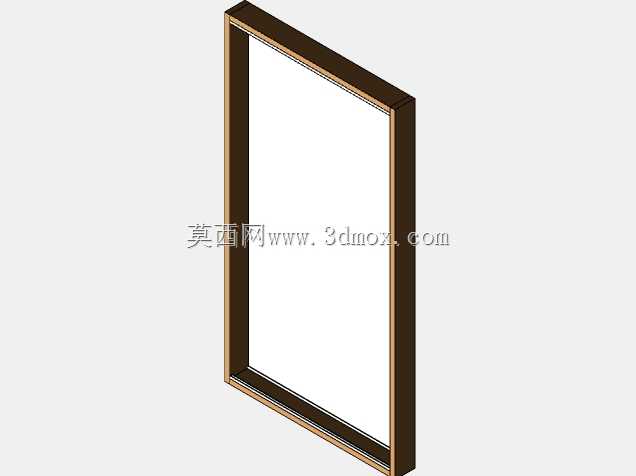

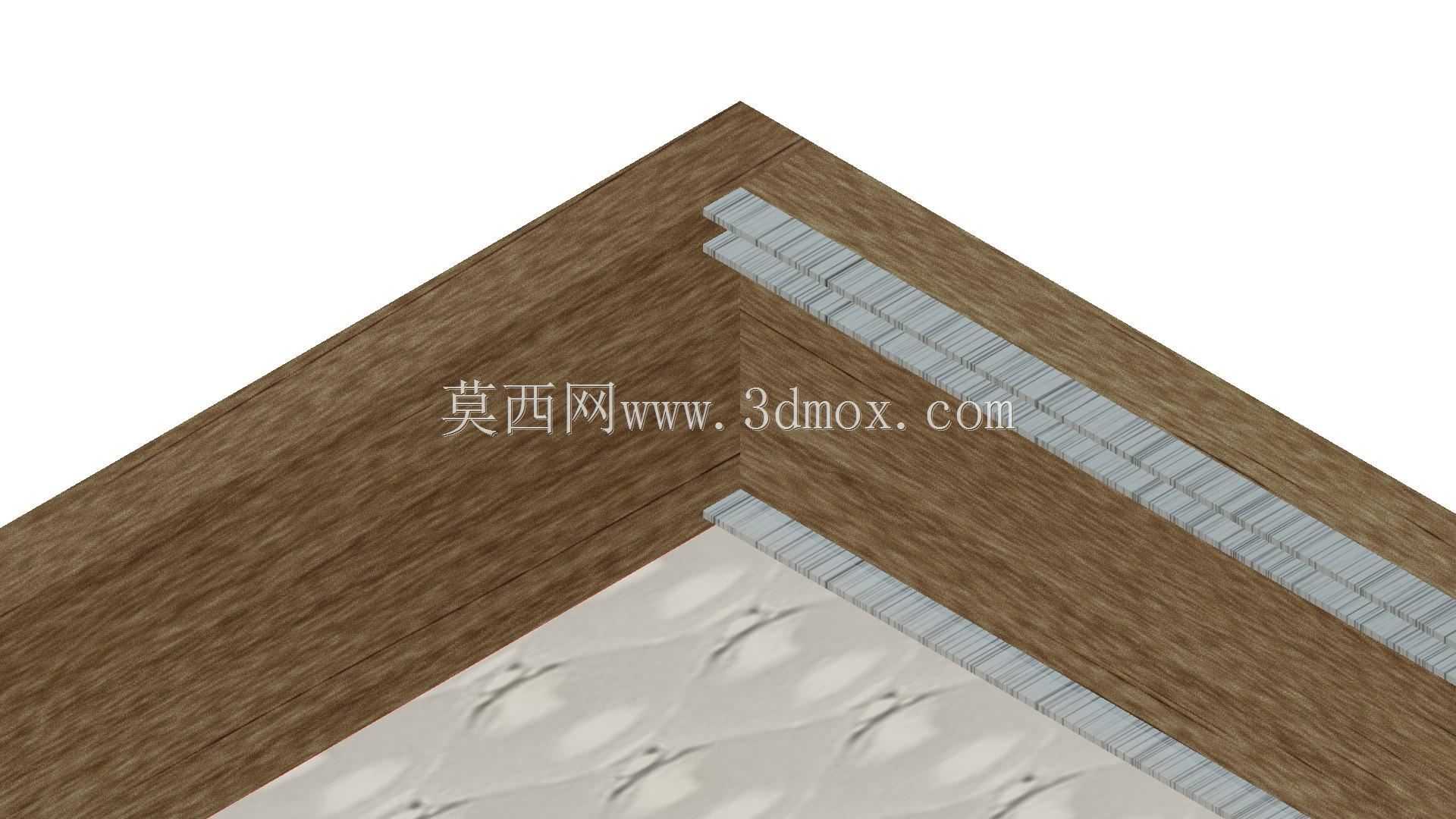

这款灯具外框结构主要适配集成吊顶、办公空间嵌入式照明、家装厨卫平板灯等常见安装场景，区别于传统一体式平板灯的封闭壳体设计，框架预留了充足的内部容置空间，可同时排布LED灯条、控制电路板与外接功能模块，无需额外定制转接支架就能完成整灯组装。从结构设计逻辑来看，框架采用窄边矩形围合结构，边框截面做了阶梯式限位设计，内侧台阶用于承托扩散板与导光组件，外侧台阶匹配常规集成吊顶的龙骨安装卡槽，安装时直接卡入吊顶龙骨即可完成固定，无需额外打胶或使用紧固件，能大幅降低现场施工的装配难度。框架的边角处做了微小的圆弧过渡处理，既避免加工、运输过程中锐边划伤操作人员，也能减少安装时与吊顶板材的硬接触磕碰，降低板材崩边的概率。在功能拓展层面，框架侧边预留了规整的走线缺口与模块安装位，可直接接入PIR人体传感模块、蓝牙遥控接收模块、定时控制模块的外接接口，走线缺口处做了圆角处理，避免穿线时割破线材绝缘层造成短路风险，模块安装位的定位柱间距匹配常规市面通用控制模块的安装孔位，无需二次打孔就能完成模块固定。尺寸设计上，框架外轮廓匹配常规600*600mm标准集成吊顶单元的安装边界，边框宽度控制在20mm以内，在保证结构强度的前提下尽可能缩减边框占比，提升发光面的有效占比，框架内部深度预留18mm的容置空间，可兼容厚度12mm以内的导光板、扩散板组件，以及厚度5mm以内的控制电路板与灯条，不会出现组件堆叠挤压导致的装配干涉问题。框架的边框采用仿木质感的包覆设计，适配原木风、北欧风等家装风格的装修需求，区别于传统白色金属边框的冷硬质感，能更好融入周边吊顶装饰环境，框架的拼接处采用45度对角榫接结构，拼接缝隙控制在0.1mm以内，既保证整体外观的平整性，也能提升框架整体的结构抗扭强度，长期使用不会出现边角开裂、拼接错位的问题。实际装配过程中，框架的内侧限位台阶公差控制在±0.2mm，扩散板放入后不会出现晃动异响，也不会因为公差过小导致装配卡滞，灯条的安装位沿框架内圈排布，预留了灯条散热的空气流通间隙，避免灯条长期工作热量堆积在框架内部加速元器件老化。
