法兰安装式轴用密封填料函结构

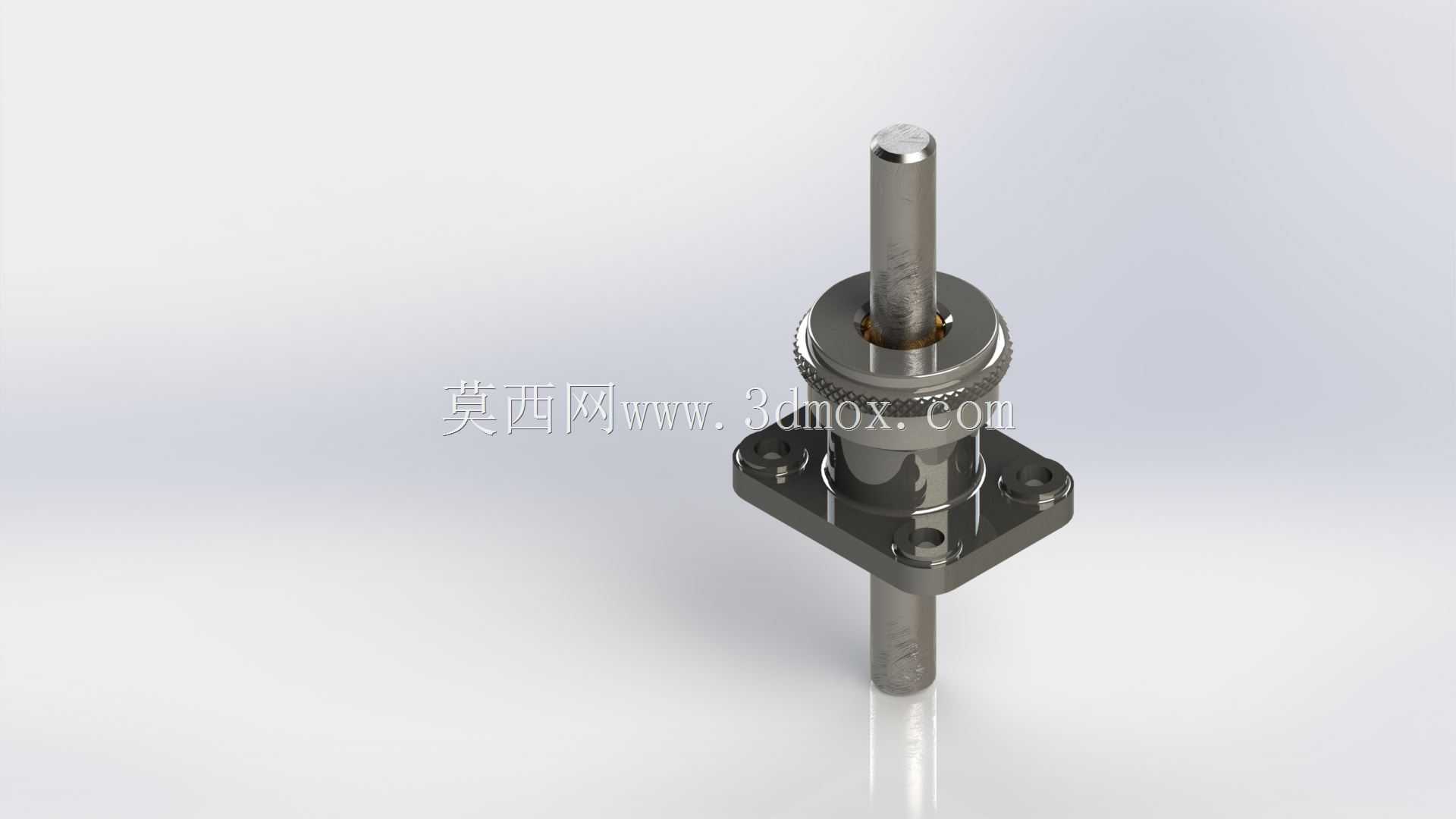

这类带方形安装法兰的轴穿通式填料函，多用于需要实现杆类零件动密封的流体管路、低压腔体设备中，常见在小型调节阀、计量泵、实验台流体管路的穿轴位置，核心作用是在轴做往复或低速回转动作时，阻断腔体内介质沿轴表面向外泄漏，同时阻隔外界粉尘、杂质进入设备腔体内部。

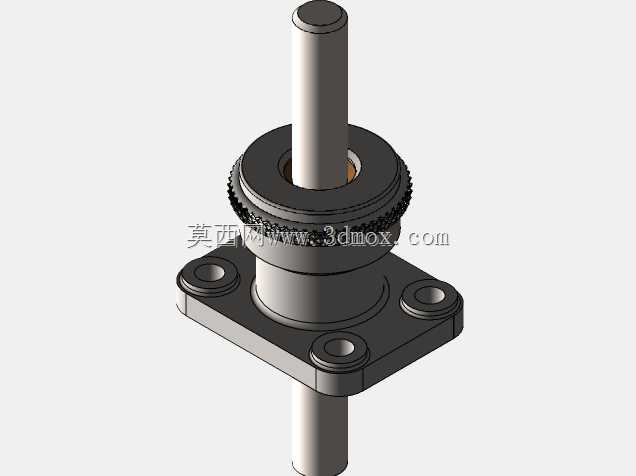

从结构设计逻辑来看，底部方形法兰设置四个对称安装孔，可直接通过螺栓固定在设备腔体的外壁安装面上，法兰与腔体接触面可加装密封垫片实现静密封，避免介质从安装结合面渗漏；中部为填料容纳腔，内部可填充柔性石墨、聚四氟乙烯编织等不同材质的填料，适配不同温度、腐蚀特性的介质工况，上部的压盖带滚花防滑结构，无需额外工具即可手动旋转调整压盖压紧量，当填料出现磨损导致密封性能下降时，可逐步旋紧压盖压缩填料，补偿填料磨损量，延长密封组件的整体维护周期，无需频繁拆解更换填料。

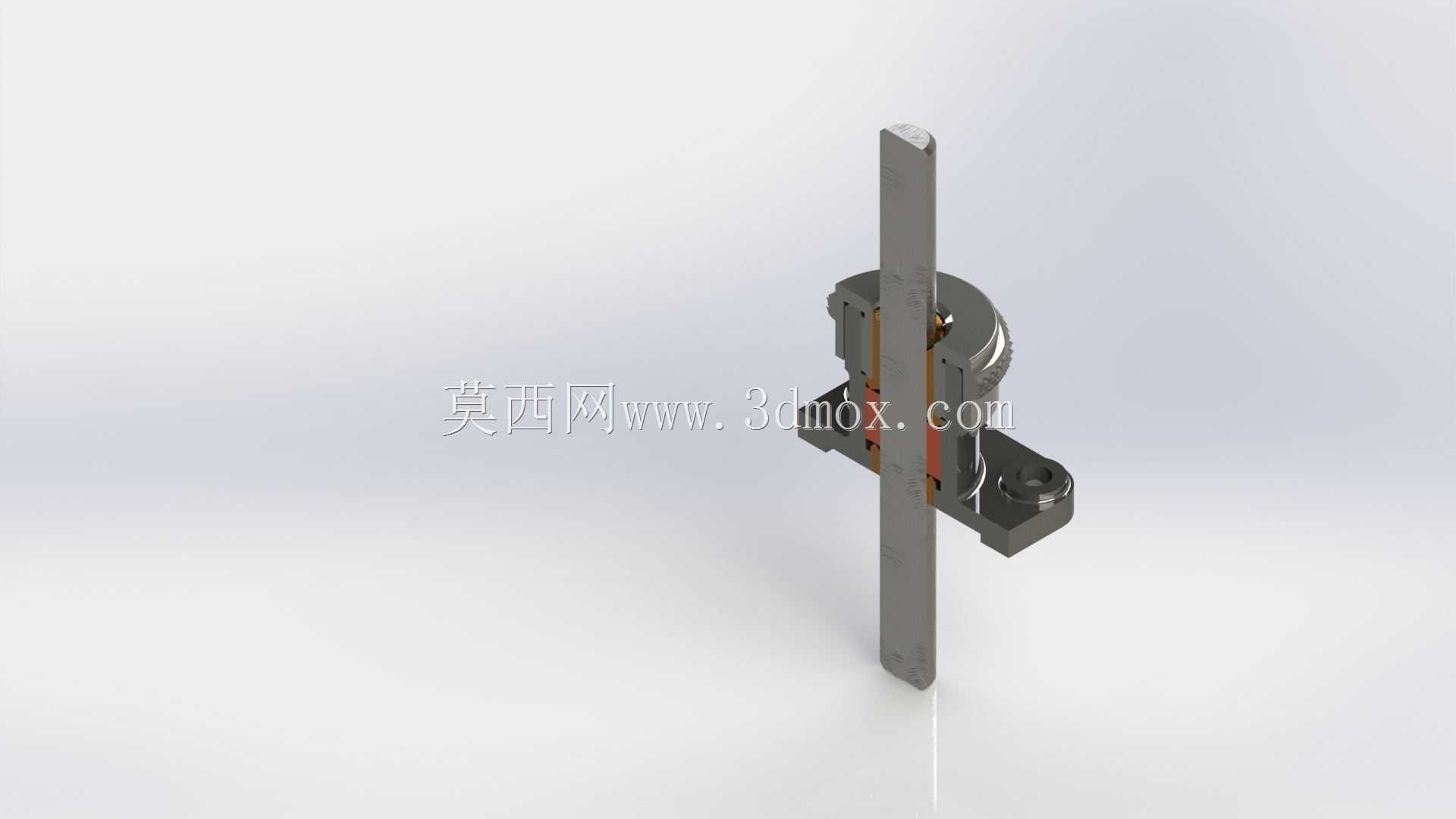

中间穿轴的内孔与轴采用间隙配合，设计时需根据轴的实际运动速度、介质压力调整配合间隙，间隙过大会导致填料被介质压力挤出，间隙过小则会增大轴运动的摩擦阻力，加剧轴表面和填料的磨损。安装边界上，方形法兰的对角安装孔距需匹配设备外壁的预留安装孔位，法兰下端面到压盖顶端的轴向尺寸，需预留足够的手动操作空间，方便后期在设备运行状态下调整压盖松紧；伸出法兰上下两端的轴段长度，需匹配设备内部的驱动连接端与外部的执行端连接尺寸，避免出现轴段长度不足或过长导致的运动干涉。

建模过程中需重点保证填料腔内壁的同轴度，以及压盖内孔与穿轴内孔的同轴度，避免压盖压紧后出现偏载，导致填料局部受力过大出现异常磨损，或是局部压紧力不足引发泄漏；法兰安装孔的位置度需严格控制，保证现场安装时可顺利穿入固定螺栓，无需额外扩孔调整。这类填料函相比一体式密封结构，维护成本更低，可通过更换填料、调整压盖压力快速恢复密封性能，适合低压、低转速的动密封工况，在小型流体控制设备、实验室流体装置中应用十分广泛。
