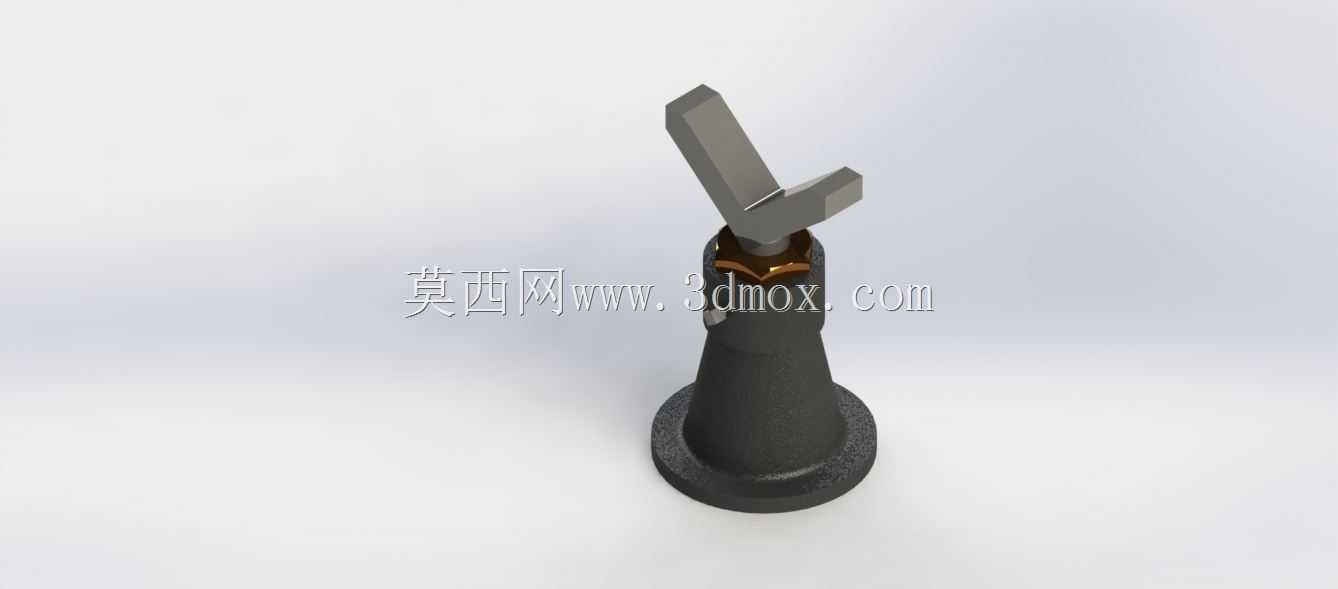

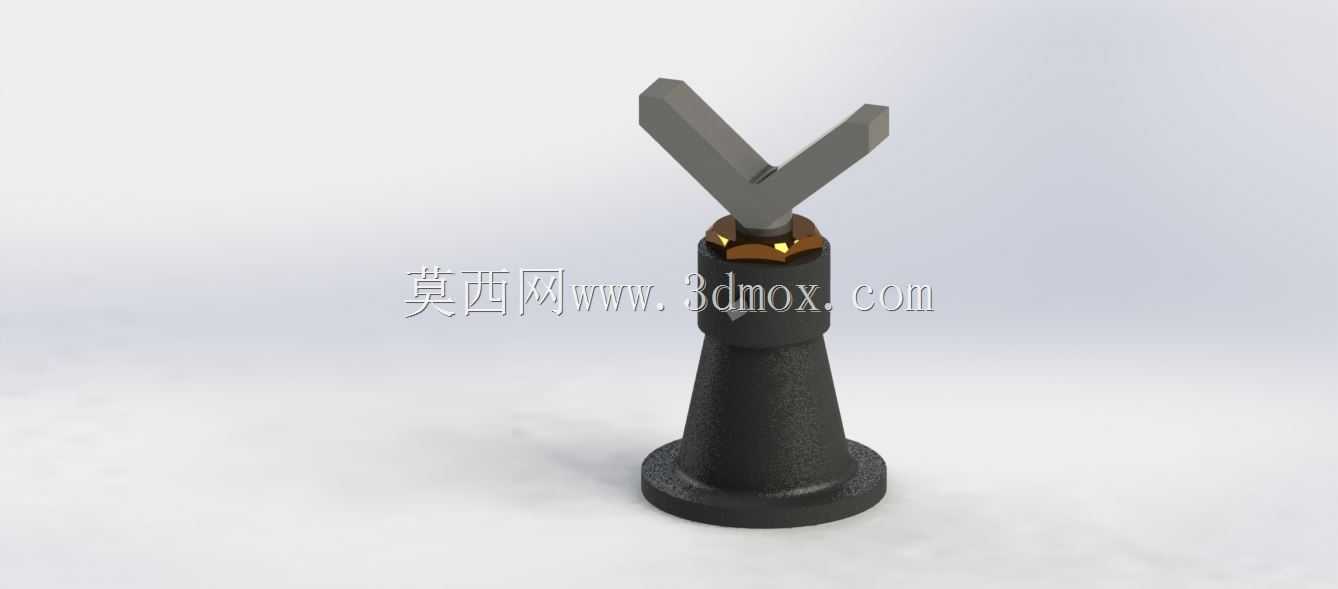

简易全螺纹螺旋顶升承重工具结构

　　就能保证支撑过程中不会出现侧倾偏移，底座内部直接加工出和顶升螺杆匹配的内螺纹，螺纹段的长度覆盖了整个顶升行程范围，保证螺杆在任意伸出高度下，都有足够的螺纹啮合长度来承受载荷，避免螺纹脱扣失效。顶部的支撑头采用叉形开口结构，和常见的平顶支撑头不同，这种叉形结构可以直接卡入带销轴的构件下方，比如设备机架的吊装耳、车辆底盘的边梁凸起位置，作业时支撑头不会和被支撑构件发生相对滑移，不需要额外做防滑固定，支撑头和螺杆顶端采用铰接连接，哪怕被支撑面存在一定的倾斜角度，支撑头也能自适应贴合被支撑面，保证受力始终沿螺杆轴向传递，不会出现偏载导致螺杆弯曲的问题。从安装边界和尺寸适配的角度来说，这类小型螺旋顶升工具的收拢高度很低，在设备检修、小型构件安装、车辆应急换胎这类需要小行程精准顶升的作业场景里，这类全螺纹结构的螺旋顶升工具是一线作业人员接触频率很高的手动起重器具，和液压类顶升设备不同，它不存在密封件老化漏油、泄压回落的风险，哪怕长时间处于承重支撑状态，也能保持稳定的支撑高度，不会出现缓慢沉降的问题，很适合对支撑稳定性要求高、顶升行程不大的作业场景。从结构设计逻辑来看，这个顶升工具没有设置额外的减速增扭机构，完全依靠螺杆和底座内螺纹的直接啮合来传递顶升力，整体零件数量极少，底座采用下宽上窄的锥台结构，底部带一圈加厚的支撑法兰，接触地面的支撑面做了平整处理，作业时不需要额外铺垫大面积垫板，只要放置在硬度足够的平整地面上，

　　底座最大外径通常控制在100毫米以内，收拢后整体高度不超过150毫米，可以塞进间隙很小的设备底部或者底盘下方，不需要提前把被支撑物垫高就能放入作业位置，最大顶升行程一般在80到120毫米之间，完全覆盖日常小型设备检修、轻型车辆换胎的顶升高度需求，作业时只需要用撬杆插入螺杆顶部的通孔，转动撬杆就能带动螺杆旋转实现升降，不需要配套专用的操作手柄，现场随手找一根直径匹配的圆钢就能操作，适配性很强。设计这类结构的时候，核心要考虑的是螺纹副的受力强度，因为没有减速机构，手动施加的扭矩直接作用在螺纹上，所以螺纹牙型选用传动效率适中、自锁性能好的梯形螺纹，而不是普通的紧固用三角螺纹，梯形螺纹的牙根部厚度更大，承重时的应力集中更小，

　　反复承重使用也不容易出现螺纹牙崩裂的问题，同时螺纹的导程选在4到6毫米之间，既保证转动操作的时候不会太费力，又能保证螺纹副具备可靠的自锁性能，哪怕承重状态下受到一定的振动，螺杆也不会自行回转回落。另外整个结构的外露金属表面都做了发黑防锈处理，底座的外表面做了滚花或者防滑纹路处理，作业时如果需要调整底座位置，徒手就能挪动，不会因为表面太光滑打滑，螺杆的外露螺纹段没有设置额外的防尘罩，结构更简单，日常维护只需要定期在螺纹上涂抹润滑脂，减少螺纹转动时的磨损，就能保证很长的使用寿命，不需要做复杂的保养维护。和带齿轮减速的大型螺旋千斤顶相比，这种简易结构的顶升工具重量更轻，整体重量通常不超过2公斤，单人随身携带完全没有负担，

　　不会给作业人员增加额外的负重，虽然额定承重不如大型千斤顶，但针对1吨以内的轻型顶升作业场景完全够用，而且因为结构简单，故障点极少，哪怕在粉尘大、潮湿的恶劣作业环境里使用，也不容易出现卡滞、失效的问题，哪怕螺纹里进了少量泥沙，清理掉之后就能正常使用，环境适应性很强。在实际选型使用的时候，需要注意作业时的支撑面必须坚实平整，如果是在松软的泥土地面作业，还是需要在底座下方垫一块硬质垫板，增大接触面积，避免底座下陷导致支撑失稳，同时顶升前要确认支撑头和被支撑构件的接触位置牢靠，顶升过程中要均匀转动操作杆，不要施加冲击力，避免螺纹受到冲击载荷出现损伤，当螺杆伸出到最大行程位置时，会通过底座内螺纹顶端的限位台阶阻挡螺杆继续旋出，避免螺杆完全脱出底座引发安全事故，这个限位结构是直接在底座加工时一体成型的，不需要额外加装限位零件，进一步简化了整体结构，降低了加工制造成本，也减少了可能出现故障的零件数量。
