螺杆驱动式双向夹紧工装夹具结构

　　这套夹紧机构的核心应用场景集中在中小尺寸零件的铣削、钻孔、线切割等机加工工序，也可适配小型装配工位的工件定位需求，相比通用平口钳，其双侧同步夹紧的结构特性，能有效规避单侧推压带来的工件偏移问题，尤其适合对称结构零件、薄壁条形零件的装夹作业，装夹过程中两侧夹块同步向中心进给，工件受力均匀，不会出现单侧受力导致的装夹变形，加工过程中工件的定位重复精度可以稳定控制在0.02mm以内，能满足常规精密机加工的装夹要求。

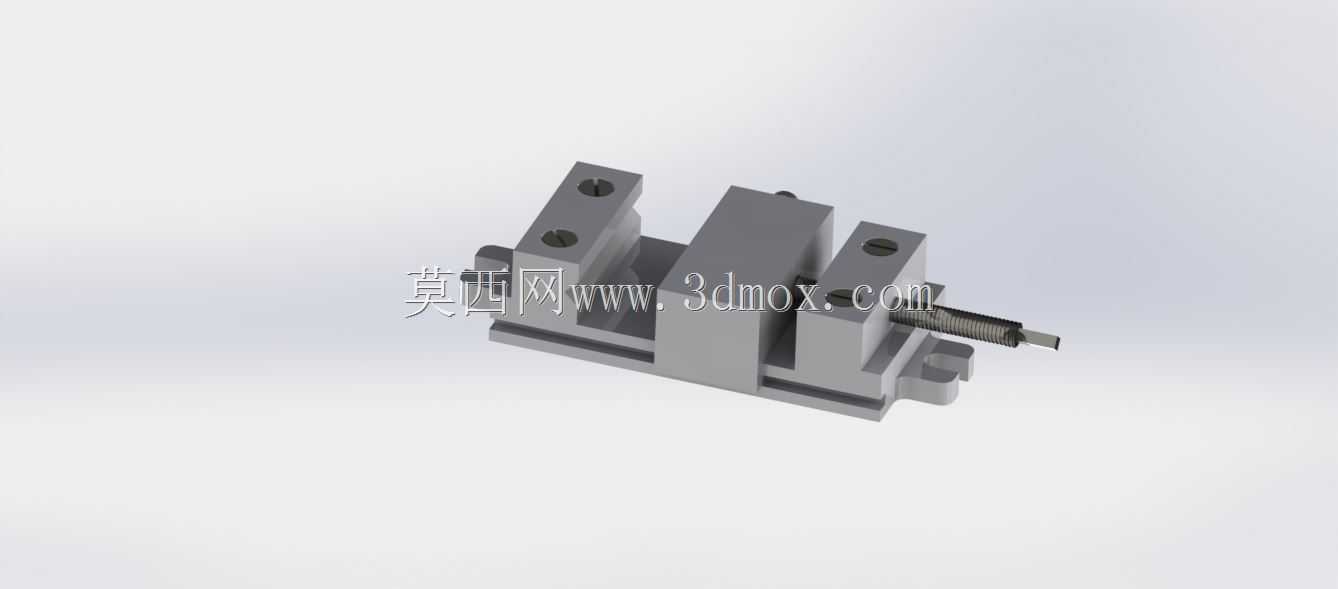

　　从结构设计逻辑来看，整套机构采用底座集成导轨的一体式设计思路，底座上加工有梯形导向槽，两个活动夹块的底部与导向槽采用小间隙滑配，配合面的粗糙度控制在Ra1.6，既保证夹块滑动顺畅无卡滞，又能控制滑动间隙避免夹块出现俯仰偏摆。驱动部分采用细牙梯形螺杆，螺杆中段设置有定位轴肩，与底座上的轴承安装位配合，限制螺杆的轴向窜动，螺杆两侧分别加工有旋向相反的梯形螺纹，分别与两个夹块上的螺纹孔配合，当转动螺杆端部的方头操作位时，两个夹块会沿导向槽同步相向或反向移动，实现夹紧与松脱动作。夹块的夹紧面设计有可拆卸的硬质合金垫片，垫片通过沉头螺丝固定在夹块本体上，长期使用出现磨损后可单独更换垫片，无需整体更换夹块，降低维护成本；夹块上还加工有定位销孔，可根据待加工零件的外形更换对应仿形夹紧块，适配不同轮廓零件的装夹需求。

　　安装边界方面，整套机构的底座采用矩形结构，底部四个角位置加工有沉头安装孔，可直接通过螺栓固定在机床工作台的T型槽上，也可配合回转盘使用实现圆周方向的分度装夹；底座的导向槽两端设计有行程限位挡块，限制夹块的最大开合距离，避免操作过程中夹块从导轨上滑脱。夹块的最大开合行程可覆盖0至120mm的零件装夹宽度，夹块的夹紧高度为35mm，可适配厚度在5至30mm范围内的板类、条类零件装夹，当需要装夹更高的零件时，可在夹块上加装增高垫块，拓展装夹范围。

　　实际使用过程中，这套夹紧机构的操作逻辑十分简便，转动螺杆即可快速调整夹块间距，放入工件后继续转动螺杆即可完成夹紧，细牙螺杆的自锁特性可以保证加工过程中夹块不会因为切削振动出现松脱，无需额外增加锁紧机构。相比液压、气动夹紧工装，这套纯机械结构的夹紧机构无需外接动力源，不存在管路泄漏、气压不稳等问题，维护成本极低，适合在小型加工车间、教学实训场景、单件小批量加工场景下使用。设计过程中针对夹块的受力变形做了有限元校核，在最大夹紧力800N的工况下，夹块夹紧面的变形量小于0.01mm，不会因为夹紧力过大导致夹块变形影响装夹精度；螺杆的强度校核也满足最大夹紧力下的剪切、弯曲强度要求，长期频繁操作不会出现螺杆弯曲、螺纹滑牙等失效问题。底座的导轨面设计有防尘倒角，加工过程中产生的切屑不会堆积在导向槽内，日常清理只需用毛刷清扫导轨面即可，无需拆解机构进行维护，适配机加工车间多切屑、多切削液的使用环境。
