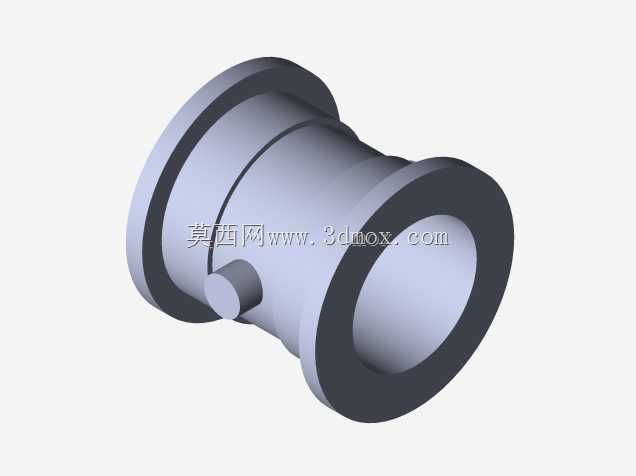

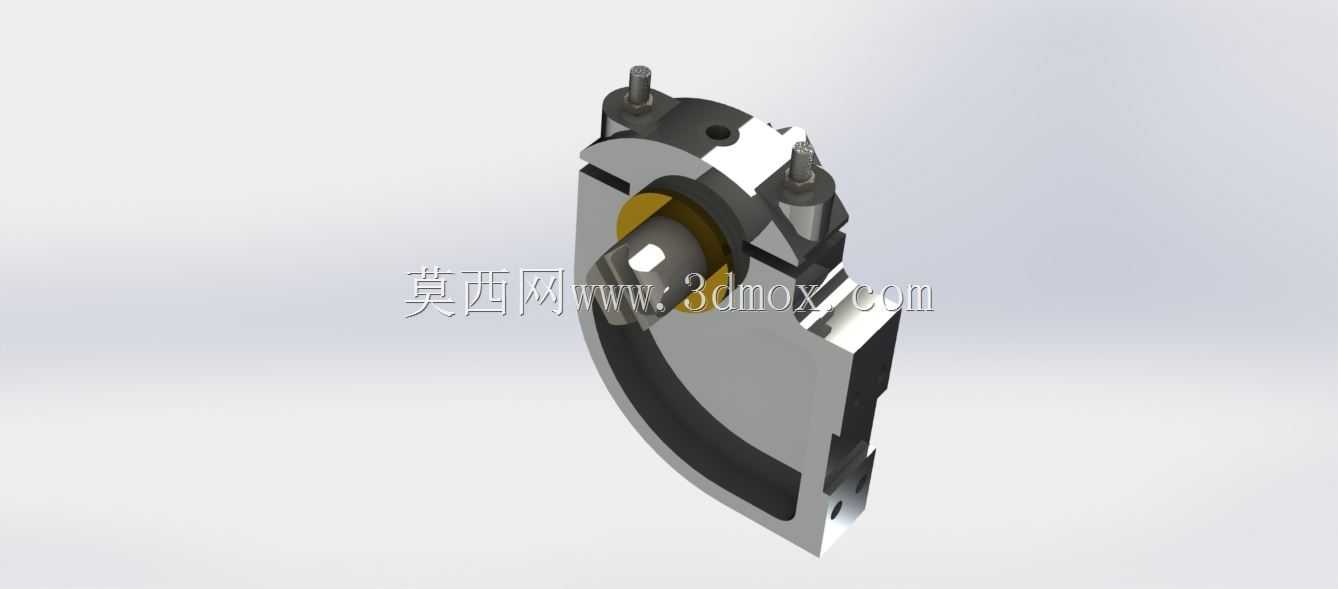

该构件属于机械传动系统中的铰接限位类连接部件,常见于需要实现定角度往复摆动的传动链路中,在轻工自动化生产线的摆臂驱动单元、脚踏式操作机构的传动连接端、小型输送线的摆向调节结构中都能见到这类构件的应用,其核心作用是为摆动类传动件提供稳定的回转支撑,同时通过自身扇形结构的边界限制摆动行程,避免传动件超程运行引发的机构卡滞或结构损坏。从结构设计逻辑来看,该构件采用半开放的扇形基体作为主体承载结构,基体一侧设置同轴的轴承安装腔,腔体内预留轴承定位台阶,可适配标准深沟球轴承或滑动轴套的压装需求,轴承腔两端设计有密封件安装槽,可加装毡圈油封或骨架油封,避免工况中的粉尘、切削液进入轴承配合面造成磨损失效。基体的扇形弧边经过精加工处理,
弧面的圆心与轴承腔的回转中心保持严格同轴,弧边作为摆动行程的限位基准面,可与配套的限位挡块配合,将摆动角度控制在预设范围内,不同规格的该类构件可通过调整扇形弧边的圆心角,适配30度到120度不等的摆动行程需求。构件上部设置两组对称的螺栓安装凸台,凸台内加工有内螺纹孔,用于固定上盖类压合零件,实现轴承的轴向定位,避免轴承在回转过程中出现轴向窜动;凸台外侧设计有工艺倒角,既可以去除加工毛刺避免装配时割伤操作人员,也能在装配时为螺栓提供导向,降低装配对位难度。基体下部设置有带安装孔的固定支脚,支脚与基体采用一体化铣削成型,保证连接刚性,支脚的安装孔为沉孔设计,可将内六角螺栓的头部完全埋入支脚平面内,避免螺栓头突出影响周边构件的运动空间。
从安装边界来看,该构件的轴承腔内径适配常见的12mm到20mm直径的回转轴,安装时需要保证回转轴的轴线与构件安装基准面的垂直度公差控制在0.02mm以内,避免轴承受偏载导致早期失效;构件固定时,支脚的安装平面需要与设备安装架的贴合面保证85%以上的接触面积,若贴合面存在间隙,需要使用铜皮垫片进行调整,避免紧固螺栓时造成基体变形,导致轴承腔圆度超差卡滞回转轴。在实际工况应用中,该构件可承受的径向载荷根据材质不同有所区别,采用45号钢调质处理的构件可承受最大8kN的径向载荷,适配转速不超过60r/min的低速摆动场景,若应用在存在冲击载荷的工况下,可更换为40Cr材质并进行表面淬火处理,提升构件的抗冲击性能与耐磨性能。设计过程中,
扇形基体的壁厚经过受力仿真优化,在轴承腔外侧与支脚的连接位置设置有过渡加强筋,既避免了应力集中导致的构件断裂,也尽可能控制了构件的整体重量,减少摆动过程中的惯性负载,降低驱动端的动力损耗。构件的所有棱边都做了R0.5到R1的圆角处理,避免热处理过程中出现应力集中开裂的问题,同时也提升了构件表面的涂装附着力,在进行表面发黑或喷塑处理时,圆角位置不会出现涂层堆积或漏涂的问题。
