在轻工装配工位、小型压力加工设备、脚控式进给机构这类需要手脚协同操作的作业场景中,脚踏轴承是承担脚控动作输入、转轴径向与轴向支撑的核心基础部件,区别于常规手轮、手柄类操控端的支撑结构,这类轴承需要适配脚踏动作带来的非均匀径向载荷、瞬时冲击载荷,同时要兼顾长期踩踏工况下的结构稳定性与动作顺滑度。
从实际使用场景来看,这类脚踏轴承常配套在小型台式冲压设备、线束端子压接工装、缝纫设备脚控传动端、医疗器械脚控调节机构中,操作人员通过踩踏连接在轴承伸出轴端的脚踏摆杆,将脚部的下压力转化为转轴的旋转动作,进而驱动后续的传动连杆、凸轮或者离合机构完成对应作业动作,整个过程中轴承组件既要保证转轴的旋转精度,避免摆杆出现径向晃动导致的动作卡滞,也要承受踩踏过程中产生的侧向冲击力,防止转轴出现偏磨导致的使用寿命骤降。

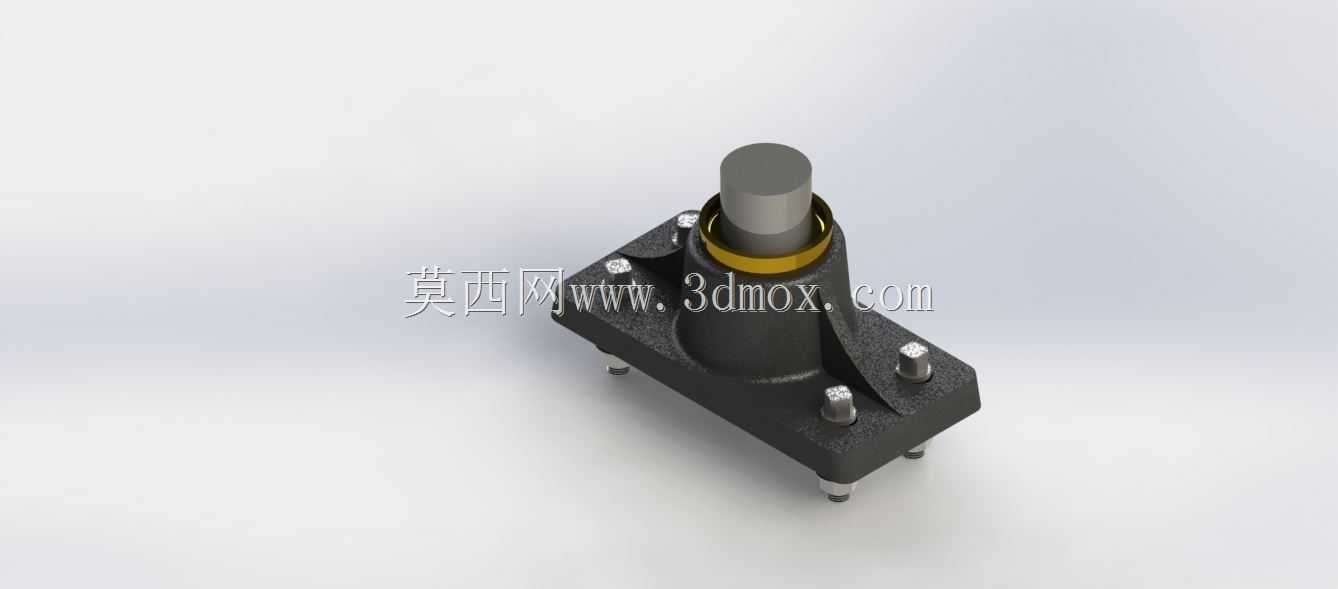

该脚踏轴承组件采用分体式装配结构设计,底部为方形安装基座,基座上预留四个对称分布的安装通孔,可通过内六角螺栓直接固定在设备的安装台面上,安装孔的位置公差控制在±0.02mm范围内,能保证安装后轴承中心与后续传动机构的输入轴中心保持较高同轴度,避免安装错位带来的附加载荷。基座上方为一体式的轴承支撑座,支撑座内部设置阶梯式安装腔,分别适配轴向定位挡圈、滑动轴套以及伸出转轴,转轴与轴套之间采用间隙配合,配合公差选取H7/g6,既保证转轴旋转时的顺滑度,又能将径向跳动量控制在0.03mm以内,满足脚控机构的动作精度要求。

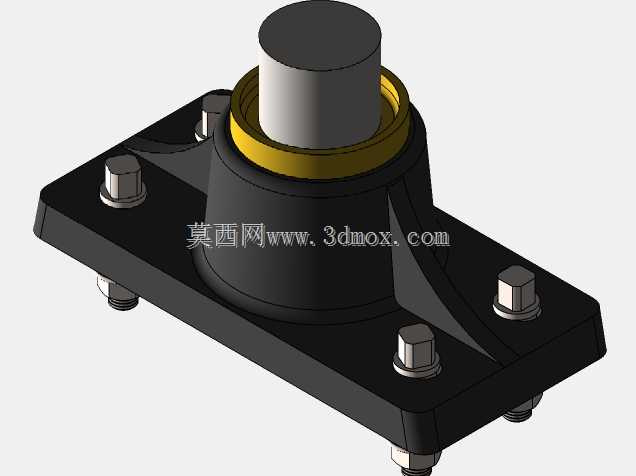

转轴顶端伸出支撑座的部分设计有环形定位槽,可配套安装传动摆杆或者脚踏连杆,通过紧定螺钉实现周向固定,防止踩踏过程中转轴与摆杆出现相对滑动。支撑座顶部设置黄色的防尘密封毡圈,能够阻挡车间环境中的金属碎屑、粉尘进入轴套配合面,避免磨粒磨损导致的配合间隙变大,延长组件的维护周期。基座与支撑座之间采用圆弧过渡结构,而非直角连接,能够有效分散踩踏载荷带来的应力集中,避免长期交变载荷作用下支撑座根部出现疲劳断裂问题,这一设计细节在高频次踩踏的作业场景中尤为关键,很多同类型结构早期失效都是因为直角连接处的应力集中导致的开裂。
从安装边界尺寸来看,方形基座的边长控制在适配多数小型设备安装台面的范围内,整体高度不会过多占用设备下部的操作空间,转轴伸出端的直径匹配通用型脚踏连杆的安装孔径,不需要额外加工转接套即可完成配套装配,降低了设备改装与配套的成本。在结构设计过程中,特意将四个安装孔的位置设置在基座的边角位置,安装时螺栓的拧紧操作不会被上部的支撑座结构干涉,使用常规内六角扳手即可完成装配作业,不需要特殊的工装工具。
实际选型配套时,需要注意该轴承组件的额定径向载荷适配常规成人脚踏操作的最大冲击力,能够覆盖多数轻工装配、小型加工设备的脚控机构载荷需求,不需要额外增加加强结构。转轴的旋转角度范围可根据配套的摆杆长度进行调整,支撑座内部的轴套采用自润滑材质,长期使用不需要频繁加注润滑油,能够减少日常维护的工作量,适合在流水线工位这类连续作业的场景中使用。组件的所有外露金属件都做了发黑防锈处理,能够适应车间内存在少量切削液、湿度偏高的作业环境,避免长期使用出现锈蚀导致的动作卡滞。
在三维建模过程中,所有配合面的公差、安装孔的位置度、零件之间的装配间隙都按照实际加工要求进行了还原,不存在干涉问题,可直接用于工程出图、装配模拟以及后续的结构改进,对于需要设计脚控传动机构的结构工程师来说,可直接参考该结构的尺寸比例、支撑方式、安装布局,结合自身设备的载荷需求调整对应尺寸参数,大幅缩短同类结构的设计周期。
