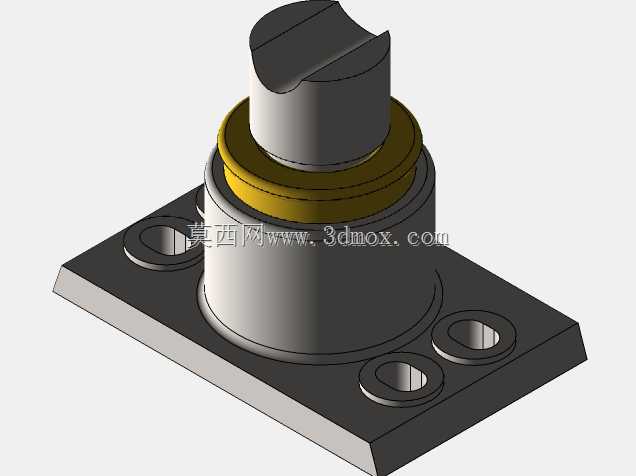

带方形安装座的立式脚踏支撑轴承结构

　　这类带方形安装法兰的立式脚踏支撑轴承，常出现在需要人工脚踩触发动作的轻工机械、锻压辅助工装、小型冲压设备的操作端，也会在纺织机械的脚踏传动机构、医疗器械的脚踏调节组件里见到，核心作用是给脚踏动作的传动轴提供稳定的径向支撑，同时承受脚踩施加的轴向与径向复合载荷，避免传动轴在反复踩踏过程中出现偏摆、卡滞。从结构设计逻辑来看，底部的方形安装座是整个部件的承载基础，座体上预留的三个沉头安装孔呈三角分布，相比对称四孔布局，在安装面平整度略有偏差的场景下，能更好地消除安装应力，避免座体锁紧后出现形变导致轴孔同轴度超差，安装孔的沉头深度设计刚好覆盖标准内六角螺栓的头部高度，锁紧后螺栓头不会突出安装座底面，

　　保证整个轴承座可以完全贴合设备的安装基准面，不会出现虚接晃动的问题。中间的轴套部分采用阶梯式结构，靠近安装座的位置做了直径放大的加强段，用来提升轴座根部的抗弯强度，毕竟踩踏动作的施力点在轴的伸出端，力臂较长，根部是应力集中的核心区域，放大直径后能有效降低应力峰值，延长部件的疲劳寿命；轴套上端嵌入的黄铜衬套是整个转动副的核心摩擦面，铜材质的自润滑特性可以在无频繁注油的工况下保持较低的摩擦系数，同时铜套和钢制轴体的硬度差合理，磨损只会出现在铜套上，后期维护只需要更换铜套即可，不需要更换整个轴座，大幅降低运维成本。顶部伸出的轴端做了扁位结构，这个设计是为了方便和脚踏杆或者传动拐臂连接，扁位和连接件的D型孔配合，可以传递扭矩，

　　避免轴和连接件之间出现相对转动，相比键连接的结构，扁位连接的装配更简单，适合这种低转速、大扭矩、频繁正反转的脚踏传动场景，轴端的扁位尺寸公差控制在h7级别，既能保证装配时的顺畅推入，又不会出现过大的配合间隙导致动作虚位。在安装边界上，方形安装座的边长控制在常规脚踏机构的安装空间范围内，整体高度不会超出设备操作面的下部预留空间，轴的伸出长度刚好满足脚踏拐臂的安装需求，不会因为轴伸过长导致踩踏时轴的挠度超标，也不会因为轴伸过短导致连接件无法可靠固定。设计过程中需要重点关注轴孔和安装座底面的垂直度，这个形位公差直接决定了传动轴转动时的顺畅度，如果垂直度超差，轴在转动过程中会出现别劲的问题，不仅会增大踩踏的力度，还会加速铜套的不均匀磨损，

　　严重时甚至会出现轴卡死的安全隐患；另外铜套和钢制轴座的配合采用过盈配合，压装时需要保证铜套完全压入到位，不能出现铜套高出轴座端面的情况，否则会导致连接件和轴座端面出现摩擦，增大操作阻力。这类轴承结构的载荷特性是瞬时冲击载荷为主，脚踩下去的瞬间会产生数倍于静态踩踏力的冲击，所以轴座的材质通常选用铸铁或者高强度铸钢，保证足够的刚性和抗冲击性能，铜套的材质选用锡青铜，相比黄铜拥有更好的耐磨性和抗咬合性能，即使在短时间缺油的情况下也不会出现和钢轴抱死的问题。在实际选型应用时，需要根据脚踏力的大小、传动轴的转动角度、安装空间的限制来匹配对应尺寸的型号，安装时要先把安装基准面清理干净，避免铁屑、焊渣等杂物垫在安装座和基准面之间，锁紧固定螺栓时要采用对角分次锁紧的方式，避免单次锁紧单个螺栓导致座体出现倾斜，装配完成后需要手动扳动轴端，检查转动是否顺畅，有没有卡滞点，如果出现转动阻力大的情况，需要重新调整安装座的位置或者检查铜套的压装状态，直到转动灵活无卡滞为止。
