十字轴式万向连接关节结构设计

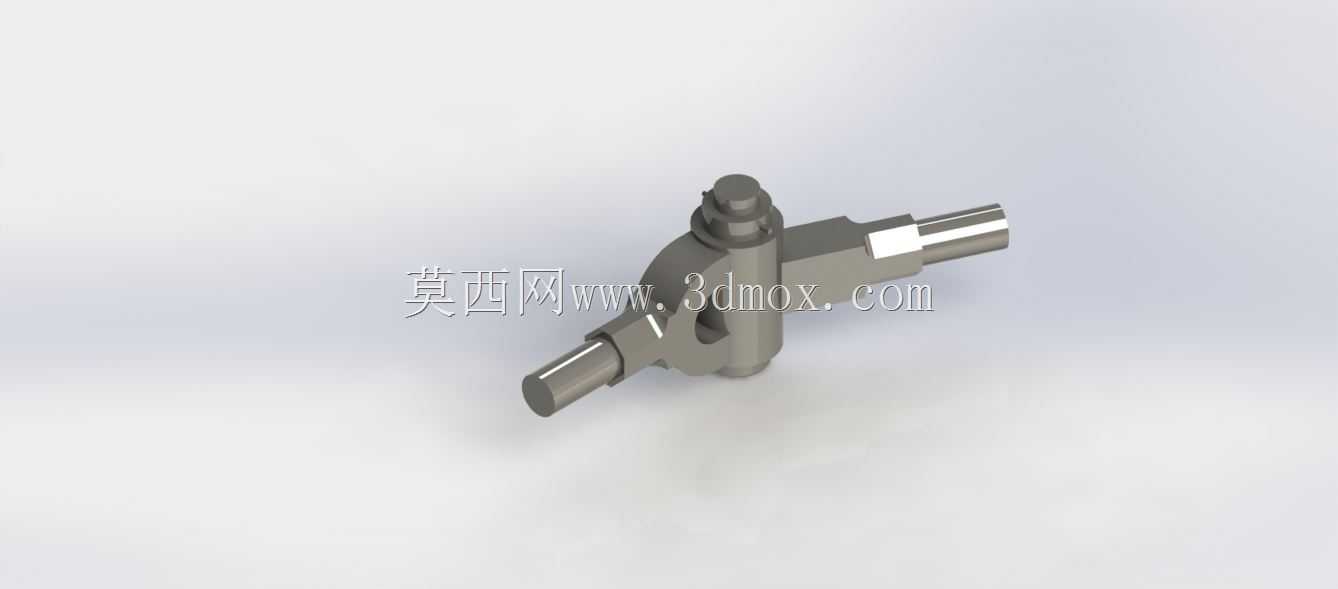

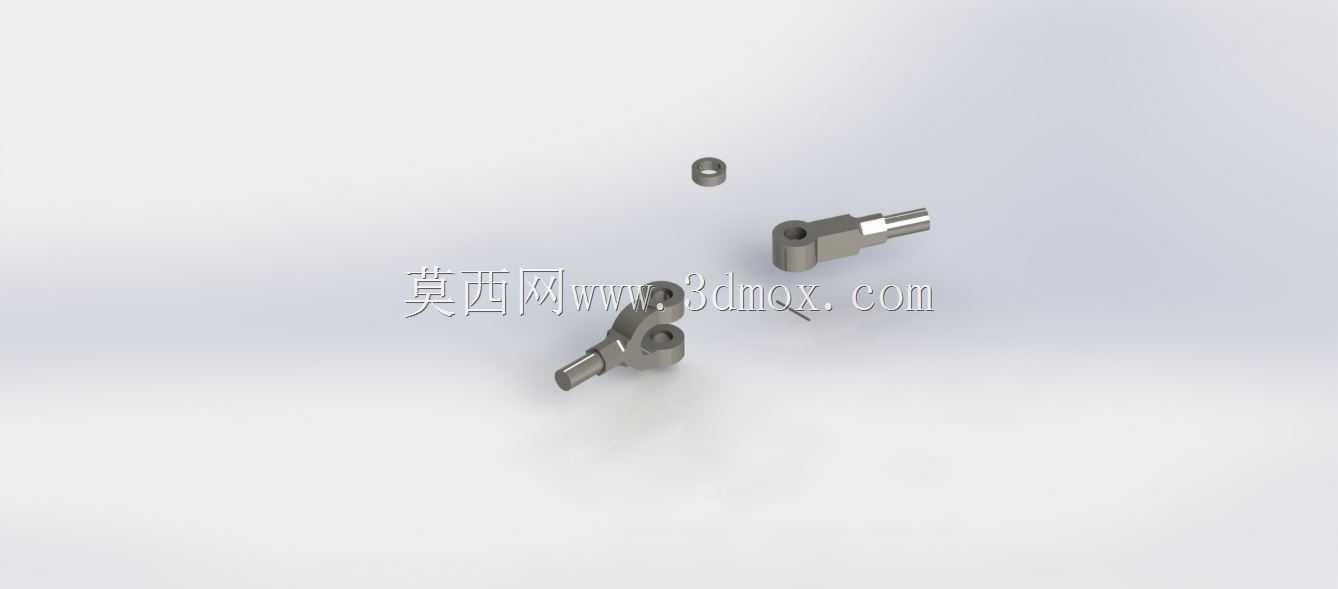

　　在各类需要补偿轴线偏移的传动场景中，这类十字轴式连接关节是极为常用的核心传力部件，它能够在两轴轴线不共线、存在夹角偏差的工况下，持续可靠地传递旋转扭矩，广泛适配农用机械、轻工输送设备、小型工程机械的传动链路，也可用于手动操作机构的力传递路径中，解决安装过程中两轴对中误差带来的卡滞、附加载荷问题。从结构设计逻辑来看，该关节采用十字轴作为核心铰接载体，两个轴叉分别与主动、从动侧的轴段集成设计，十字轴的四个轴颈分别嵌入两个轴叉的对应安装孔内，配合间隙控制在合理范围，既保证铰接转动的灵活性，又避免间隙过大带来的传动冲击与回程误差。轴叉的主体部分做了等强度优化，靠近十字轴安装位的区域做了加厚过渡，避免应力集中导致的断裂失效，

　　向外延伸的轴段根据安装需求设计为光轴结构，可根据实际装配场景选择键连接、过盈配合或者销钉固定的方式与外部构件连接，轴段的直径与长度匹配常规中小扭矩传动的载荷需求，十字轴的轴颈直径经过扭矩校核，能够承受额定工况下的剪切与挤压应力，表面可根据使用需求做硬化处理，提升铰接面的耐磨性能，延长部件的整体使用寿命。在安装边界层面，该关节的整体径向轮廓尺寸紧凑，不会占用过大的设备安装空间，两轴允许的最大工作夹角控制在常规万向传动的合理区间内，既满足大部分非精准对中场景的偏移补偿需求，又避免夹角过大导致的传动效率骤降与磨损加剧问题。设计过程中需要重点关注十字轴与轴叉孔的配合公差，若间隙过小，铰接转动阻力大，容易在交变载荷下出现抱死现象；

　　间隙过大则会导致传动过程中产生冲击噪音，同时加速配合面的磨损。轴叉的分叉结构需要保证对称度，两个安装孔的同轴度、以及两对孔的垂直度公差需要严格控制，否则会导致十字轴安装后出现别劲现象，转动过程中产生额外的附加载荷，不仅会降低传动效率，还会使相邻的支撑轴承承受不必要的径向力，缩短整个传动链路的维护周期。这类关节在实际使用中，不需要复杂的润滑维护结构，中小载荷工况下可采用自润滑衬套嵌入轴叉孔内，配合十字轴轴颈形成低摩擦铰接副，能够在长期无额外润滑的工况下保持稳定的转动性能；若应用在重载、高转速的传动场景中，可在十字轴内部设计润滑油道，通过注油嘴定期补充润滑脂，降低配合面的摩擦系数。从受力传递路径来看，

　　主动侧轴段输入的扭矩通过轴叉传递到十字轴的两个对应轴颈，再通过十字轴的另外两个轴颈将扭矩传递到从动侧轴叉，最终输出到从动轴段，整个传力路径短，力流传递顺畅，没有多余的载荷分流，结构的整体刚度能够满足额定扭矩下的变形控制要求，不会因为弹性变形过大导致传动精度下降。在实际选型适配过程中，需要根据传动链路的额定扭矩、最高工作转速、两轴的最大偏移夹角来确认该关节的尺寸参数是否匹配，若安装空间存在径向尺寸限制，可在保证强度的前提下适当优化轴叉的外轮廓，去除非受力区域的多余材料，实现部件的轻量化设计，同时不会影响核心的传力性能。这类铰接关节除了旋转扭矩传递之外，也可应用在需要多角度摆动的连杆机构中，作为连杆之间的铰接节点，允许连杆之间存在一定范围内的相对摆动，适配机构运动过程中的角度变化需求，比如手动操作杆的万向连接、可调角度支架的铰接节点等场景，都能看到这类结构的应用。设计建模过程中，需要重点校验十字轴转动过程中与轴叉之间的运动干涉，确保在最大工作夹角下，十字轴的端面与轴叉的根部不会发生碰撞，预留足够的转动间隙，同时轴叉的开口尺寸需要保证十字轴能够顺利装配，不需要额外的强制变形即可完成组装，降低生产装配的难度。轴段的端部可根据实际连接需求设计不同的结构形式，比如外螺纹、内螺纹孔、横向销孔等，适配不同的外部连接方式，不需要对关节主体结构做大幅修改即可适配多种安装场景，具备较好的通用性。
