汤普森冲锋枪枢轴板结构三维设计

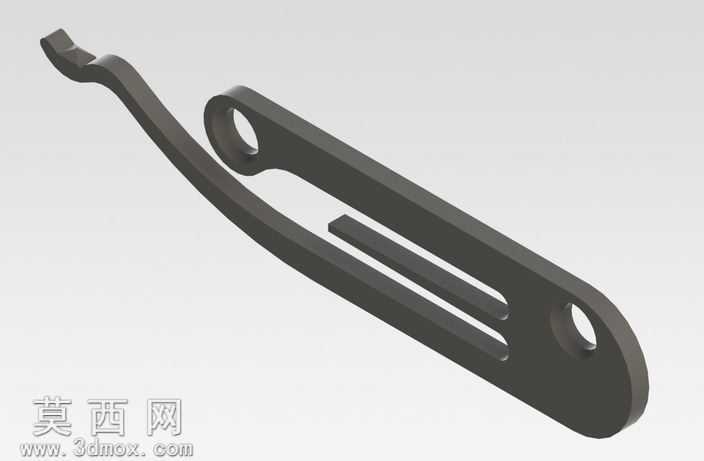

本作品为枪械配套枢轴板构件的三维建模设计，整体采用SolidWorks平台完成全参数化建模流程，建模阶段优先以草图驱动特征的方式搭建整体轮廓，首先绘制构件的纵向主轮廓草图，精准还原构件一端带弯钩状定位端头、另一端为圆弧过渡带安装孔的主体形态，再通过拉伸凸台命令生成基础实体，实体厚度严格匹配枪械配件的装配尺寸要求。针对构件上的两处圆形安装孔，采用异型孔向导命令生成，保证孔位的同轴度与孔径公差符合枪械构件的装配精度要求，中部的长条形开槽结构通过拉伸切除命令完成，开槽的两端做圆弧过渡处理，避免应力集中问题，同时精准控制开槽的宽度与长度尺寸，匹配枪械内部构件的滑动行程需求。材质渲染阶段选用哑光发黑的金属钢材材质，模拟枪械零件常见的表面氧化处理效果，调整材质的粗糙度参数至0.6左右，还原金属构件经过表面处理后的低反光哑光质感，同时添加轻微的边缘倒角效果，还原真实机加工零件的工艺细节，避免模型出现尖锐棱角的失真问题。结构设计上充分考虑该枢轴板在冲锋枪内部的功能需求，一端的弯钩结构用于与枪械内部的阻铁构件卡合定位，两处圆形安装孔用于穿设销轴完成构件在枪身内部的铰接固定，中部的长槽用于为联动构件提供滑动导向空间，整体构件的弯折弧度经过反复调整，保证构件在枪械动作过程中不会与周边零件发生运动干涉。建模过程中对所有的棱边都添加了0.2mm的工艺倒角，既符合真实五金零件的机加工工艺要求，也能在渲染阶段呈现出更自然的光影过渡效果，所有特征均保留完整的参数化建模历史，方便后续根据装配需求调整尺寸参数，模型导出时同步生成通用STEP与STL格式文件，可兼容多数三维设计软件与3D打印切片软件使用。
