手摇螺钉调节式升降作业工作台结构

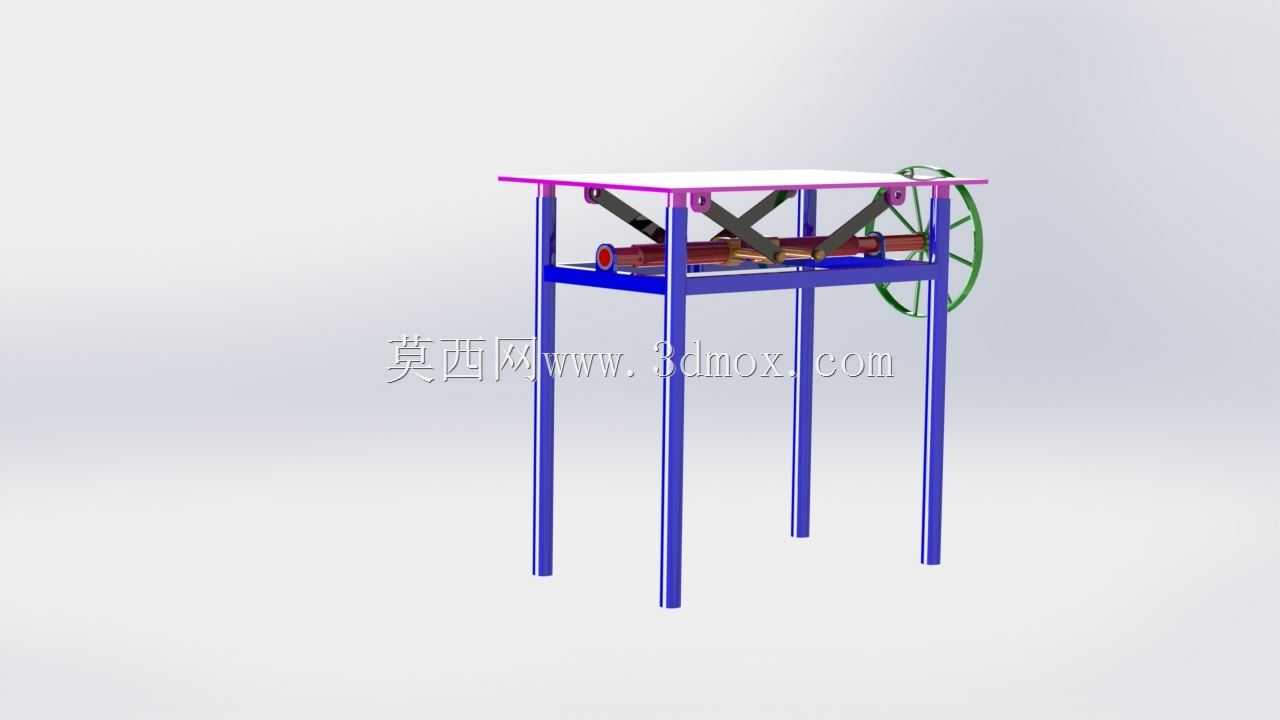

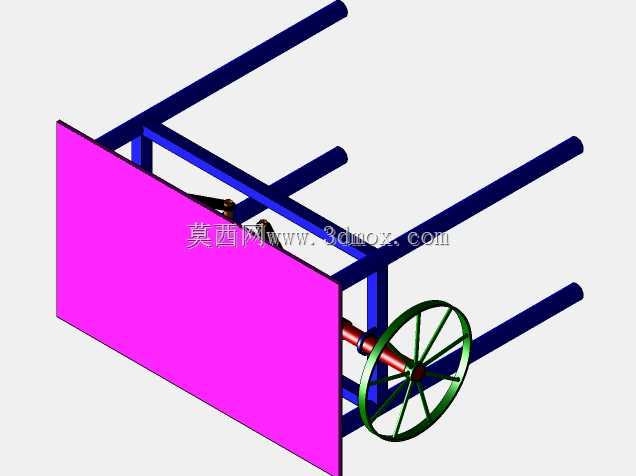

这款可调高度工作台主要面向轻工装配、实训教学、小件检修等需要频繁变更作业面高度的场景，相比固定高度工作台，能适配不同身高操作人员的作业姿态需求，减少长期弯腰或抬臂操作带来的职业劳损，也可适配不同高度的来料载具、检测工装的对接需求。整体采用剪叉式升降承载结构，四根立式支腿作为固定支撑框架，保证设备静置时的整体稳定性，支腿底部预留安装孔位，可直接通过膨胀螺栓固定在水泥地面，也可加装脚轮实现工位间的灵活转场，常规安装状态下整体占地尺寸约为800mm*600mm，最低作业面高度约750mm，最高可抬升至1100mm左右，调节行程覆盖多数坐姿、站姿交替作业的高度需求。驱动端采用侧置手轮配合螺杆传动结构，转动手轮时带动横向布置的传动螺杆旋转，通过螺杆上的螺母副带动剪叉臂的下端支撑点沿横向滑轨做相向或反向位移，进而带动剪叉臂完成展开或收拢动作，实现顶部作业平台的平稳升降，螺杆传动自带自锁特性，调节到目标高度后无需额外锁止结构即可固定作业面高度，避免作业过程中出现台面沉降问题。顶部作业平台采用平整面板设计，边缘做圆角处理避免磕碰，台面下方设置横向加强筋，保证承载时台面不会出现局部凹陷，额定均匀承载能力可达150kg，可满足小型工件装配、仪器放置、手工检修等常规作业的承载需求。设计过程中优先考虑了结构的易维护性，所有铰接点均采用可拆卸销轴连接，传动螺杆处预留润滑注油位置，日常维护仅需定期清理螺杆表面杂物、涂抹润滑脂即可保证调节顺畅，剪叉臂的铰接位置设置耐磨衬套，长期使用出现磨损后可单独更换衬套，无需整体更换剪叉结构，降低后期维护成本。整体框架采用标准型材焊接成型，焊接后做去应力处理，避免长期使用出现结构变形，支腿与底部框架、顶部平台与剪叉臂的连接位置均设置加强三角板，抵消升降过程中产生的侧向力矩，保证升降过程中台面始终保持水平状态，不会出现倾斜卡滞的问题。
