钣金百叶窗式通风散热金属栅板

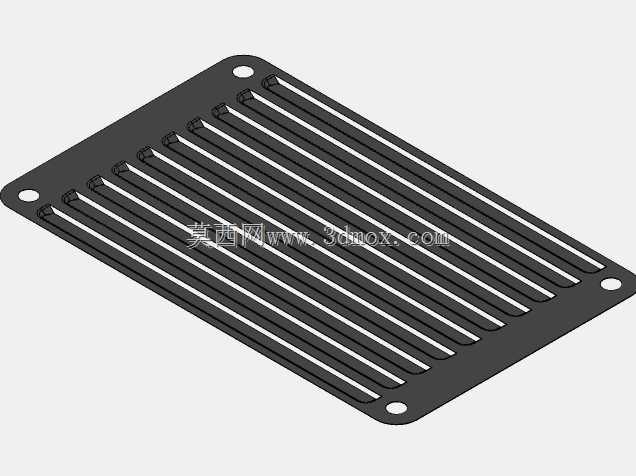

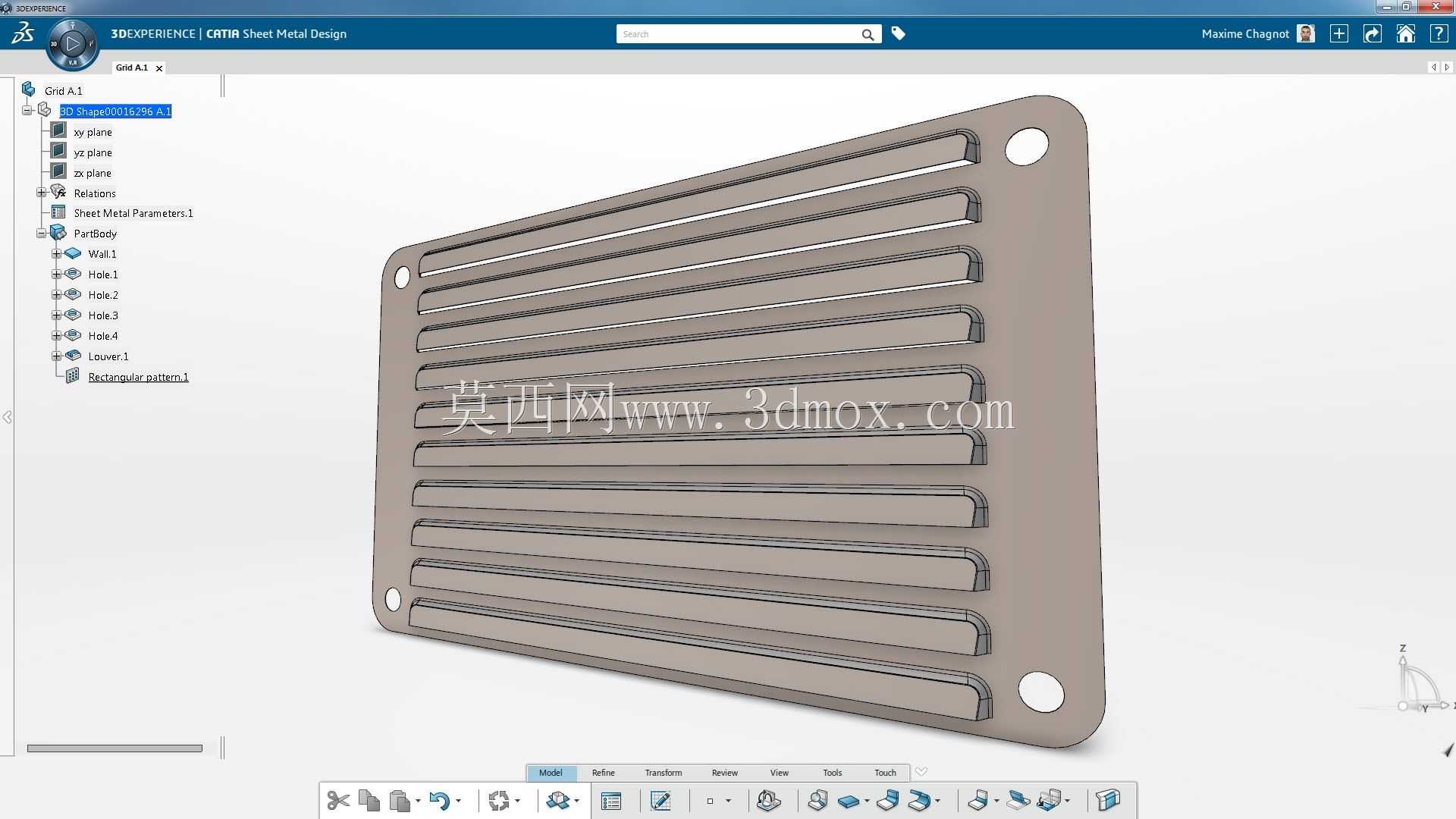

这类带百叶窗结构的金属板栅，多应用在各类电气柜体、户外设备机箱、工业机组外罩的通风位，核心作用是在保障壳体结构完整性的前提下，实现设备内部与外部环境的空气流通，带走设备运行产生的积热，同时通过百叶的折弯导向结构，阻挡外界飞溅的水滴、大粒径灰尘直接落入设备内部，适配多数需要自然通风散热的工业设备防护场景。从结构设计逻辑来看，整体采用薄金属板材一体钣金成型，板体四周预留的四个安装圆孔，对应安装时的螺栓固定点位，孔位做了沉边处理，避免螺栓装配后突出板件表面，保证安装后板面平整贴合设备壳体安装面，不会出现局部翘缝的问题。板面的百叶窗结构采用同向等距排布，每一条百叶的折弯角度经过反复校核，既保证足够的通风过流面积，又能让斜向下的百叶叶片形成遮挡，避免垂直下落的液体直接穿过栅板进入设备内部，相邻百叶的间距经过计算，不会因为间距过大导致防护等级不足，也不会因为间距过小压缩通风截面、增加风阻影响散热效率。板体的边缘做了折边处理，既提升了整板的结构刚性，避免薄钣金件在运输、装配过程中出现边缘变形，也能消除板材剪切后的锐边，防止装配人员被划伤。在实际选型适配时，需要先确认设备壳体预留的安装开口尺寸，保证板体的外轮廓尺寸能够完全覆盖安装开口，同时四个安装孔的孔距要和壳体上预设的固定点位完全匹配，避免出现安装错位的问题；百叶的朝向需要根据设备的实际安装场景调整，若设备安装在户外露天环境，百叶开口需朝向斜下方，减少雨水灌入的概率，若用于室内洁净度要求稍高的设备，可在板体内侧贴合防尘滤网，百叶结构能够对滤网形成支撑，避免滤网被气流吸得变形贴附在通风口处影响过风。这类钣金栅板相比冲孔式通风板，在同等开孔率的情况下结构刚性更强，不需要额外增加加强筋就能满足常规防护需求，一体成型的工艺也减少了后续焊接、拼接的工序，量产时的加工效率更高，成型后的表面可根据设备的防腐需求做喷塑、镀锌或者阳极氧化处理，适配不同腐蚀等级的使用环境。
