星型布局五缸径向发动机曲柄连杆机构

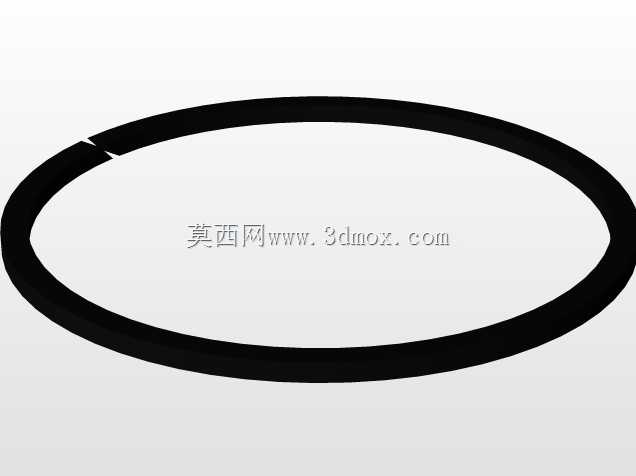

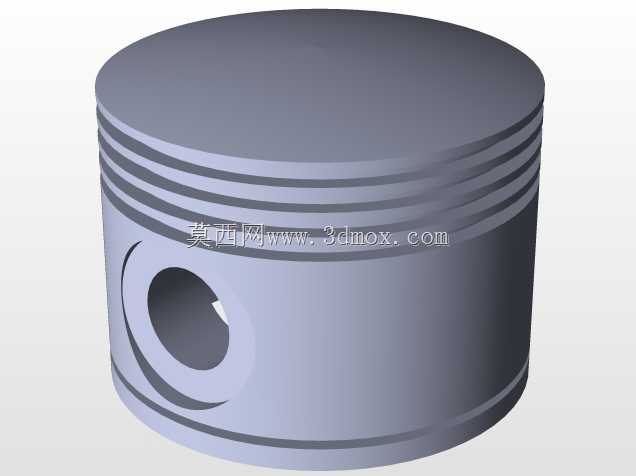

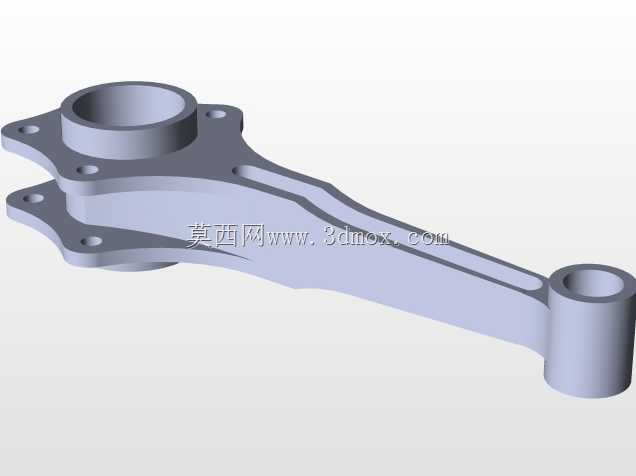

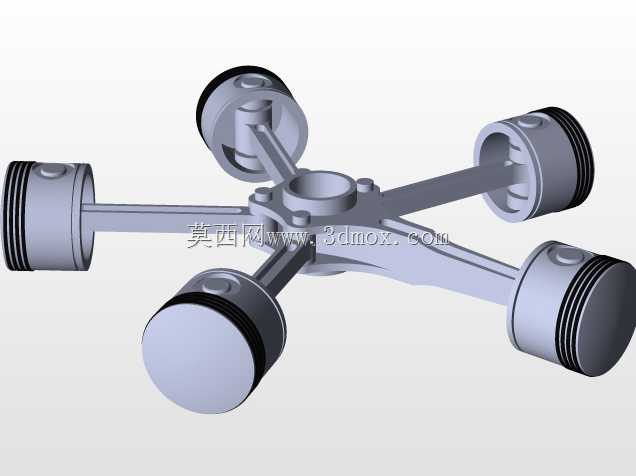

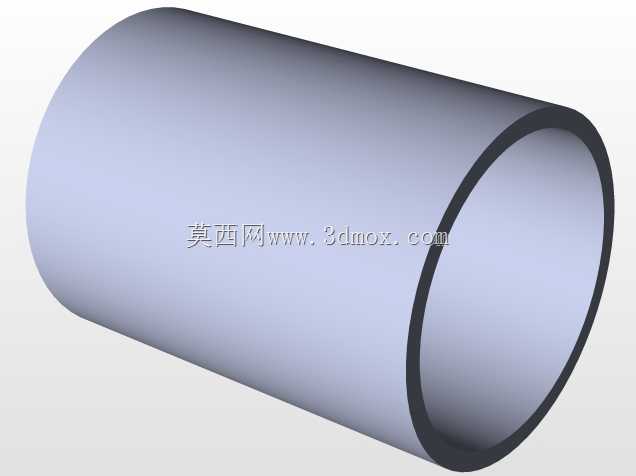

这套径向排布的动力机构，核心采用五缸圆周均布的星型布局，区别于直列、V型动力单元的排布逻辑，所有活塞的往复运动通过共用的中心曲柄销完成动力汇流，能在极小的径向安装空间内实现更大的总排量输出，早年广泛应用在轻型通航飞机、小型农用动力机组、早期摩托竞速动力单元上，其紧凑的径向尺寸能大幅降低动力舱的迎风面积，适配对动力单元径向轮廓有严格限制的安装场景。从结构设计逻辑来看，五个连杆采用整体铰接式布局，主连杆直接与中心曲柄销配合，其余四个副连杆通过铰接销与主连杆的凸台结构连接，这种设计能避免多连杆独立布置带来的曲柄销长度过长、曲轴刚性不足的问题，同时能保证各缸的往复运动相位差严格保持72度，让动力输出的脉冲间隔更均匀，降低整机运转时的扭转振动。活塞部分采用等直径圆柱结构，环带位置预留了三道活塞环的安装槽位，分别对应气封、刮油的功能需求，活塞销孔采用偏心布置，能在做功冲程瞬间减小活塞对缸壁的侧压力，降低缸套的偏磨风险。中心曲柄的主轴颈采用短粗式设计，两端预留了轴承安装位，能适配深沟球轴承或者滑动轴瓦的安装需求，安装边界上，整个机构的外接圆直径由活塞外止点位置决定，轴向尺寸仅覆盖曲柄厚度加连杆摆动的轴向余量，不需要额外预留直列机型的多缸轴向排布空间，对于需要在短轴向尺寸内布置大马力动力的场景，这种结构的空间利用率远高于常规直列动力单元。在实际工况适配中，这种径向结构的各缸散热条件更均匀，不会出现直列机型前后缸温差过大导致的热变形不均问题，同时因为所有缸体围绕中心轴排布，润滑系统的油路可以直接从中心曲轴位置向各缸分流，不需要布置长距离的外接油道，能简化整机的润滑回路设计。建模过程中严格还原了各部件的运动配合间隙，连杆大头与曲柄销的配合间隙、活塞与缸套的配合间隙都按照小功率内燃机的常规设计公差预留，装配时可以直接参照模型的配合关系完成干涉检查，不需要额外调整各部件的相对位置，对于做小型动力单元改装、通航动力复刻、教学演示模型制作的从业者来说，这套结构能直接作为核心动力模块的设计参考，省去了从零开始排布多缸相位、校核连杆运动轨迹的步骤。
