机用螺旋夹紧式平口虎钳三维结构设计

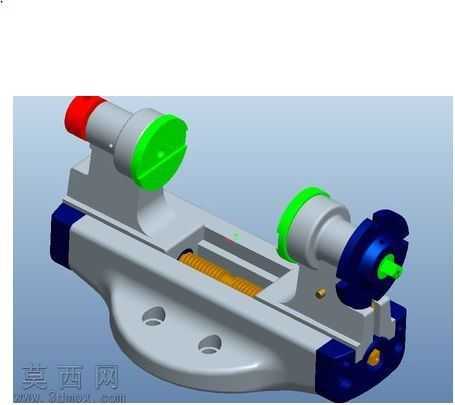

本作品为机用螺旋夹紧式平口虎钳的三维装配模型，整体建模过程严格遵循机械加工工装的实际设计逻辑，先完成各组成零件的独立建模，再按照实际装配约束完成整体组合，完整还原了虎钳的真实结构与运动逻辑。建模过程中，首先对底座部分进行构建，采用灰铸铁材质的视觉表现，还原底座的厚重稳定特性，底座上设计有两个对称的安装沉孔，用于将虎钳固定在机床工作台面，底座两侧设置有深蓝色的防护镶边结构，既提升结构强度也优化视觉层次。传动部分采用梯形丝杠螺旋传动结构，建模时还原了丝杠的梯形螺纹牙型，丝杠与活动钳身的螺母座形成配合，转动丝杠即可带动活动钳身沿底座导轨做直线往复运动，实现钳口的开合夹紧动作，丝杠端部设计有红色的转动手轮，手轮与丝杠通过键连接传递扭矩，手轮外侧设置绿色的防护端盖，避免丝杠端部积屑或磕碰损伤。固定钳身与底座为一体化结构，活动钳身与底座导轨采用间隙配合设计，建模时预留了合理的装配间隙，还原真实的滑动运动特性，两个钳口位置均设计有深蓝色的钳口板，钳口板表面加工有交叉防滑齿纹，用于增大夹紧时的摩擦力，避免工件装夹时出现滑移。整体模型共包含20个独立零件文件，其中5个为符合国标的标准紧固件，包括连接螺钉、紧固销、锁紧螺母等，其余15个为非标定制零件，全部采用手工建模完成，建模过程中严格遵循机械制图公差要求，对各配合面的尺寸公差、形位公差进行了对应设定，同时对整体装配进行了全局干涉检查，仅在螺纹连接、紧固件配合位置保留了符合实际装配需求的合理干涉，完全符合机械加工工装的设计规范。渲染阶段采用哑光金属材质表现主体铸铁结构，手轮、端盖、钳口板等功能部件采用高饱和度的区分色进行表现，既清晰区分不同功能模块，也让整体模型的结构层次更加清晰直观，能够完整展示平口虎钳的装夹原理、传动逻辑与结构组成，可用于机械工装设计教学、机床附件结构展示等场景。
