BT锥柄ER夹头式数控加工刀柄

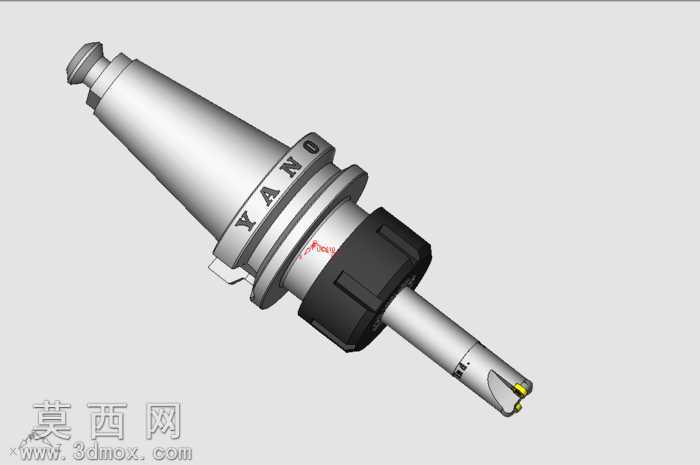

本模型为数控加工用BT锥柄ER弹性夹头刀柄，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机床刀具系统的通用尺寸规范，完整还原了刀柄各部位的结构细节。模型从拉钉安装端开始构建，锥柄部分严格按照BT刀柄的7:24锥度标准绘制，锥面的光洁度表现通过材质参数调整实现金属磨削后的哑光金属质感，锥柄上的品牌标识采用浮雕式建模方式嵌入锥面，还原实物的刻印效果。法兰部位的V型槽、驱动缺口均按照标准刀柄的装夹定位尺寸设计，保证与机床主轴端面键的配合结构准确，法兰与螺母衔接的轴肩部位做了合理的圆角过渡，符合实际加工的工艺要求。中部的ER锁紧螺母采用网格滚花结构建模，滚花的齿距、深度均参考同规格实物比例设置，黑色螺母的材质通过调整漫反射、粗糙度参数，呈现出工程塑料加硬处理后的哑光磨砂质感，与金属刀柄本体的亮面金属质感形成明确区分。下部的刀杆部分为直柄结构，端部安装可转位刀片的刀座结构完整还原，刀片的定位槽、压紧螺丝孔位均做了精细化建模，刀片的硬质合金材质通过调整高光反射参数，呈现出钨钢材质的冷硬金属光泽。建模过程中对各装配部件做了同轴度约束，保证锥柄轴线、螺母轴线、刀杆轴线完全重合，符合刀柄的动平衡设计要求，各部件之间的装配间隙按照实际公差范围设置，既保证装配关系清晰，也还原了实物的配合精度。渲染阶段采用工作室三点布光方案，主光源从侧上方打亮刀柄主体结构，补光消除暗部死黑，轮廓光勾勒刀柄边缘线条，背景采用浅灰色纯色背景突出产品主体，材质调整阶段针对不同部位分别设置金属粗糙度、反射强度参数，让金属部件呈现出不同的表面处理效果，整体模型结构完整，细节丰富，可用于机床刀具系统的装配演示、加工工艺仿真等场景。
