户外支架式LED投光反射照明灯具结构

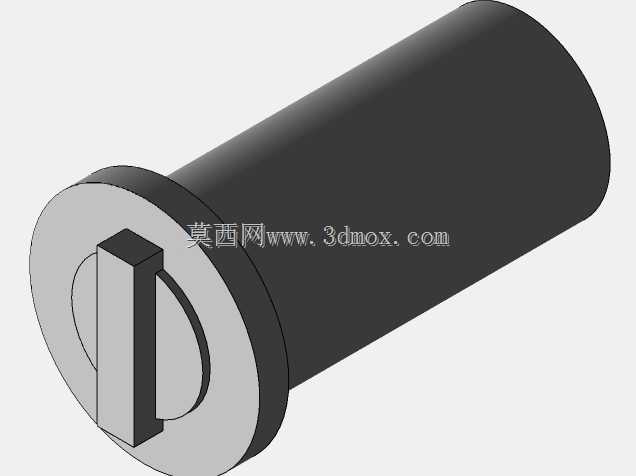

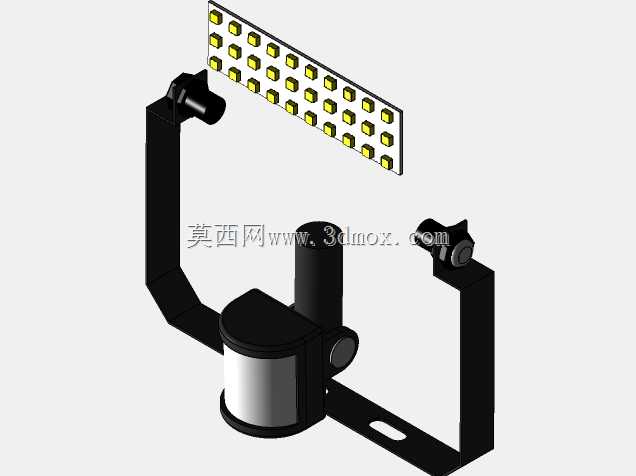

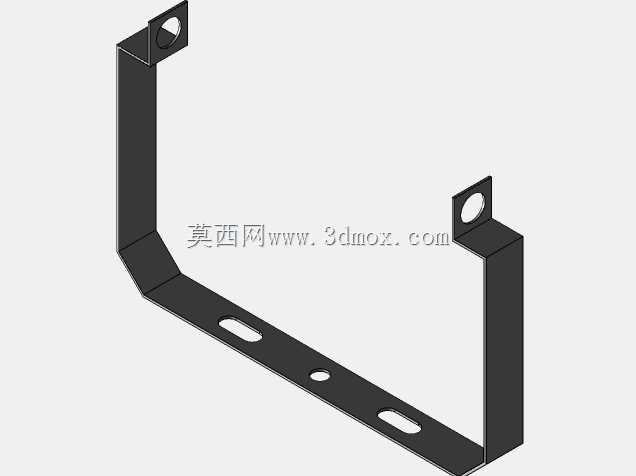

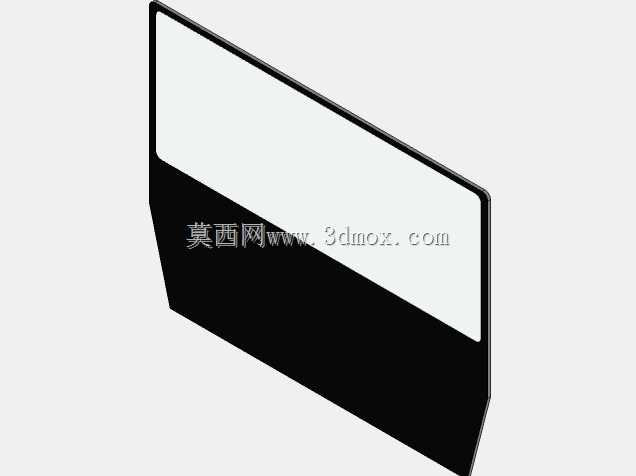

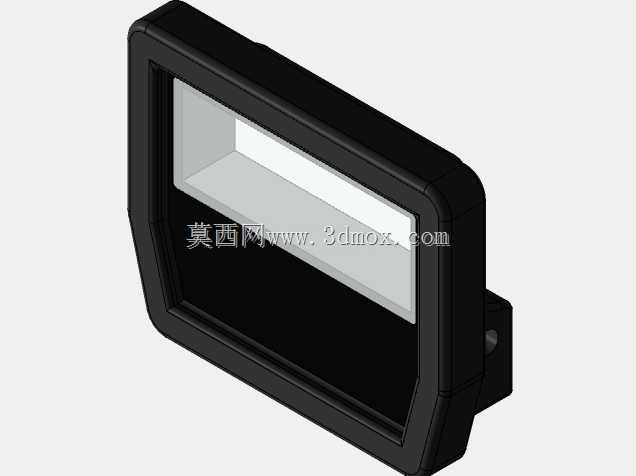

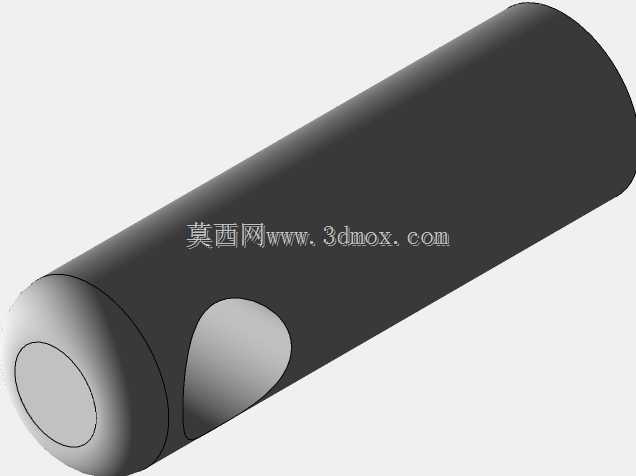

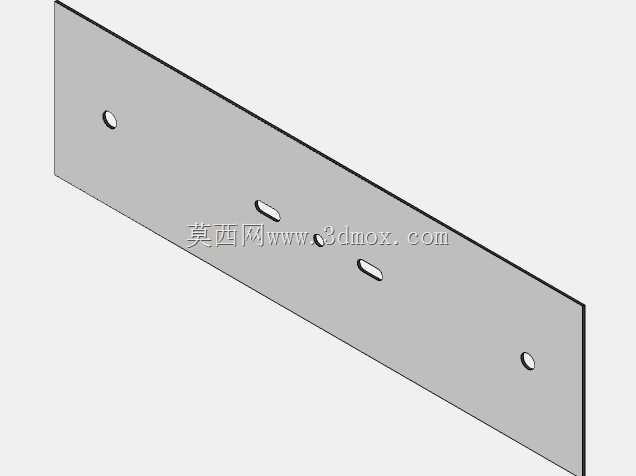

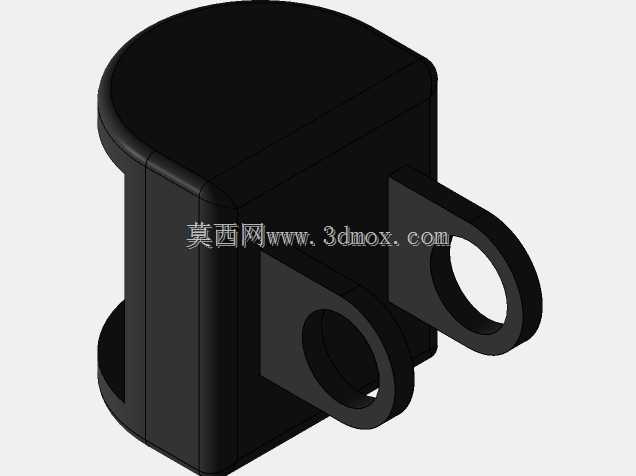

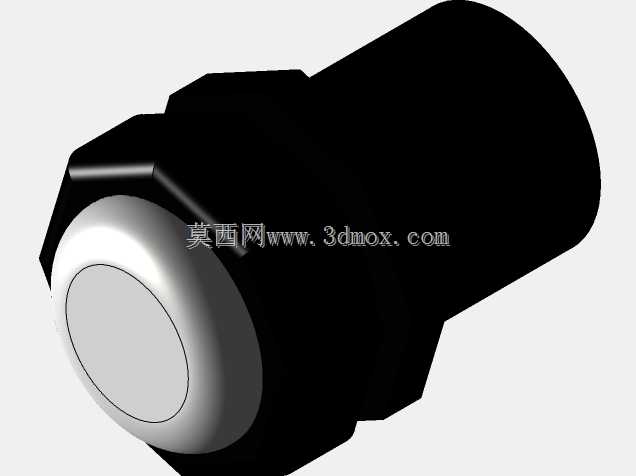

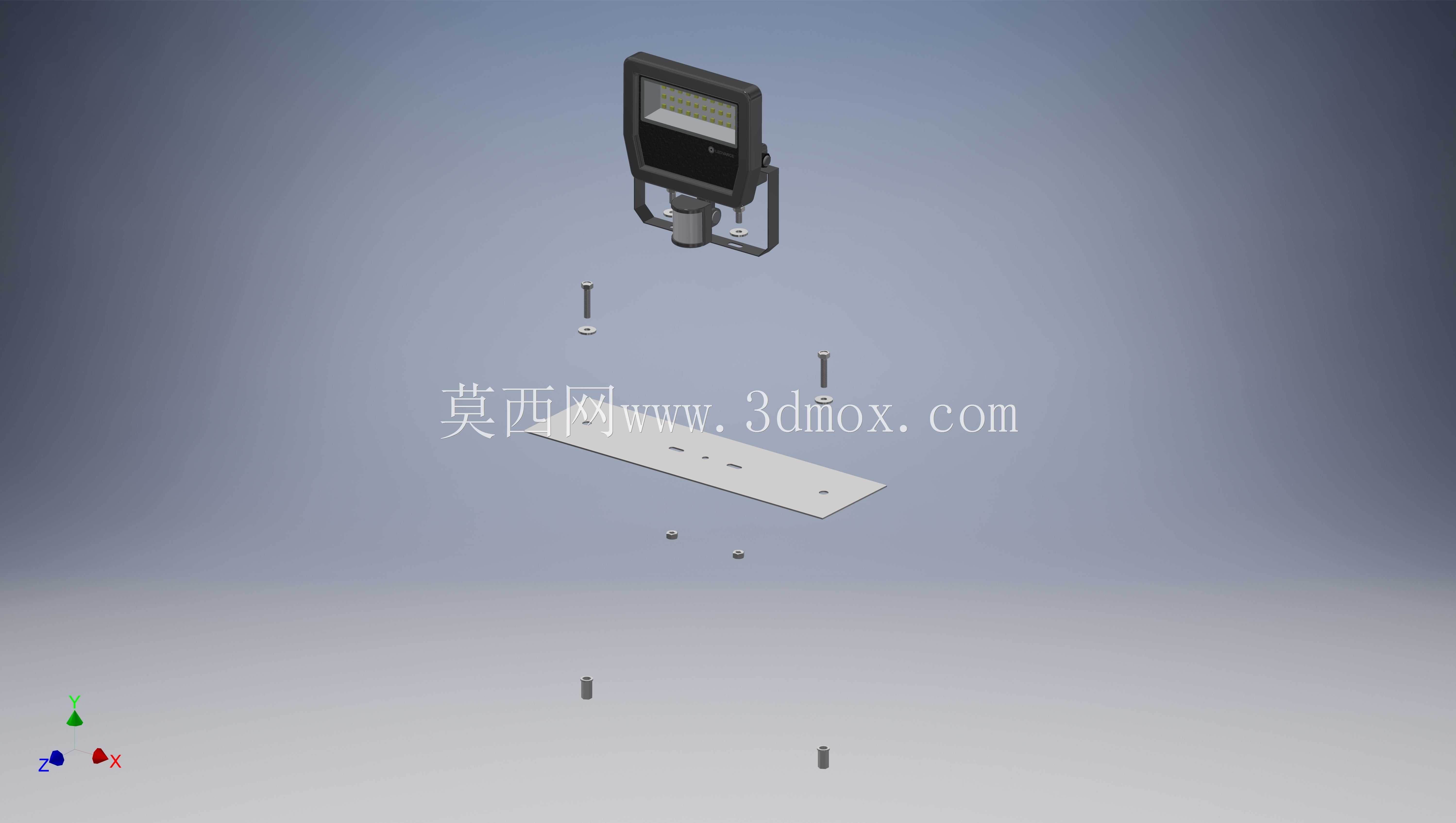

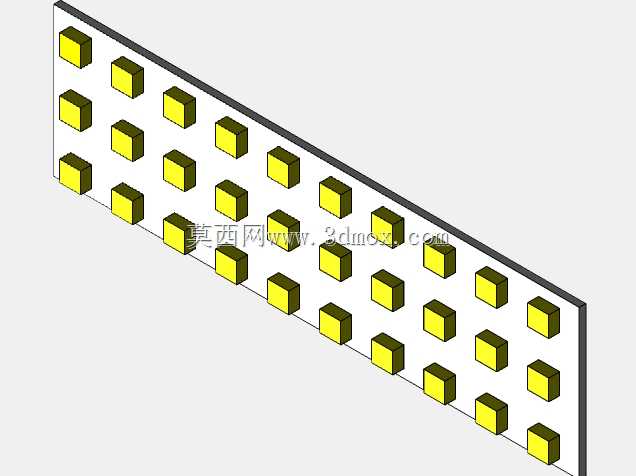

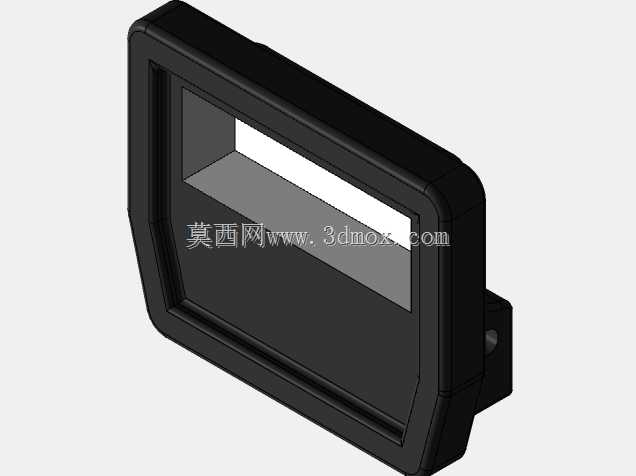

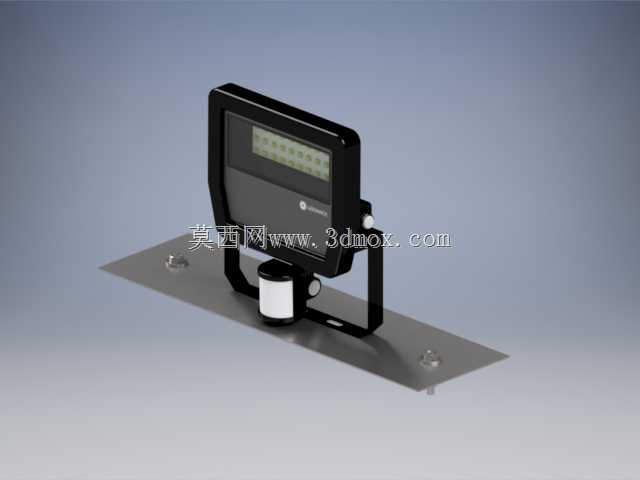

这款带感应功能的LED投光照明结构，核心围绕户外局部定向补光的实际需求设计，常被用于厂区周界安防补光、户外作业面临时照明、建筑外立面局部洗墙照明、庭院步道节点照明等场景，相比普通泛光灯具，其内置的反射聚焦结构可将LED灯珠发出的散射光线收拢定向投射，减少无效光溢散，在同等功率下能提升目标照射区域的照度均匀度，降低不必要的光污染。从结构设计逻辑来看，灯体主体采用方正密封壳体，正面为透光面板，内部集成LED发光板与曲面反射罩，反射罩的曲面弧度经过配光校准，可将灯珠发出的大角度光线反射调整为预设角度的投射光束，避免光线向灯体上下侧无意义发散。灯体下方集成的圆柱形感应模块，可实现人体或移动物体触发的亮灯控制，适配需要人来灯亮、人走延时熄灭的节能使用场景，减少无人时段的无效电能消耗。安装结构部分，灯体通过U型可调支架与底部安装平板连接，支架两侧的锁紧旋钮可调整灯体的俯仰投射角度，安装时可根据实际照射目标的高度与距离，灵活调整灯头倾角，无需额外定制转接配件。底部安装平板预留了对称的固定孔位，可直接通过膨胀螺栓固定在水泥基面、金属支架或者墙体挑板上，安装边界适配多数户外常规安装基面，不需要对安装面做特殊预处理。壳体边缘做了密封止口设计，可适配户外露天使用的防雨防尘需求，避免雨水或扬尘进入灯体内部影响电路与发光组件寿命。整体结构的受力点集中在U型支架与安装平板的连接位置，建模时对支架的弯折处做了圆角应力释放处理，避免长期受风载荷或者调整角度时出现应力断裂问题，灯体与支架的连接轴做了限位结构，调整角度时不会出现过度翻转扯动内部接线的情况。反射罩与灯壳的配合采用卡槽式固定，装配时不需要额外打胶固定，后期维护更换灯珠或者清理反射罩时可快速拆解，降低现场维护的操作难度。
