CompactLogix5069以太网通讯接口模块

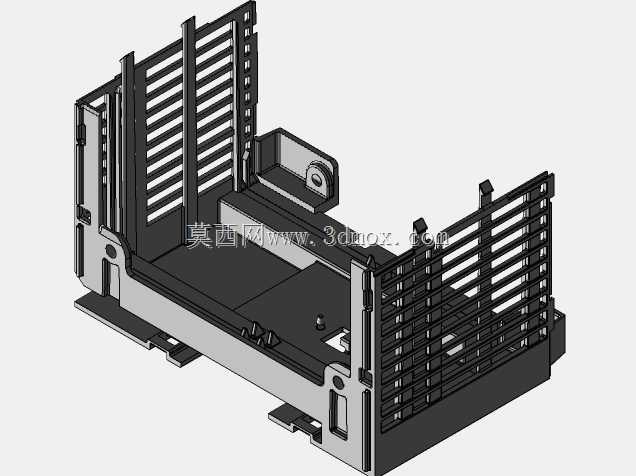

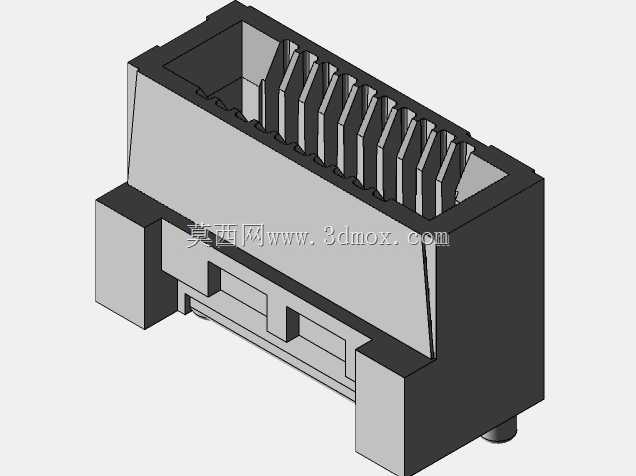

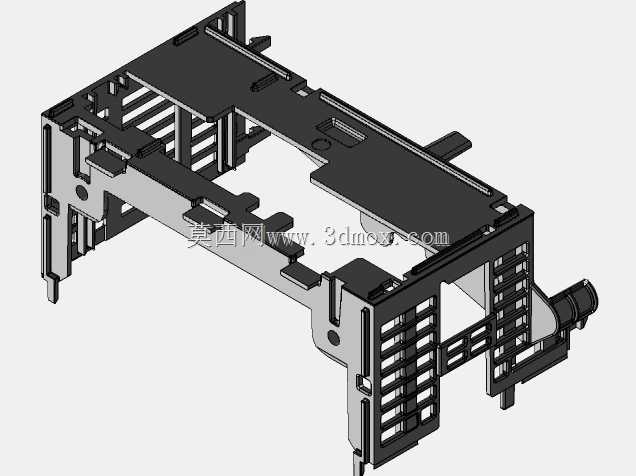

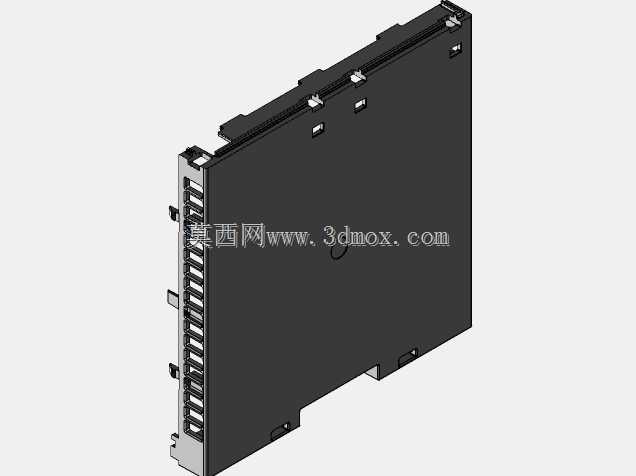

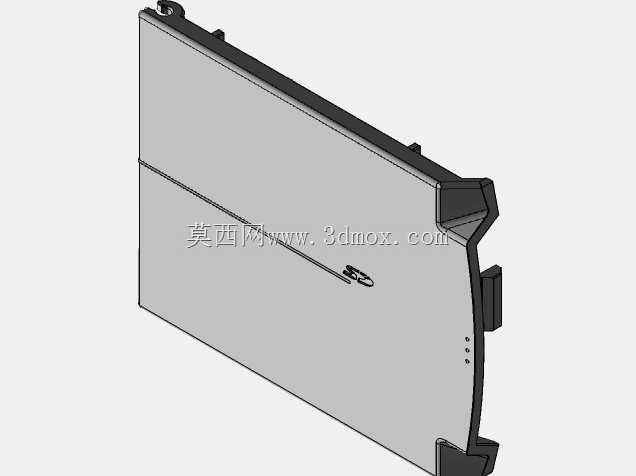

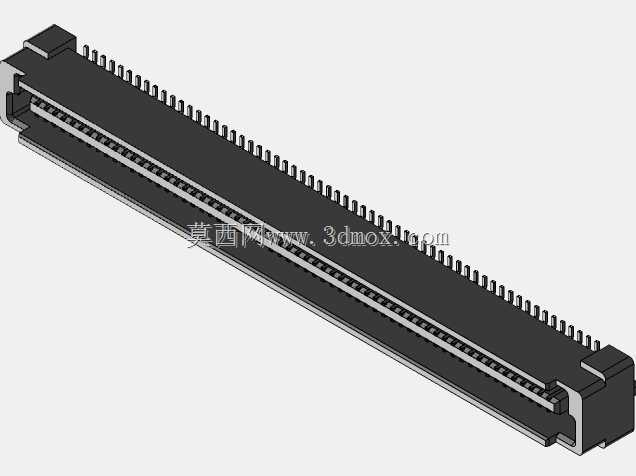

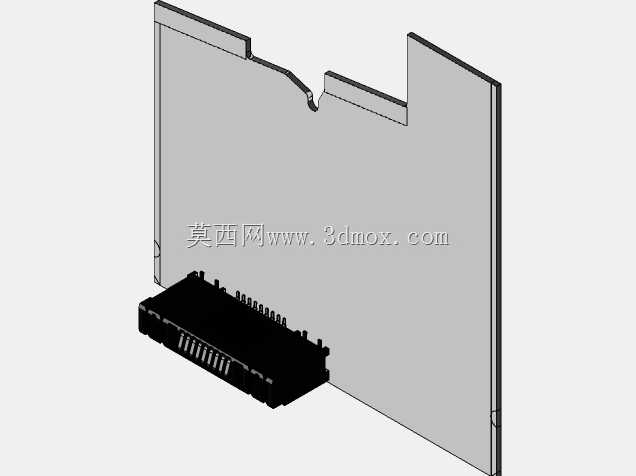

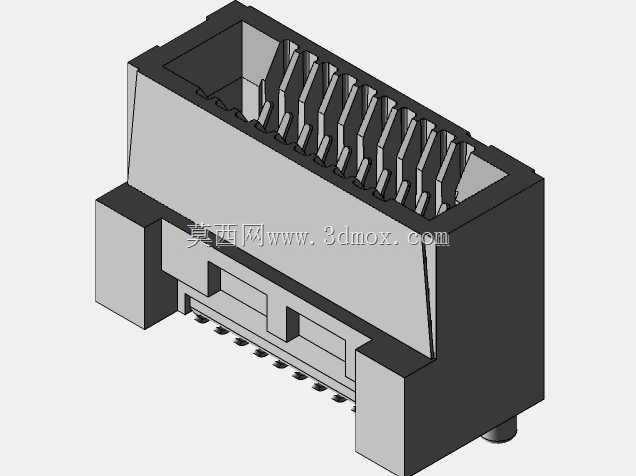

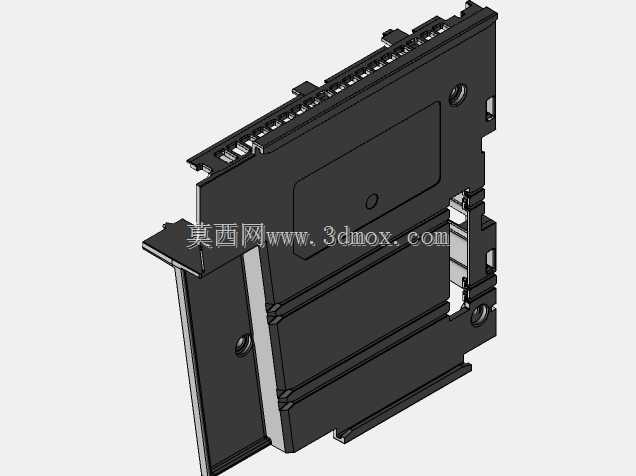

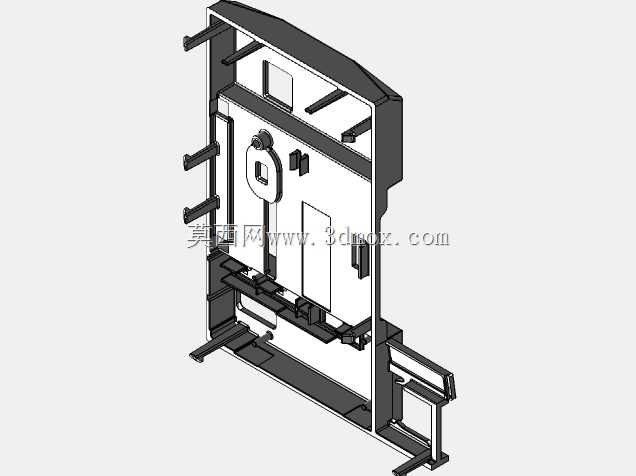

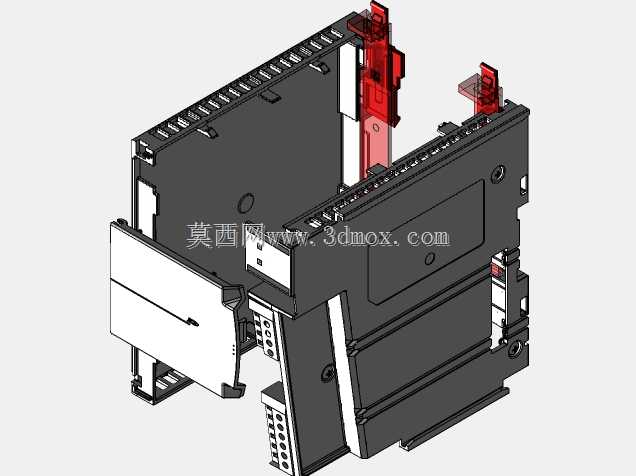

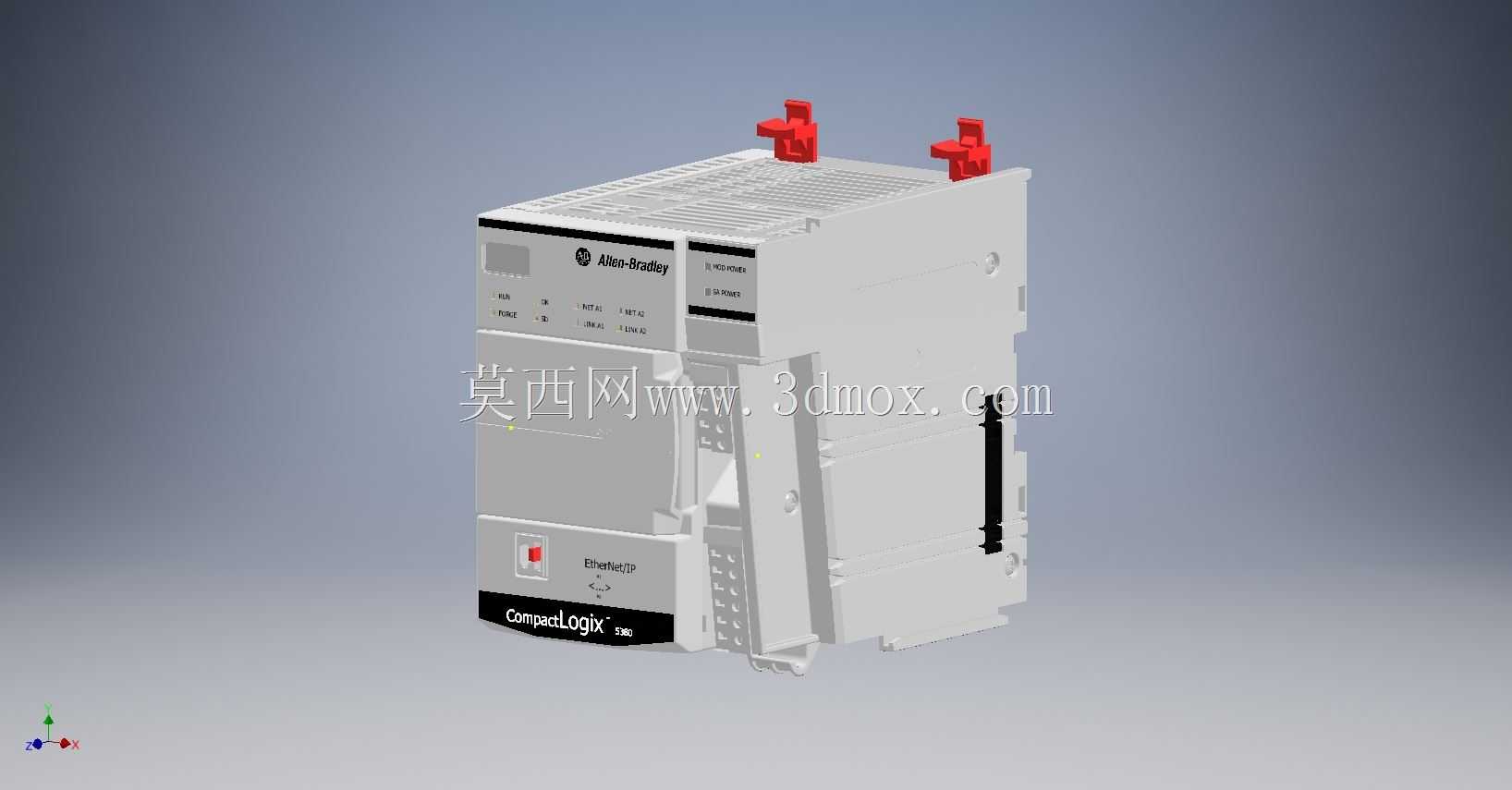

　　这套三维结构对应的是罗克韦尔CompactLogix 5069系列PLC配套的以太网通讯接口模块，属于中小型自动化控制系统里承担现场总线数据交互的核心外设部件，在离散制造产线、包装机组、水处理撬装设备、物流分拣线这类需要多节点组网的工控场景中使用频率很高。模块本体采用标准工业DIN导轨安装的长方体壳体结构，三维建模时完整还原了外壳的卡扣定位特征、前端RJ45网口的屏蔽金属衬套、端口内部的红色绝缘隔层、壳体两侧的弹性锁止弹片以及背部与PLC主机栈接的对接插槽，所有装配间隙、卡扣倒角、端口避让槽都按照实物测绘尺寸搭建，结构工程师在做控制柜内部布局校验时，可以直接调用该模型完成干涉检查，不需要二次补画安装特征。

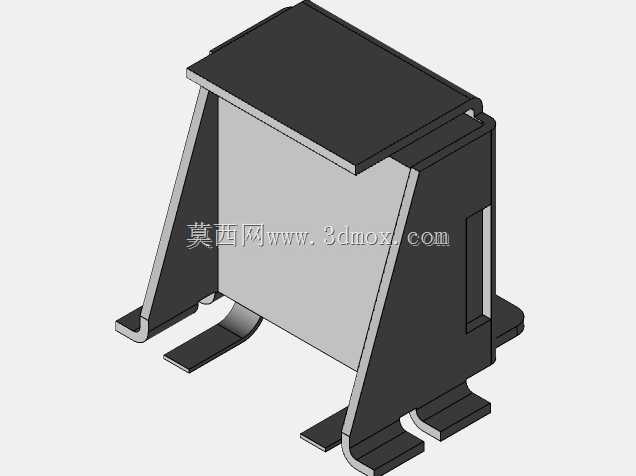

　　从实际功能逻辑来看，该通讯模块插装在5069系列PLC主机的左侧扩展槽位上，通过背板总线和控制器完成数据交换，前端的以太网端口支持EtherNet/IP协议，既可以向上对接车间SCADA系统、上位机组态软件，也可以向下连接分布式IO站、变频器、伺服驱动器、工业视觉相机这类支持同协议的现场设备，部分场景下还能承担模块间的互锁信号传输、程序远程上下载、设备故障诊断数据回传的作用。建模过程中特意保留了端口周围的金属屏蔽壳结构，这部分结构在实物中负责抑制车间内变频器、伺服驱动器产生的电磁干扰，避免强电磁环境下通讯丢包，壳体上的多处开槽与弹片结构一方面用于模块在导轨上的快速卡装，另一方面在多模块并排栈接时提供侧向定位，保证相邻模块的背板连接器精准对位，不会出现插针偏斜的问题。

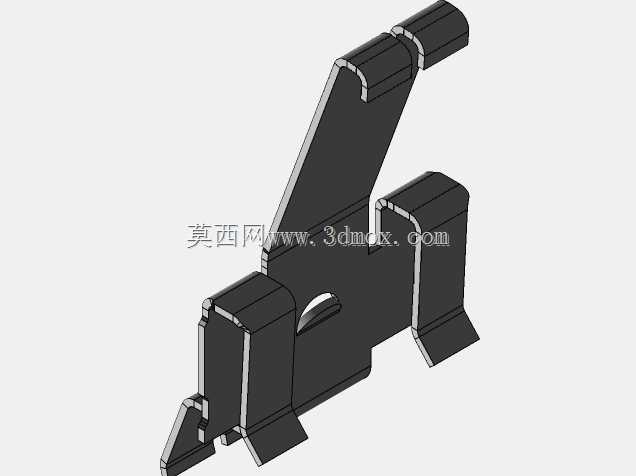

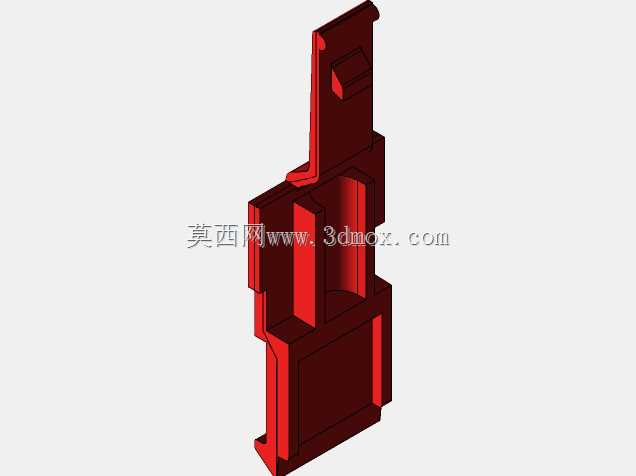

　　做控制柜布局设计时，该模块的安装边界需要重点核对：模块整体宽度适配5069系列统一的扩展模块尺寸规格，高度方向和同系列CPU、IO模块完全齐平，深度方向要预留出前端网线水晶头的插拔空间，通常柜内布线时会在模块前方留出至少35mm的操作余量，方便后期维护时插拔网线、查看端口状态指示灯。模块外壳两侧的弹性卡扣在三维模型中做了独立的特征表达，安装时先将模块背部上侧的挂钩挂在DIN导轨上沿，向下按压后下侧弹片自动卡入导轨下沿，拆卸时用一字螺丝刀拨动弹片即可快速取下，不需要额外拧固定螺丝，这种无螺丝快装结构在批量柜内组装时能大幅减少接线装配的工时。

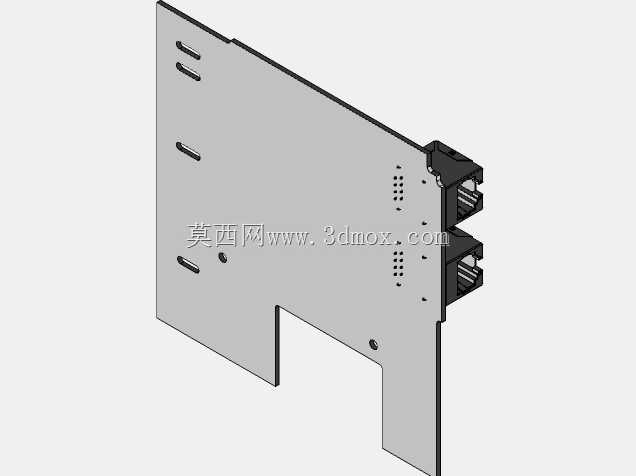

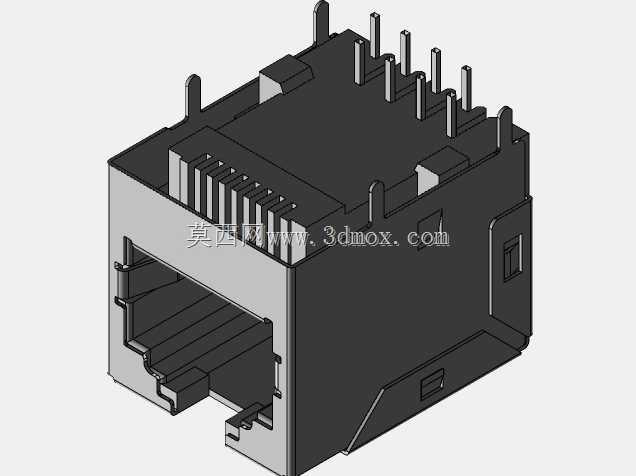

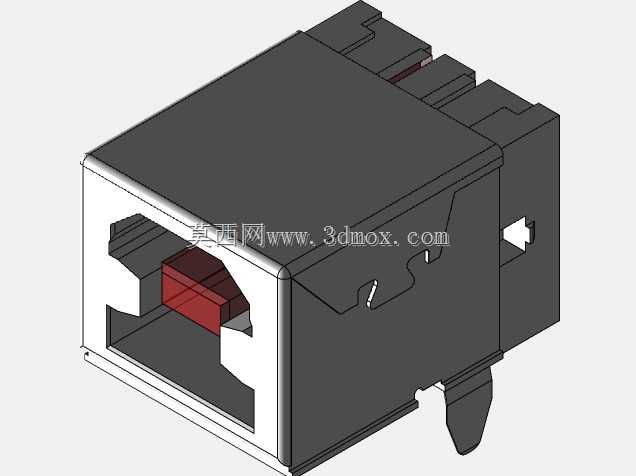

　　模型中前端网口的内部结构也做了完整还原，包括水晶头插入后的锁止卡位、屏蔽弹片的接触位置、端口内部的绝缘分隔筋，这些细节在做定制化面板开孔、柜内防尘盖设计时可以直接作为尺寸基准，避免开孔位置偏移导致网线无法完全插入。模块外壳采用的是工业级阻燃ABS材质，表面做哑光细纹处理，三维外观建模时还原了壳体表面的脱模斜度、上下壳的拼合缝、侧壁的散热小孔，这些散热孔沿模块侧面竖向排布，在模块长时间运行时可以让内部通讯电路产生的热量自然对流散出，不需要额外加装散热风扇，降低了后期维护的故障点。

　　在系统选型阶段，结构工程师把该模型导入控制柜装配体后，可以同步排布相邻的电源模块、CPU模块、数字量IO模块，核对整排模块在导轨上的总占用长度，提前在柜内安装板上规划出线槽、走线空间、端子排的位置，避免后期装配时出现模块和线槽干涉、柜门关闭时碰到网线接头的问题。相较于传统只画简化方块的布局方式，带完整细节的三维模型可以直接导出二维工程图，标注出模块的安装孔位、卡扣位置、端口坐标，给柜内安装、现场运维人员提供准确的装配参考，也能在前期设计阶段就排查出栈接顺序错误、操作空间不足这类隐性问题，减少现场调试时的返工量。
