工业宽屏人机交互触控操作终端

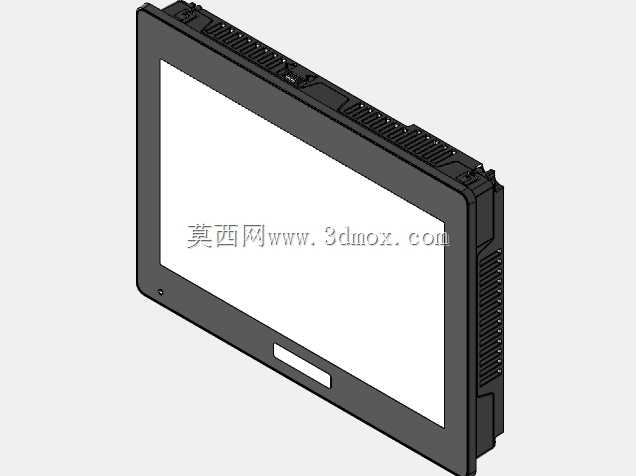

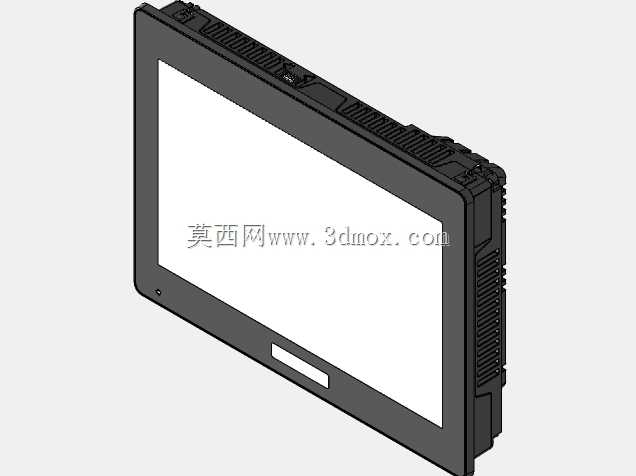

　　现场产线改造做电控柜布局时，最先要敲定的往往不是PLC排布，而是人机交互终端的安装边界——这款12寸宽屏工业触控终端，就是为柜面嵌入式安装场景做的结构方案。整机前框采用窄边矩形造型，正面预留整块触控显示区域，屏幕下方居中设置长条形标识铭牌槽，左下角布置一枚状态指示灯开孔，运维人员在车间远距离就能快速识别设备运行状态，不用凑近柜面排查。

　　从结构设计逻辑来看，整机后壳完全围绕柜内安装空间做适配：背部沿壳体四周排布整排散热鳍片，鳍片走向顺着柜内自然对流风道设计，终端运行时主板、触控驱动板产生的热量可以直接通过鳍片传导到柜内空气里，不需要额外加装散热风扇，既避免风扇积尘引发的故障，也省去风扇供电布线的工作量。后壳侧边预留多组卡扣与安装孔位，对应电控柜开孔的嵌入深度做了限位设计，安装时前框贴合柜面外侧，背部卡扣卡入开孔边缘，配合密封胶条就能实现面板正面的IP65防护，车间冲洗地面、扬尘环境下都不会有液体、粉尘渗入柜内。

　　实际产线应用里，这类终端大多部署在自动化生产线的主控柜、单机设备的操作侧、物流分拣线的工位节点：操作人员通过触控界面下发生产参数、查看设备报警代码、调取实时运行数据，替代传统的物理按钮+指示灯面板，大幅减少柜面开孔数量。做三维布局时需要重点核对几个安装边界：首先是面板开孔尺寸，要匹配前框的压边宽度，预留胶条的压缩余量，避免开孔过大导致前框无法遮盖缝隙；其次是柜内纵深尺寸，后壳散热鳍片末端要和柜内布线槽、接触器、端子排留出至少20mm的散热间隙，不能紧贴其他发热元件，防止热量堆积；最后是接线空间，后壳底部的通讯口、电源接口位置要预留走线弯折半径，避免网线、电源线过度弯折导致接触不良。

　　结构细节上，前框采用高强度工程塑料一体成型，边角做小圆弧过渡，既避免安装时划伤操作人员，也能在设备受到轻微碰撞时缓冲冲击力。背部的安装卡扣设计成快拆结构，后期维护时不需要把整个电控柜拆开，从柜面外侧就可以撬动前框取出终端，直接更换屏幕或者驱动主板，大幅缩短停机维护时间。屏幕正面的触控面板覆盖钢化防护玻璃，表面做防眩光处理，车间顶部的照明灯光、白天的自然光照射下都不会产生明显反光，操作人员站在操作位就能清晰看清界面内容。

　　针对不同的安装场景，这款终端的结构也兼容两种部署方式：除了标准的嵌入式柜内安装，背部预留的螺孔也可以搭配悬臂支架，实现悬臂悬吊安装，用在大型机床、焊接工作站的操作侧，操作人员可以根据作业位置随意调整屏幕的角度和距离。建模过程中把所有散热鳍片、卡扣、接口开孔、指示灯位都做了1:1还原，结构工程师在做电控柜整体设计时，可以直接把模型导入装配环境，提前核对开孔位置、干涉情况，不用后期反复测量实物尺寸调整柜体加工图纸，从设计源头避免安装时出现开孔不匹配、纵深空间不足的问题。

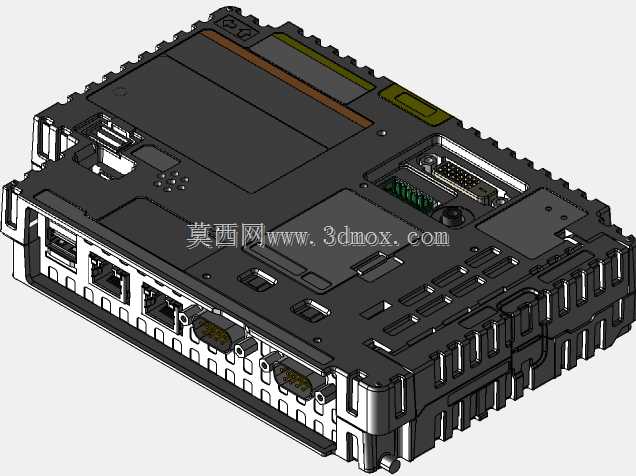

　　从电气适配的角度，终端背部的接口区域做了分区隔离，电源接口、以太网口、串口各自分开布置，接线时强弱电走线可以分开梳理，减少信号干扰。壳体的散热鳍片不仅增大散热面积，也同时起到加强筋的作用，提升后壳的整体刚性，长期在车间振动环境下运行，壳体不会出现变形、接口松动的问题。
