施耐德ATV320变频调速驱动器

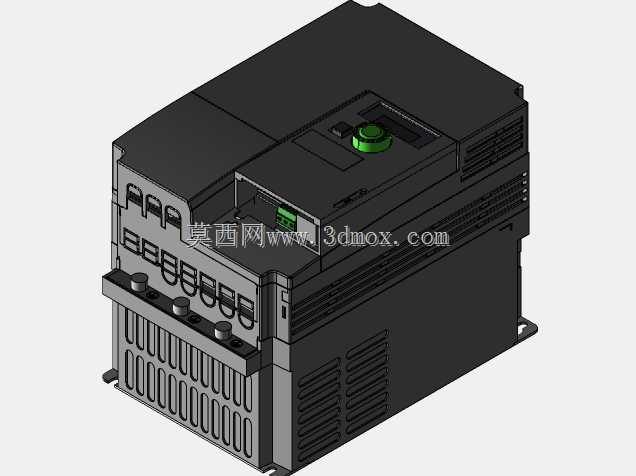

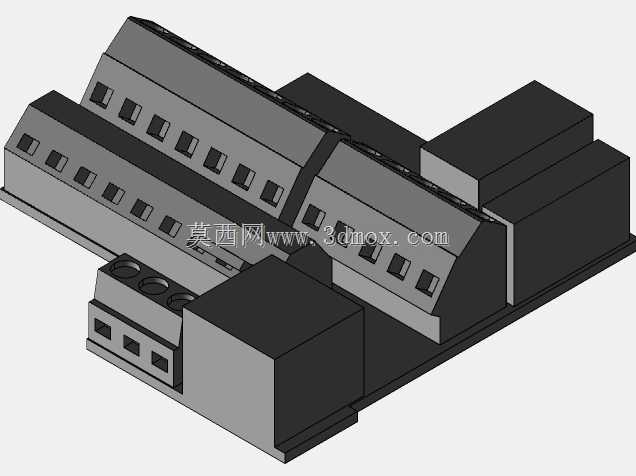

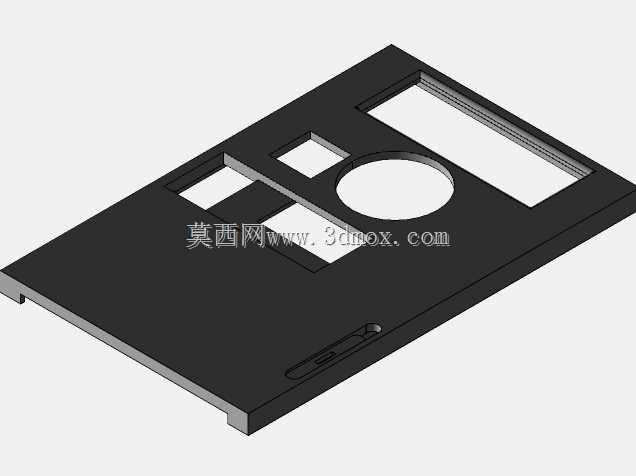

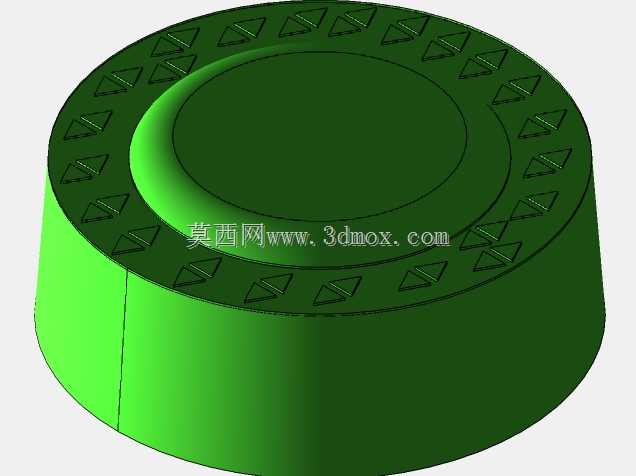

　　在中小型自动化产线的电气柜布局阶段，变频器往往是动力回路里占用空间较大、同时又需要兼顾散热与接线操作的核心部件，这款ATV320系列变频驱动器的三维结构，完整还原了书本型/紧凑型机座的真实装配形态，给电控设计人员做柜内干涉校核提供了很扎实的参照。从整机外轮廓来看，机身主体采用方正的塑壳加底部散热筋的组合结构，正面上方布置了带绿色旋钮的操作面板区域，调试人员不用打开柜门就能完成频率给定、参数读取与启停操作；面板下方预留了通讯扩展卡的插接窗口，现场接入Modbus、CANopen这类工业总线时，直接把扩展模块卡入槽位即可，不用额外改动主壳体。机身下半部分是主回路接线端，强电的输入输出端子、接地端子沿正面横向排布，端子外侧带防护盖板，

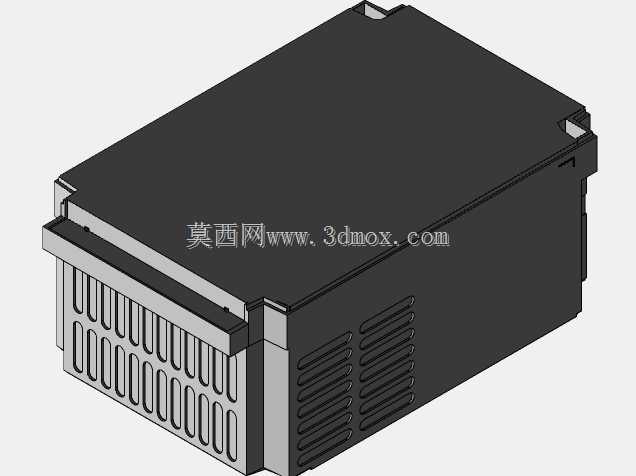

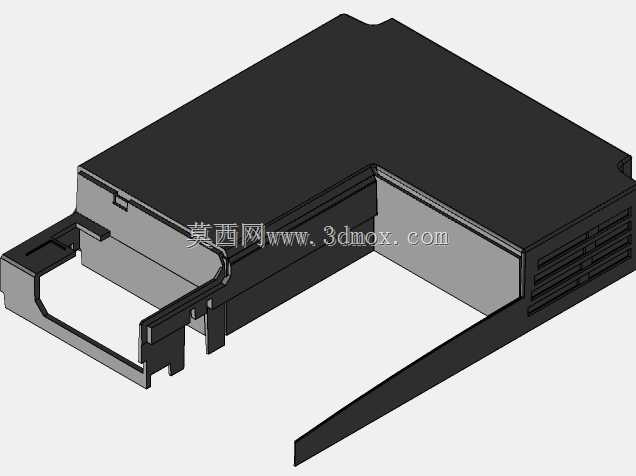

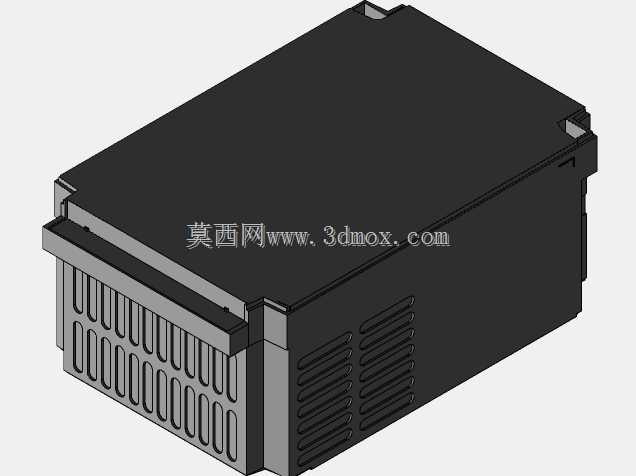

　　柜内布线时三相进线、电机出线可以顺着柜体两侧的线槽顺直走向，不用在设备背后预留大量弯折空间。底部延伸出的密集竖向散热鳍片是这款机型很典型的结构特征，功率器件的热量直接传导到铝制散热底座，自然对流或者柜内强制风冷时，气流顺着鳍片间隙从下往上带走热量，建模时鳍片的间距、壁厚都按照实物比例还原，做热仿真或者风道规划时可以直接参考这个流道形态。机身左右两侧开出了多组横向通风槽，和底部散热风道形成贯通的冷却路径，即使柜内并排安装多台同型号驱动器，相邻设备之间只要留出规范的侧向间隙，就不会出现热风循环积聚的问题。底部两侧伸出的安装固定耳带预制安装孔，既支持标准DIN导轨卡扣挂载，也可以用螺栓直接锁固在柜内安装板上，

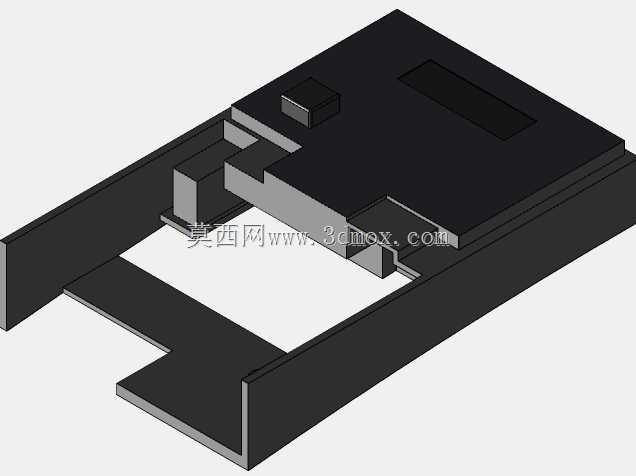

　　两种安装方式的孔位边界在模型里都有明确体现，做安装板开孔图时可以直接提取定位尺寸。从实际应用场景来说，这类变频器大量用在输送带调速、小型风机水泵节能运行、机床主轴进给驱动、包装机械的辊筒同步控制这类场合，它的负载适配能力覆盖普通异步电机和永磁同步电机，结构设计上把强电接线区和弱电通讯区做了物理分隔，减少动力线对信号的干扰。建模过程中壳体的拼接止口、侧面卡扣的配合位置都做了细化，外壳分件的逻辑和实际产品装配顺序一致：先把散热底座和功率模块组装，再扣合左右侧壳，最后装上面板盖板与端子防护件，工程师做二次结构改造比如外加外置操作面板延长支架、柜内安装挡板时，可以直接在对应装配面上做特征匹配，不用反复测量实物尺寸。整机的边角做了小圆角过渡，

　　没有突兀的外凸结构，柜内排布时可以紧贴线槽边缘布置，最大化利用电控柜的内部空间；顶部的预留卡扣位置也兼容外置制动单元、EMC滤波器的叠装扩展，当现场需要选配附件时，不用更换整台驱动器的安装位，直接在原有边界上叠加附件即可，不会和周边元器件产生碰撞干涉。
