库德肘节式埃尔博根弯管连接结构

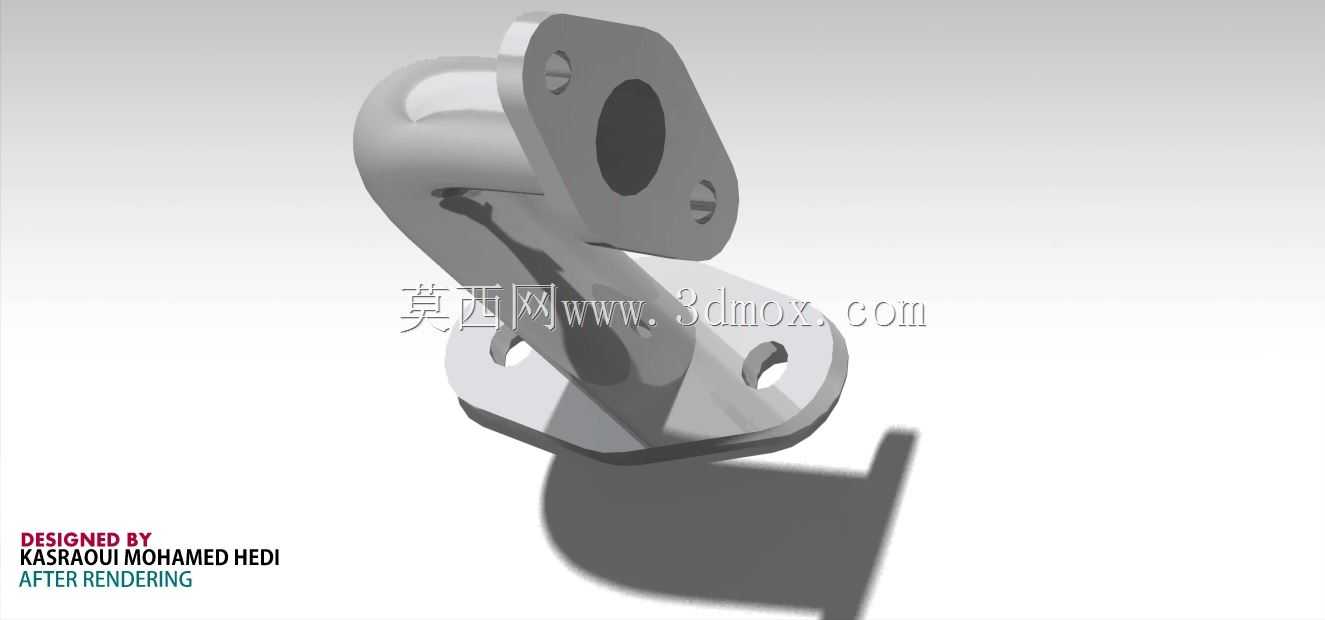

这类弯角连接结构常应用在流体输送管路的转角布设场景中，不管是工业气动回路、低压液压管线还是小型设备的冷却介质通路，遇到需要90度转向同时要兼顾两端安装面贴合密封的需求时，这类一体成型的弯角接头就能避免多段直管拼接带来的密封点过多、安装空间占用大的问题。从结构本身来看，两端的法兰安装面都做了加厚凸台设计，每个法兰面上预留了两个对称的螺栓过孔，安装时可以直接通过螺栓将接头两端分别固定在对应设备接口或者管路端面上，法兰面的平面度在设计时做了专门控制，配合密封垫片就能实现稳定的静密封，不会出现介质渗漏的情况。弯管部分采用了平滑的圆弧过渡，没有直角弯折的死角，介质在内部流通时不会出现湍流滞流的情况，能有效降低管路的压力损失，同时一体成型的结构相比焊接拼接的弯管，不存在焊缝应力集中的问题，长期承受管路内压或者轻微振动时也不容易出现开裂失效的情况。设计过程中优先考虑了安装边界的适配性，两端法兰的安装孔位间距做了标准化适配，能匹配常规同通径的管路接口尺寸，弯管的弯曲半径控制在合理范围，既不会因为弯曲半径过小导致介质流通阻力陡增，也不会因为弯曲半径过大导致整体结构占用过多安装空间，在狭小的设备舱内布设管路时，这个尺寸的弯角接头能很好地适配周边其他零部件的排布，不会出现安装干涉。结构的壁厚做了均匀化处理，弯管段和法兰段的壁厚过渡平缓，在建模阶段通过曲面和实体结合的设计方式，保证了内外壁的曲面连续性，后续如果需要做有限元受力分析，模型的网格划分不会出现局部畸变，能准确模拟不同压力工况下的应力分布情况。实际选型使用时，这类一体弯角接头适合用在对管路整洁度、密封可靠性有一定要求的中小型设备上，相比采用多个接头拼接的转角结构，零件数量更少，安装工序更简单，后期维护时拆卸也更方便，不需要拆解多段连接结构就能单独更换该接头，能有效降低设备的装配和维护成本。
