壁挂式折叠毛巾挂架结构设计

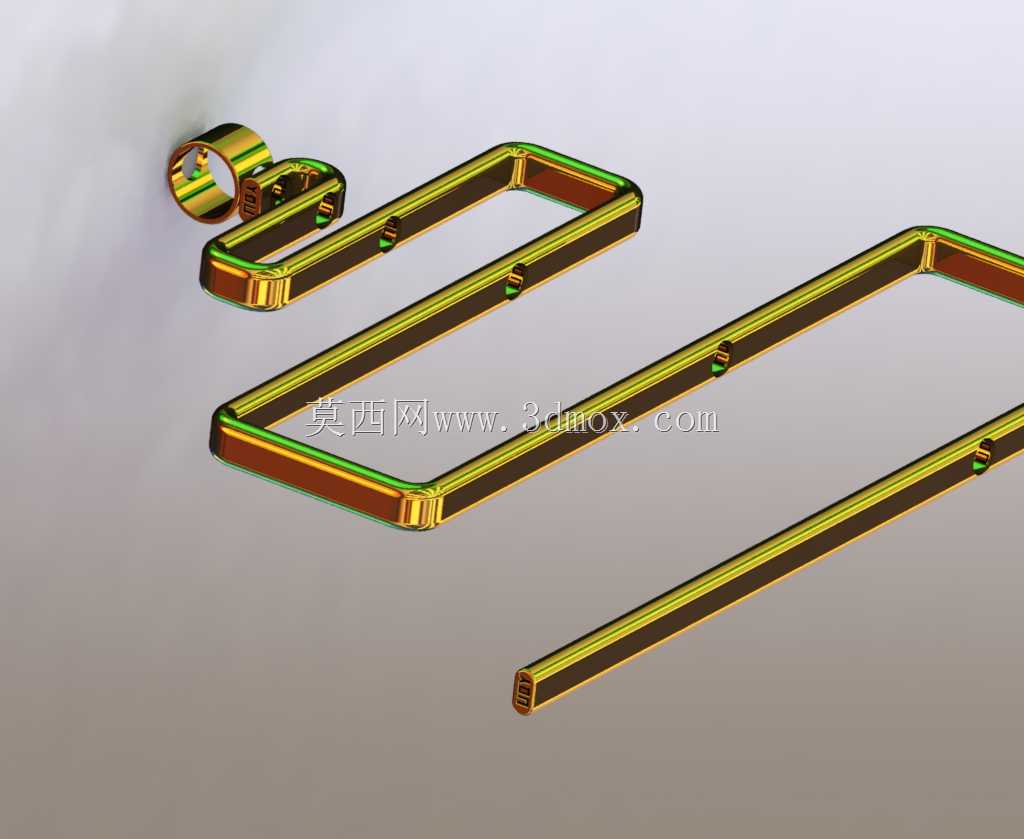

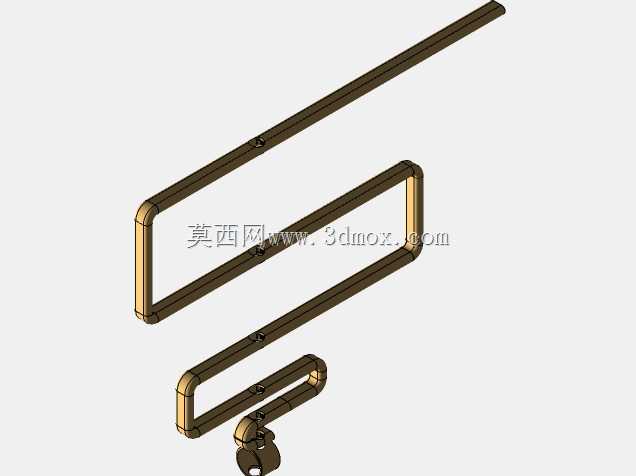

这款壁挂式折叠挂架主要面向卫浴场景设计，可安装于卫生间干区墙面、淋浴区旁侧墙面或是小户型阳台洗衣区墙面，用来悬挂毛巾、擦手巾、小型清洁布等织物，解决小空间卫浴区域的置物收纳需求，避免多根毛巾叠放滋生异味的问题。从结构设计逻辑来看，挂架采用多段铰接式折叠结构，闲置状态下可将多根挂杆向上翻折贴合墙面，仅占用极小的墙面投影空间，使用时可根据悬挂需求将对应长度的挂杆翻下展开，最长段挂杆展开后可同时悬挂2-3条成人毛巾，短段挂杆可用来悬挂擦手巾、沐浴球等小型卫浴用品。安装端采用同轴套环结构，可直接套入预先固定在墙面的圆形基座上，套环与基座之间预留了微小的转动间隙，既可以保证挂架折叠转动时的顺畅度，也能避免长期使用后铰接部位出现卡滞磨损。挂杆主体采用空心薄壁矩形截面设计，在保证整体结构刚性、悬挂重物时不出现明显下弯变形的前提下，尽可能降低整体自重，减轻墙面安装基座的承重负荷，挂杆边缘全部做了R2圆角过渡处理，没有尖锐棱角，避免日常使用时剐蹭织物或是磕碰人体。挂杆上预留的多个沉头安装位，可在后期加装防滑硅胶套，避免悬挂的毛巾轻易滑落，同时也能减少金属挂杆与潮湿织物长期接触出现的锈蚀问题。安装边界方面，固定基座的安装孔位间距适配常规卫浴墙面的瓷砖铺贴模数，不需要额外破坏瓷砖拼缝即可完成打孔固定，挂架完全展开后距离墙面的伸出长度控制在120mm以内，不会过度占用卫浴空间的通行宽度，折叠状态下距离墙面的厚度仅为35mm，不会对日常走动造成阻碍。铰接部位的转轴采用过盈配合设计，转动时带有一定阻尼感，挂杆翻折后可以停留在任意角度，不会因为自重出现自动滑落的情况，整体结构没有复杂的弹性零件，长期在潮湿卫浴环境下使用也不容易出现结构失效的问题。
