教学演示用三角带轮传动机构三维设计

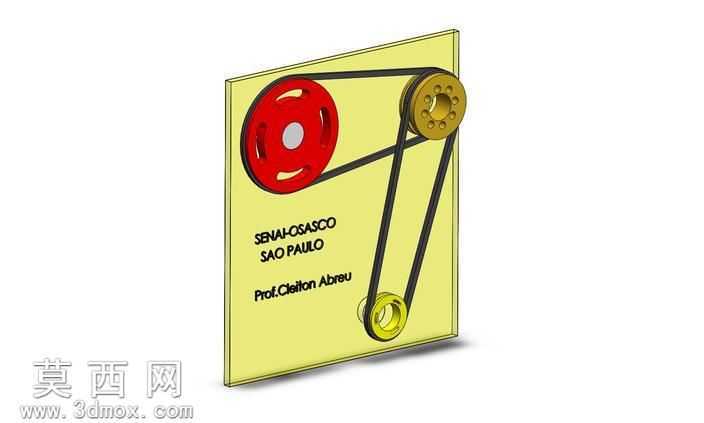

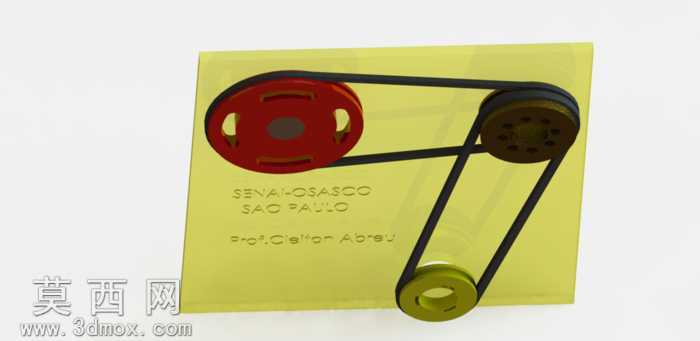

本作品为面向机械原理教学场景设计的三角带轮传动机构三维模型，采用自上而下的参数化建模思路完成整体搭建，建模过程优先确定整体安装基准平面，以承载板的安装面作为所有零部件的定位基准，先完成整体传动布局的骨架草绘，明确三个带轮的中心距、安装位置、皮带缠绕路径的关键参数，再基于骨架基准逐一拆分创建各个带轮、传动皮带、安装承载板的独立零件特征。建模过程中对带轮的轮槽结构做了参数化处理，轮槽的角度、深度、节圆直径均匹配标准三角带的尺寸规范，保证带轮与皮带的装配贴合度符合实际传动的配合要求，大直径主动带轮采用辐板式结构，在轮辐位置开设减重孔，既还原真实带轮的轻量化设计特征，也通过开孔结构强化模型的视觉辨识度，两个从动带轮分别采用不同直径规格，还原三角带传动的变速传动特性。材质与渲染环节，承载板选用哑光浅黄色工程塑料材质，表面添加轻微的磨砂质感模拟教学演示板的真实触感，主动带轮采用亮红色烤漆金属材质，中间从动轮采用黄铜色金属材质，下方张紧带轮采用亮黄色金属材质，通过差异化的材质色彩区分不同功能的传动部件，传动皮带选用黑色哑光橡胶材质，表面添加细微的颗粒纹理还原橡胶皮带的真实质感，渲染过程中调整环境光角度，在带轮的金属表面形成柔和的反光效果，同时在承载板下方添加微弱的投影，提升整体模型的立体层次感。结构设计上还原了三角带传动的开放式缠绕布局，皮带依次绕过大主动轮、上从动轮、下张紧轮形成三角闭环传动路径，所有带轮均添加了装配约束，可模拟真实的带传动运转过程，张紧轮的位置预留了调整空间，可直观演示皮带张紧度调节对传动效果的影响，整体模型结构简洁清晰，所有零部件无多余冗余特征，装配关系完全符合实际机械装配规范，既可以作为机械原理课程的演示教具，也可作为基础传动结构设计的参考范例，帮助学习者理解自上而下建模思路在装配体设计中的应用逻辑，掌握带传动结构的关键设计要点与参数匹配规则。
