23RU规格外墙安装电气机架柜三维设计

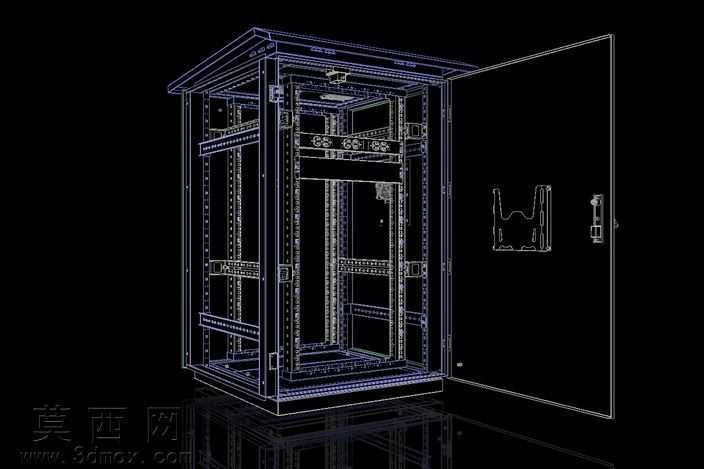

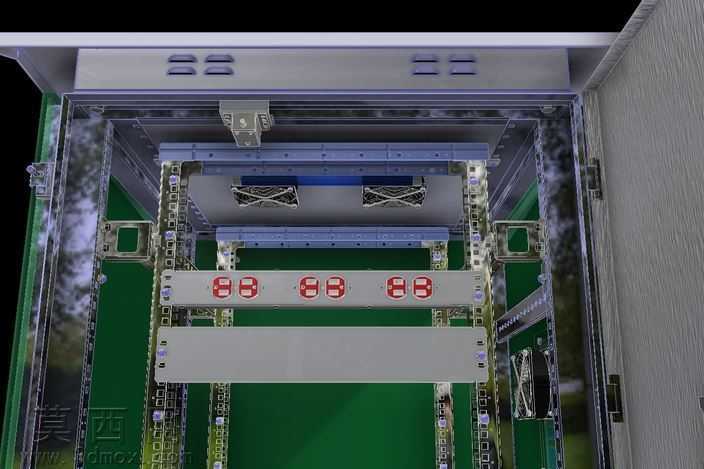

本作品为适配外墙安装场景的23RU规格电气机架柜三维建模成果，建模过程中严格遵循标准机柜RU尺寸规范，对柜体内部的层架排布、安装位预留、结构支撑体系做了精细化还原。建模阶段首先完成柜体主体框架的搭建，精准还原了镀锌材质柜板的厚度、折边结构与拼接逻辑，对外墙安装所需的侧边固定位、门框铰链安装槽做了细节刻画，保证结构尺寸完全符合实际安装的公差要求。内部结构设计上，按照电气元件安装的常规排布逻辑，依次设置了顶部走线层、多层设备安装托架、底部理线空间，每个安装托架的固定孔位、导轨卡槽都做了1:1还原，托架上预留的标识位也按照实际运维需求做了对应建模，方便后期元件安装时的点位识别。材质渲染环节，柜体外壳采用镀锌钢板材质参数，还原金属板材的哑光磨砂质感与轻微金属反光特性，内部安装层架采用静电喷塑的浅灰色金属材质，柜内背板还原了绝缘绿色涂层的质感，金属结构件的边缘做了细微倒角处理，避免渲染时出现生硬的棱角反光，整体渲染效果贴近真实柜体的视觉质感。设计思路上充分考虑外墙安装的使用需求，柜体框架做了加强筋结构设计，提升柜体整体的抗形变能力，内部托架采用可调节式安装结构，可根据不同尺寸的电气元件灵活调整安装间距，柜门与柜体的贴合处预留了密封件安装位，适配外墙场景的防水防尘需求，走线区域预留了充足的弯曲半径空间，避免线缆敷设时出现过度弯折的问题，整体建模既保证了结构的准确性，也充分还原了实际产品的设计细节，可用于电气安装方案展示、柜体结构验证、安装施工交底等场景使用。
