成型机用方形安装承载底板结构

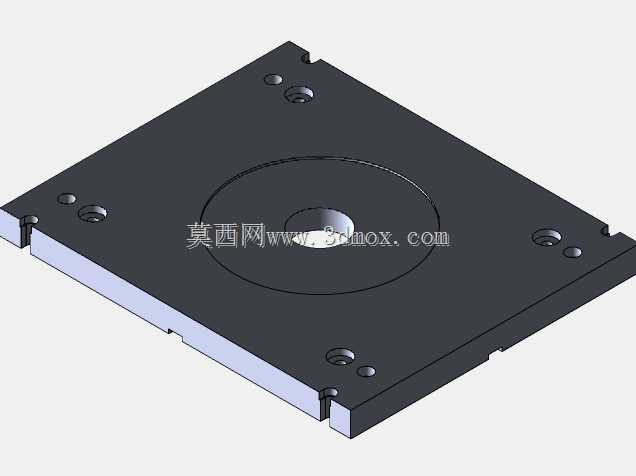

在冲压、注塑类成型设备的工装搭建环节，这类方形底板是整套模具与设备台面衔接的核心承载构件，日常工况下需要承受上模往复冲压带来的持续交变载荷，同时要保证模具安装后的同轴度精度，避免长期运行后出现模位偏移导致的成型件尺寸超差问题。从结构设计来看，整块板材采用方正的矩形构型，边缘做了适配设备台面卡槽的凸台缺口设计，安装时可以直接卡入成型机工作台的预设定位槽内，省去额外的侧向定位工序，也能避免设备运行过程中底板出现横向窜动。板面中心设置了大尺寸环形沉台，中心预留贯通安装孔，主要用于定位成型模具的模仁基准轴，沉台的深度与直径尺寸经过公差匹配，能够保证模仁装入后端面与底板表面贴合度达标，不会出现局部悬空导致的受力断裂问题。围绕中心沉台，板面四个对角区域对称布置了多组阶梯安装孔，每组孔包含一个沉头螺丝孔与配套的定位销孔，沉头孔用于穿装锁紧螺栓将上模或下模基座压紧在底板表面，销孔则用于打入圆柱销实现模具的精确定位，消除螺栓装配间隙带来的位置偏差。孔位的对称布局能够让锁紧力均匀分布在整个板面，避免单侧锁紧力过大导致底板翘曲变形。板件的厚度经过载荷校核，能够覆盖常规中小型成型设备的合模力承载需求，侧边的缺口除了定位作用外，还预留了模具冷却管路、顶出机构走线的避让空间，不会在模具装配时出现管线与底板干涉的问题。设计过程中优先考虑了加工工艺性，所有孔位均采用垂直板面的直孔加工，沉台采用铣削一次成型，没有复杂的曲面特征，普通数控铣床即可完成全工序加工，降低了零件的制造成本与加工周期。安装边界方面，底板的外形尺寸与常规400吨级成型机的工作台安装槽尺寸完全适配，不需要额外做裁切改孔即可直接装机使用，板底平面做了磨平处理，平面度控制在0.02mm以内，保证与设备台面贴合后不会出现间隙，避免长期受载后出现应力集中导致的板件开裂。这类底板除了用于成型机模具安装外，也可作为自动化装配线的工装承载基板使用，在板面加装定位夹具后即可承载待装配工件，适配多工位自动化设备的工装搭建需求。
