金属表带款智能腕表外观结构设计

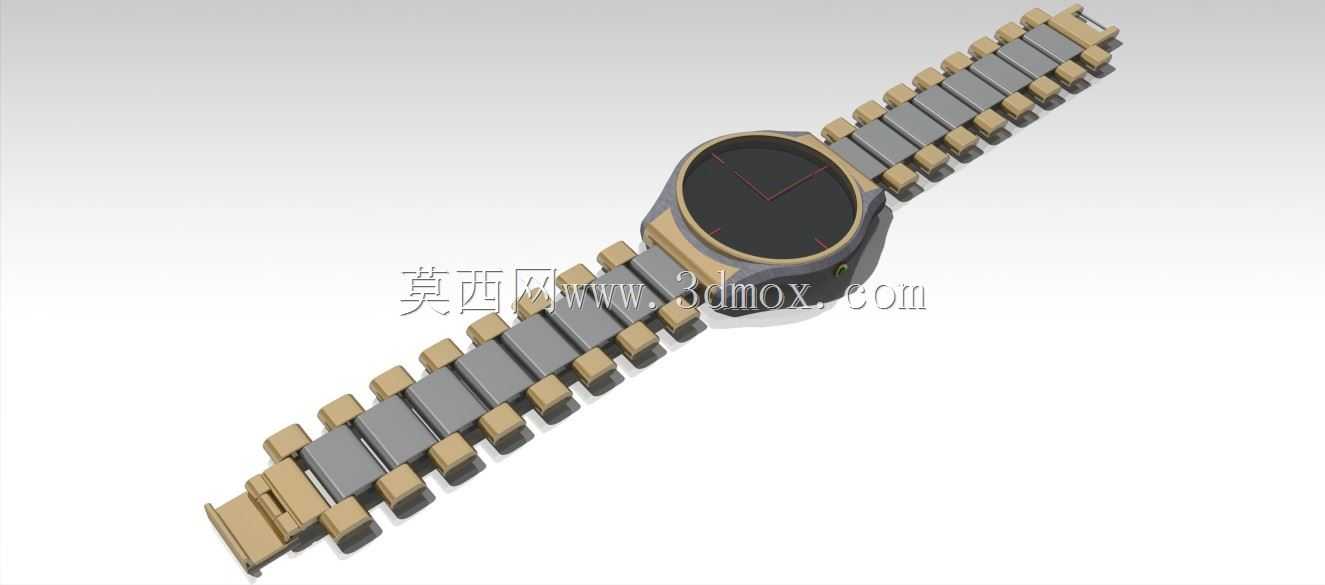

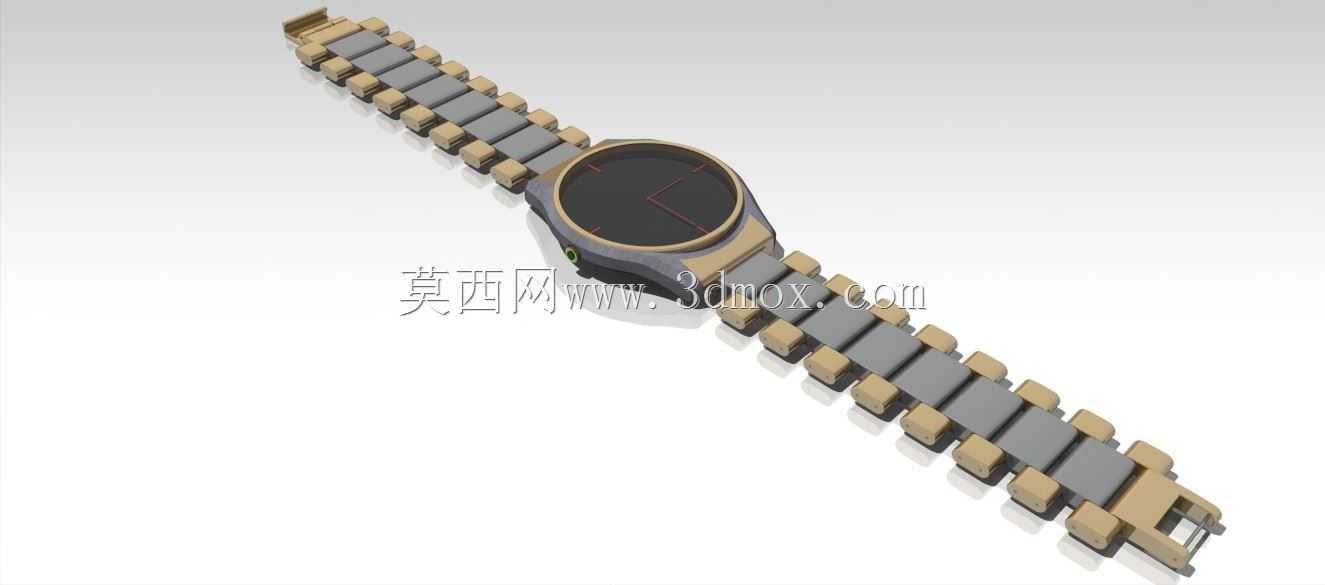

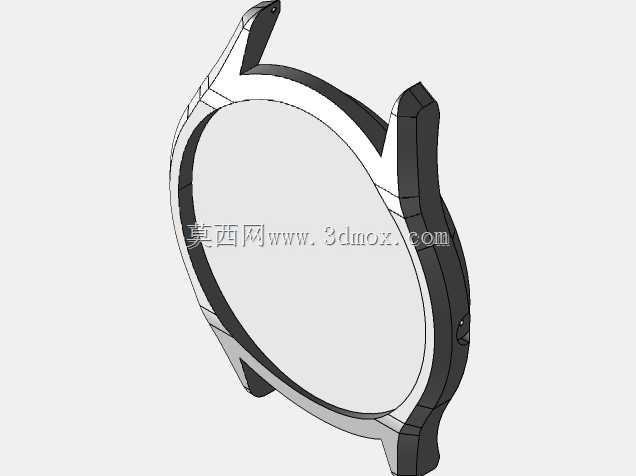

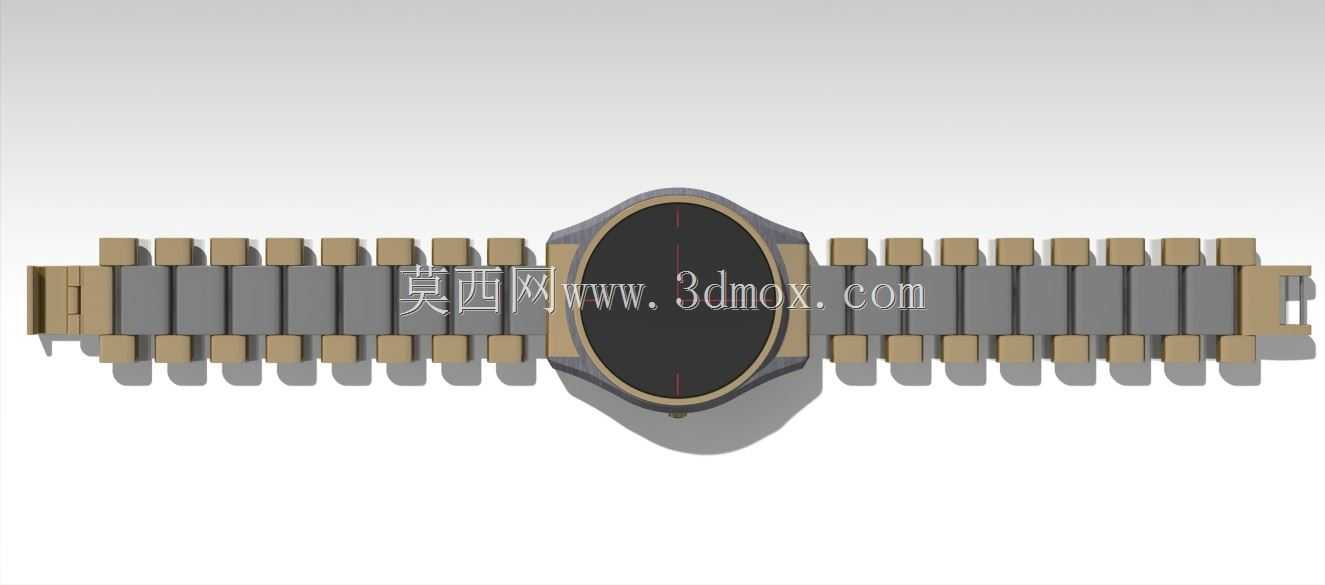

日常消费级穿戴设备的结构设计中，腕表类产品的细节处理直接决定佩戴体验与外观质感，这款金属表带腕表的三维结构，完整覆盖了从表壳装配到表带链节衔接的全链路结构逻辑。从实际使用场景出发，该款腕表适配日常通勤、商务场合佩戴，金属表带的链节采用分段式铰接结构，每一节链节都预留了标准的销轴安装孔位，相邻链节之间的配合间隙控制在0.1mm以内，既保证表带弯折时的活动自由度，适配不同粗细的手腕曲率，又避免链节晃动产生的松散感，长期佩戴也不会出现夹汗毛、卡手腕的问题。表壳部分采用圆形轮廓设计，表圈与表身的配合台阶做了0.2mm的错位止口，装配时可以直接定位，不需要额外做治具校准，表镜安装位预留了0.3mm的粘接槽，适配常规厚度的蓝宝石或矿物玻璃表镜，槽底做了均匀的溢胶槽，打胶装配时多余的胶液会流入槽内，不会溢出到表镜表面影响外观。表盘区域的内凹结构预留了显示屏、触控层以及内部机芯的安装空间，表壳侧面的按键位做了密封槽设计，可以加装O型密封圈满足基础生活防水要求，表耳位置和表带首节的衔接采用快拆生耳结构，用户不需要额外工具就可以自行更换不同款式的表带，兼顾不同场景的佩戴需求。从设计逻辑上看，这款腕表的结构没有做过多冗余的异形曲面，所有链节的外形都采用统一的参数化特征建模，调整链节数量就可以适配不同长度的表带需求，表壳的所有外表面圆角都做了统一的R0.5处理，和表带链节的圆角保持视觉上的一致性，佩戴时接触皮肤的位置全部做了钝边处理，不会出现棱角剐蹭皮肤的问题。尺寸边界上，表壳整体外径控制在42mm，厚度控制在10mm，属于常规男款腕表的适配尺寸，表带单节宽度为20mm，完全展开后总长度为220mm，覆盖绝大多数成年男性的手腕佩戴尺寸，表耳之间的间距为20mm，和表带宽度完全匹配，装配后不会出现表带左右窜动的问题。结构设计过程中，所有配合位的公差都按照消费电子类产品的通用公差标准设定，金属件的加工公差控制在±0.02mm，装配公差控制在±0.05mm，既满足量产加工的精度要求，又不会因为公差要求过高提升不必要的加工成本，链节之间的铰接销轴采用标准的1mm直径不锈钢轴，属于通用五金配件，不需要单独开模定制，进一步压缩了量产的供应链成本。
