立式手动快速压紧工装夹具结构

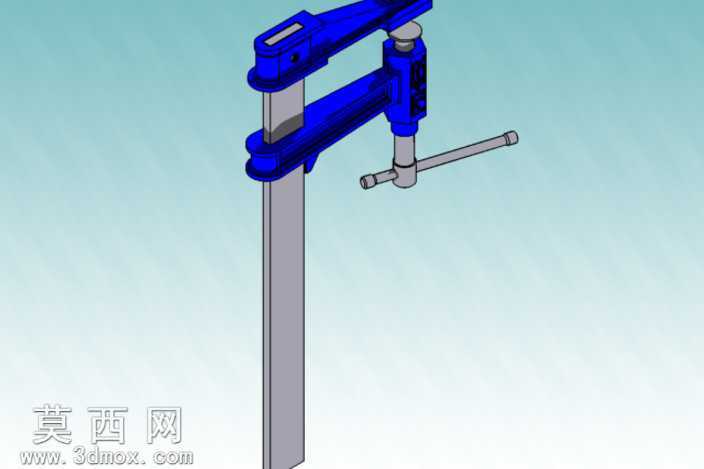

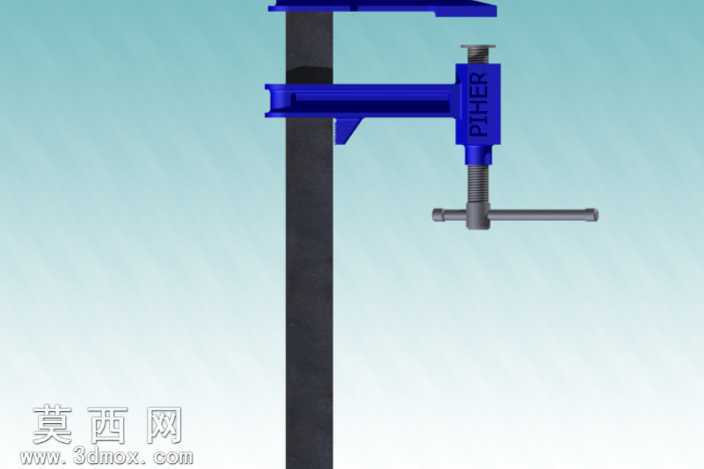

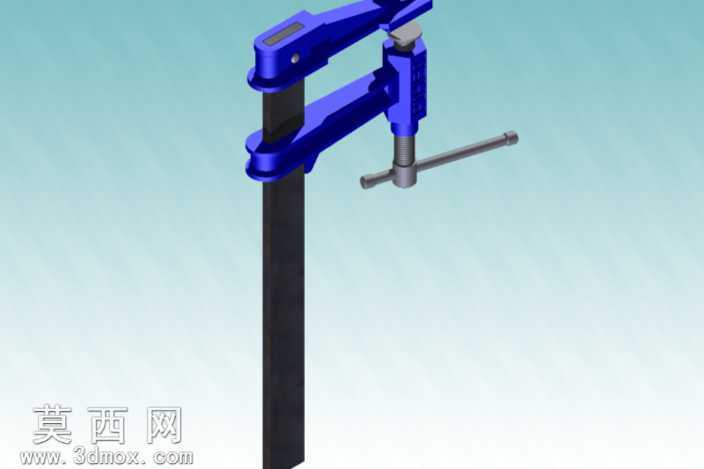

本作品为立式手动快速压紧类夹具的三维建模成果，建模过程中以实际工装使用场景的功能需求为核心导向，首先完成整体结构的比例规划，确定垂直支撑立柱、夹紧臂组件、施压螺杆、操作手柄四大核心模块的尺寸匹配关系，确保各部件装配后无运动干涉。建模阶段先通过草图绘制各零件的截面轮廓，针对支撑立柱采用长方体拉伸成型，保证立柱的结构强度与导向稳定性；夹紧臂部分采用多段拉伸与倒角结合的建模方式，还原臂体的流线型结构与安装铰接位的配合精度，铰接孔位置严格按照转动行程设计，确保夹紧臂可绕铰接点顺畅开合，实现大行程的工件取放空间。施压螺杆部分采用螺旋线扫描生成螺纹特征，搭配下端的压头结构与上端的T型操作手柄，还原手动旋压的操作逻辑，手柄与螺杆的连接位做了圆角过渡处理，避免应力集中的结构缺陷。材质渲染阶段，对夹紧臂、操作手柄等受力操作部件赋予深蓝色金属烤漆材质，模拟工业工装的表面处理工艺，支撑立柱赋予哑光黑色金属材质，突出结构的厚重稳定感，螺杆、铰接销轴等传动部件赋予亮银色金属材质，区分不同功能部件的视觉层次，压头下端面做了防滑纹理的细节建模，提升压紧作业时的摩擦力，避免工件滑脱。结构设计上充分考虑手动操作的人机工程学，T型手柄的长度适配人手握持施力的力矩需求，夹紧臂的开合角度可适配不同厚度的工件装夹需求，整体结构无冗余零件，各部件的装配关系清晰，铰接位的间隙控制合理，既保证转动灵活性又避免过大旷量影响夹紧精度。设计思路围绕快速装夹、操作便捷、结构可靠的核心需求，摒弃复杂的动力结构，采用纯机械手动结构实现稳定压紧功能，可广泛应用于钳工装配、工件钻孔、焊接定位等场景的工件固定作业，建模过程中对所有配合面做了公差适配的细节处理，确保模型可直接用于后续的工程图导出、3D打印验证或者工装加工参考，各零件的特征树逻辑清晰，参数化建模的方式支持后续根据实际使用需求快速调整夹持行程、压紧力等核心参数，适配不同规格的工件装夹要求。
