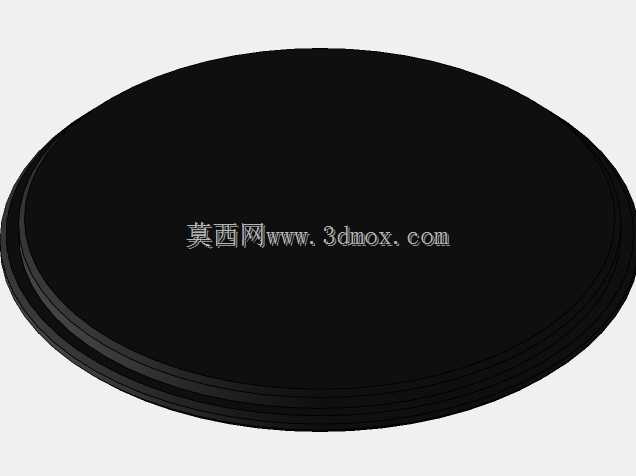

吉他弦钮封闭式调音结构三维数模

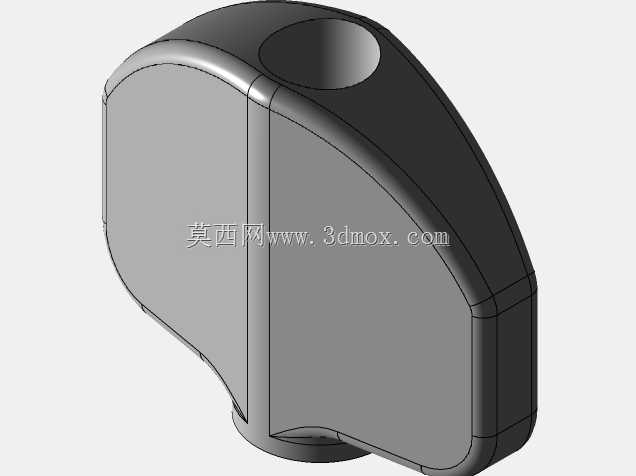

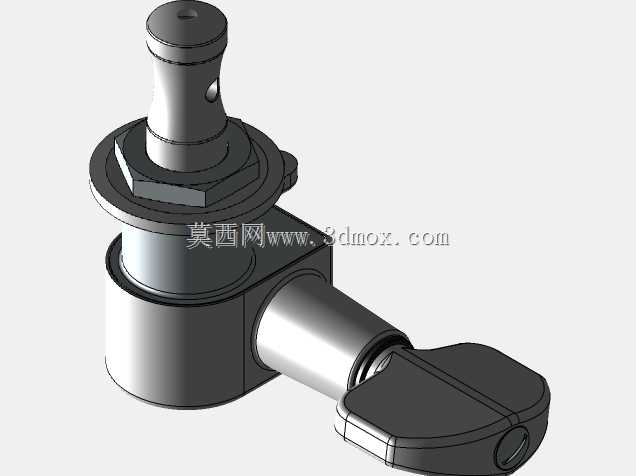

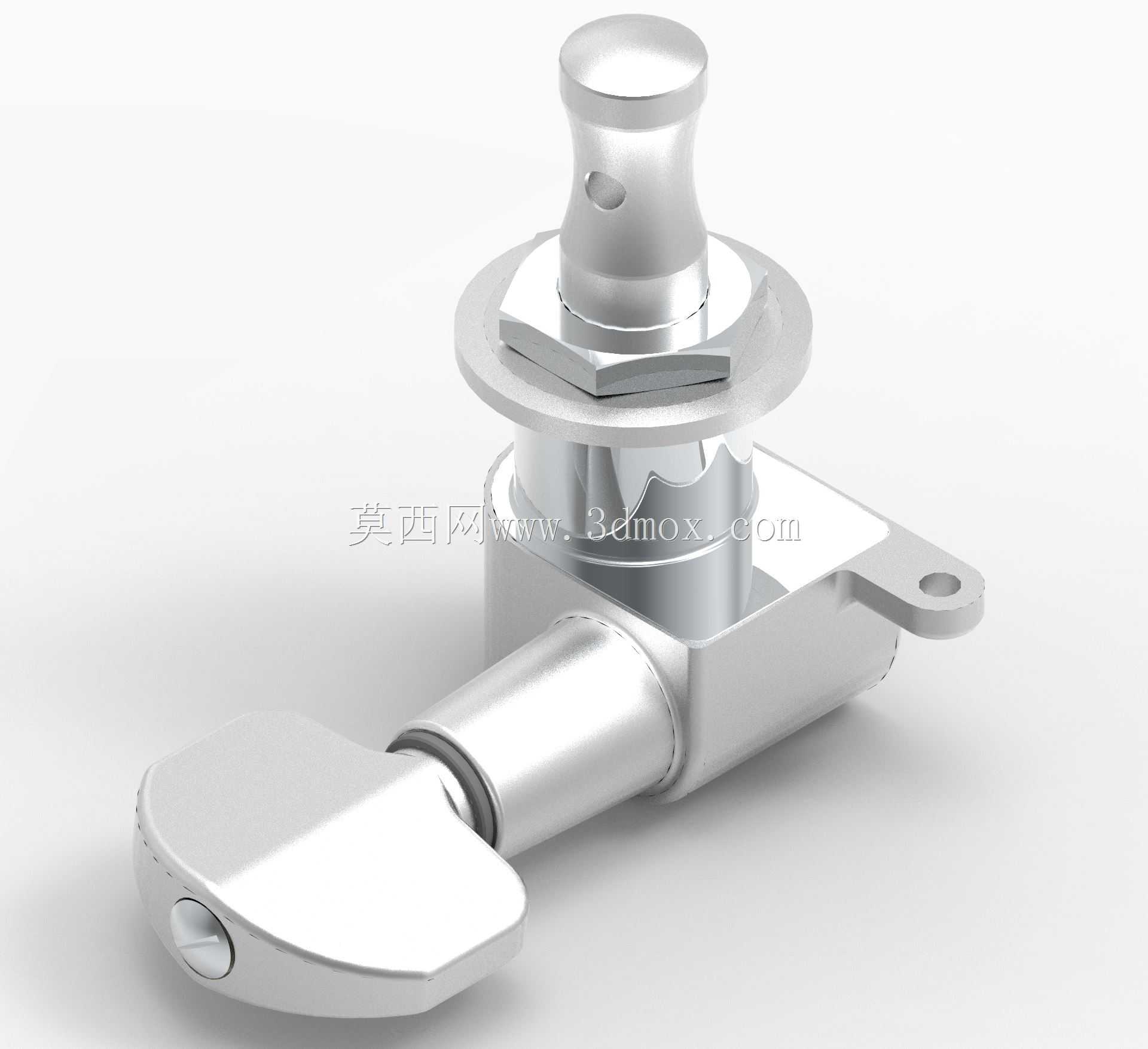

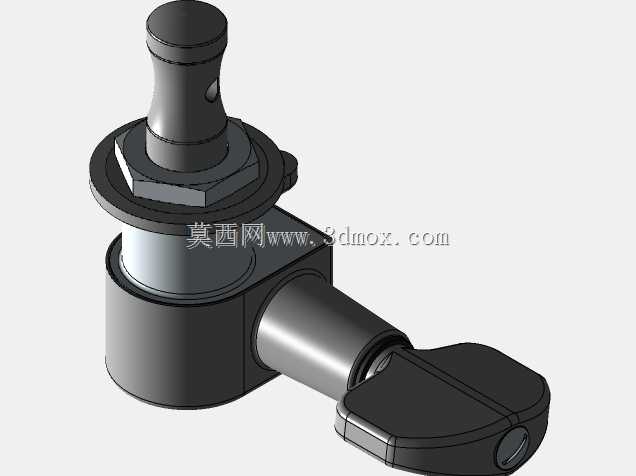

这款调谐器也就是弦乐器常用的封闭式弦钮，核心应用场景覆盖民谣吉他、电吉他、尤克里里等弦鸣乐器的弦距调节与音准锁定环节，是乐器装配环节里直接影响演奏音准稳定性的核心五金部件。从实际使用逻辑来看，该部件通过旋钮端的扭矩输入带动绕弦柱转动，实现琴弦的张紧度调节，当调至目标音高后，内置的阻尼结构可抵消琴弦持续的拉力回弹，避免演奏过程中出现跑音问题，相比开放式弦钮，封闭式结构能更好阻隔日常使用中的灰尘、汗液侵入，延长内部齿轮副的使用寿命，降低日常维护频次。从结构设计思路上看，整体采用L型安装布局，带定位孔的安装法兰片可直接贴合在琴头的安装沉台面上，通过单颗固定螺丝即可完成定位锁紧，安装边界的法兰厚度控制在2mm以内，不会额外增加琴头的突出厚度，适配市面上绝大多数量产琴头的安装开槽尺寸。绕弦柱的柱身设计有穿弦孔与限位台阶，穿弦孔直径适配0.2-0.5mm线径的各类琴弦，穿入后绕柱旋转3-4圈即可完成琴弦固定，柱顶的圆弧过渡处理可避免刮伤琴弦镀层，减少断弦风险。旋钮手柄部分采用符合人体工学的弧面造型，手指拧动时的接触面积充足，调节时的阻尼反馈均匀，不会出现打滑或卡顿的问题，手柄与转轴的连接位置做了防松结构设计，长期反复拧动也不会出现手柄松脱晃动的情况。内部的齿轮传动比设置为1:14，该传动比下每转动一圈旋钮，绕弦柱的转动角度较小，可实现音高的精细微调，避免调节幅度过大导致的琴弦过紧崩断，同时齿轮副采用自锁式角度设计，反向受力时不会自行回转，保障调音后的音准保持能力。整体金属结构的表面做了哑光镀铬处理，既具备足够的防锈能力，也不会产生过于强烈的反光影响演出视觉效果，各部件的配合间隙控制在0.02mm以内，转动过程无虚位，调节精度可满足专业演奏级别的使用需求。在装配适配性上，该结构的安装孔距、绕弦柱突出高度、旋钮回转半径都做了通用化设计，可直接替换同规格的老旧弦钮，不需要对琴头做二次打磨修改，适配维修替换场景与新琴量产装配场景的双重需求。
