入门级四旋翼航拍无人机结构设计

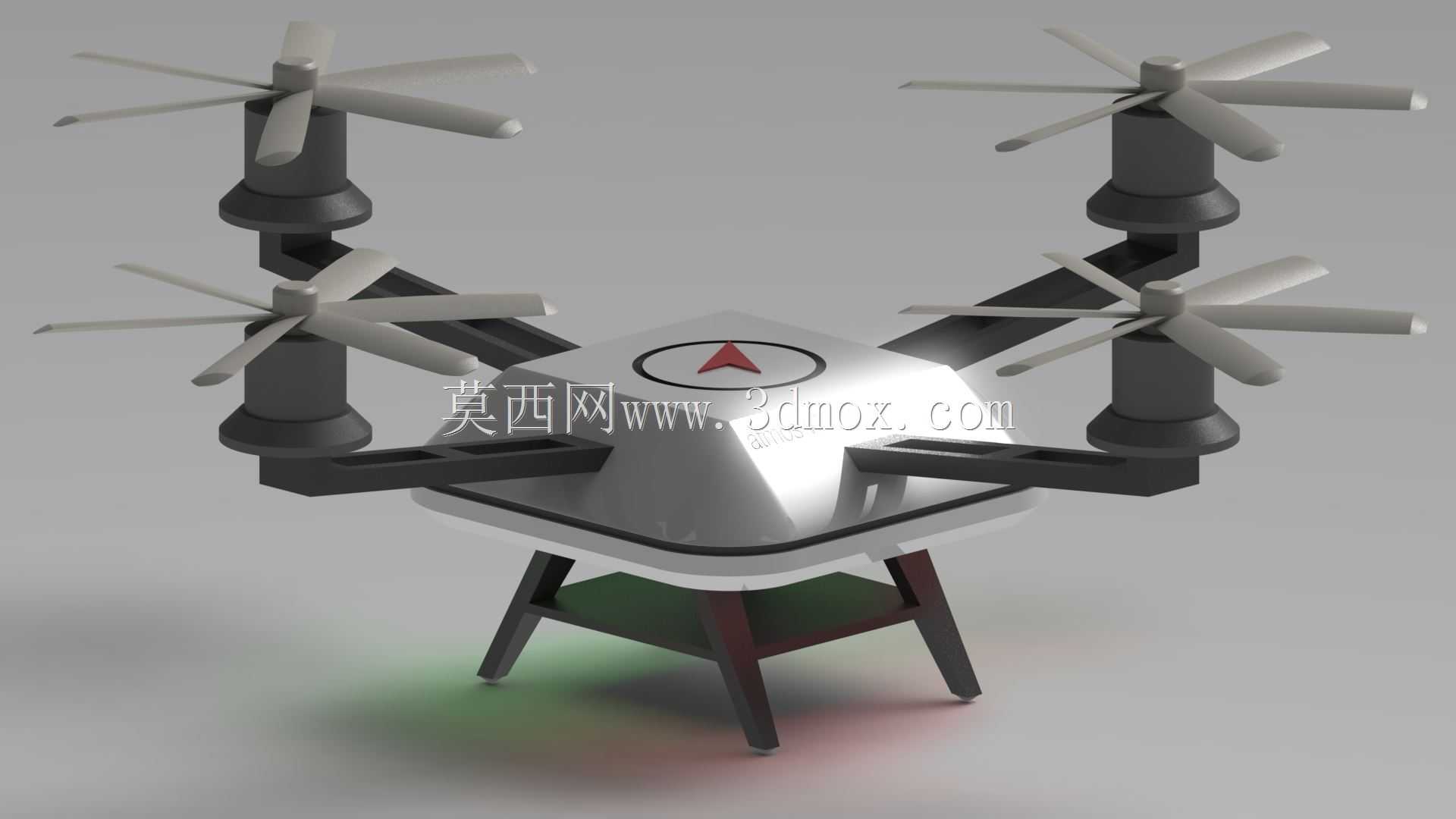

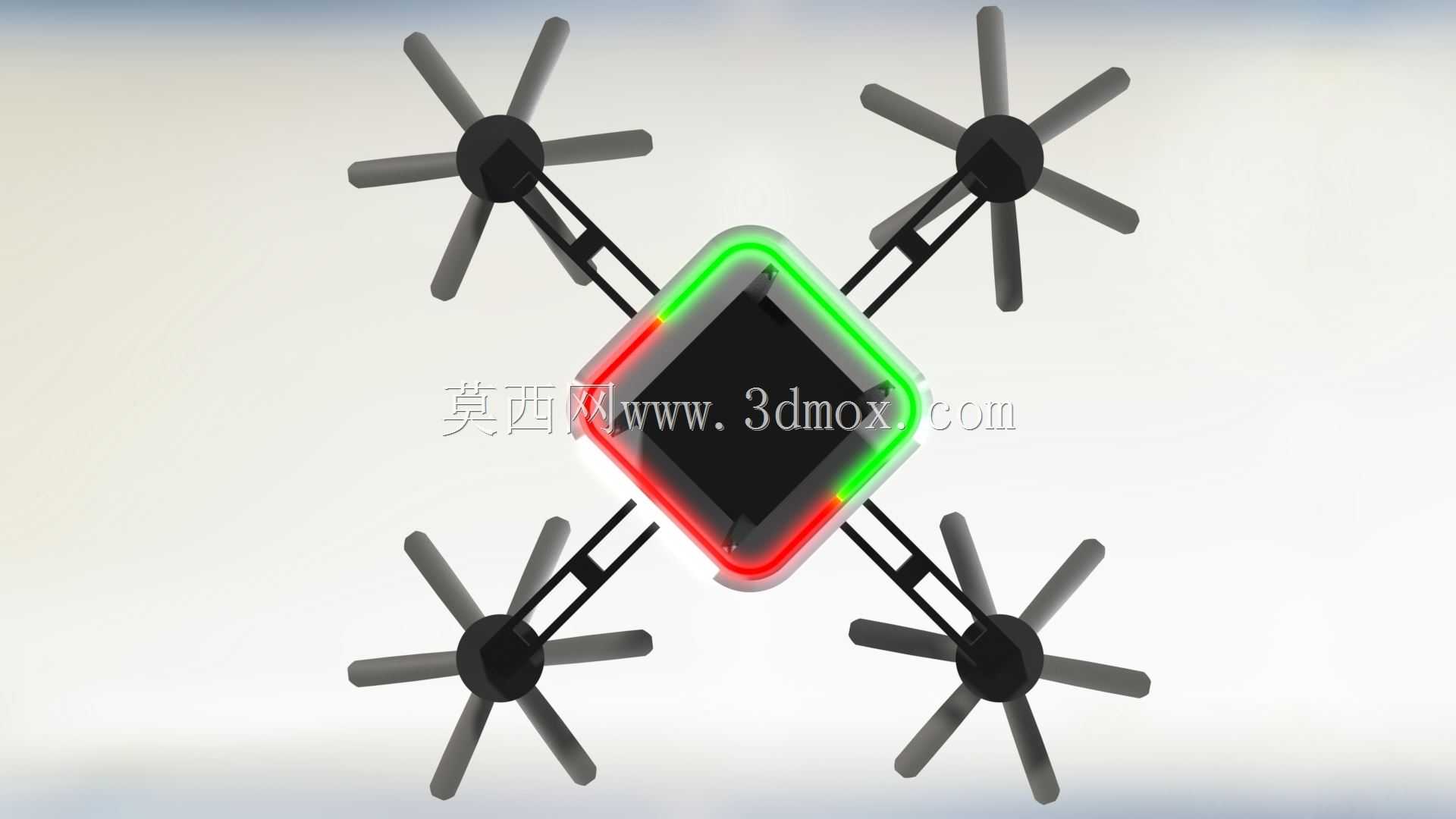

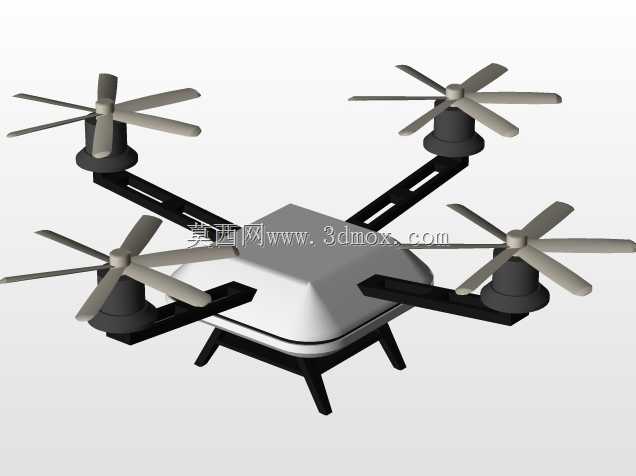

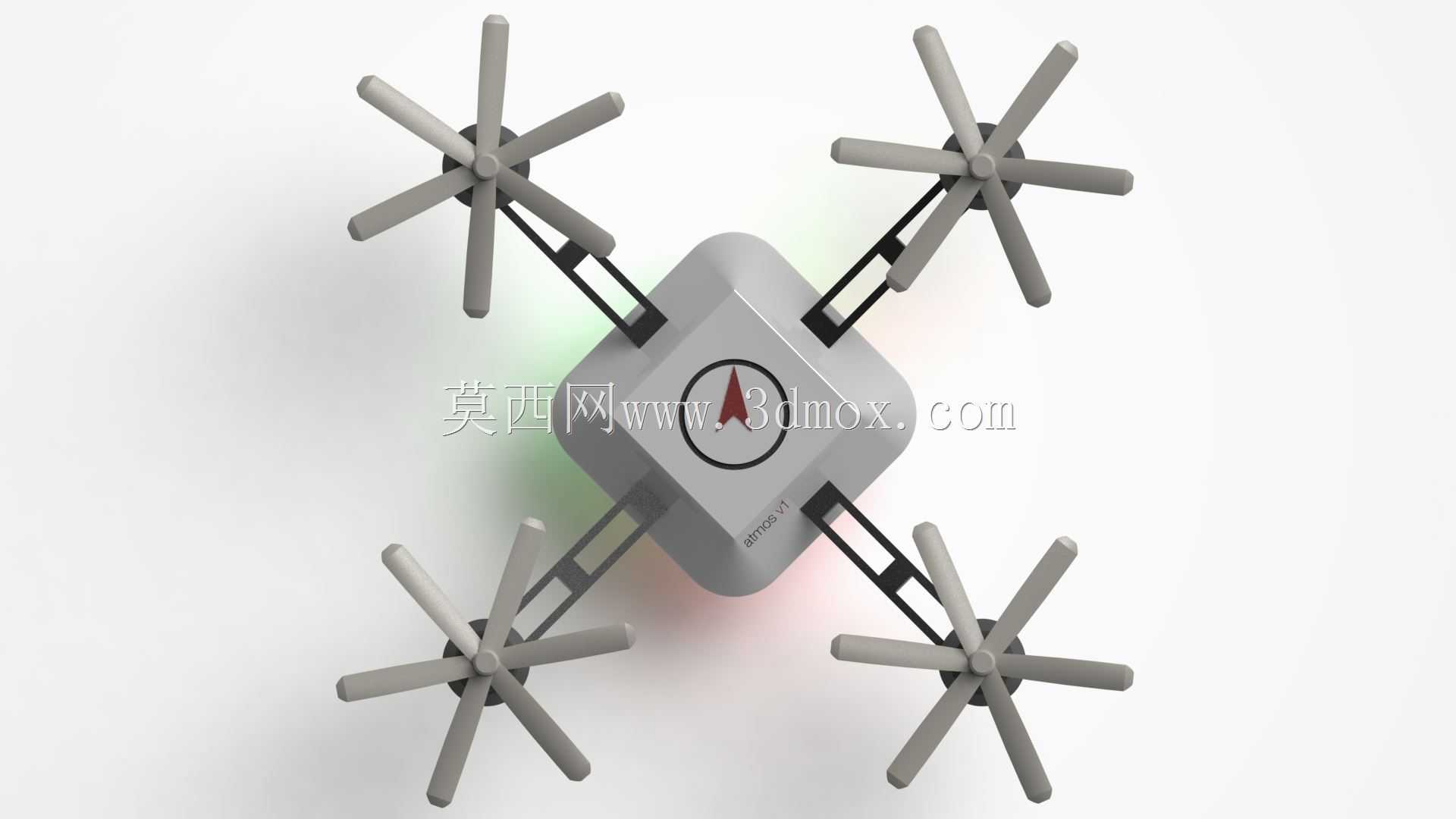

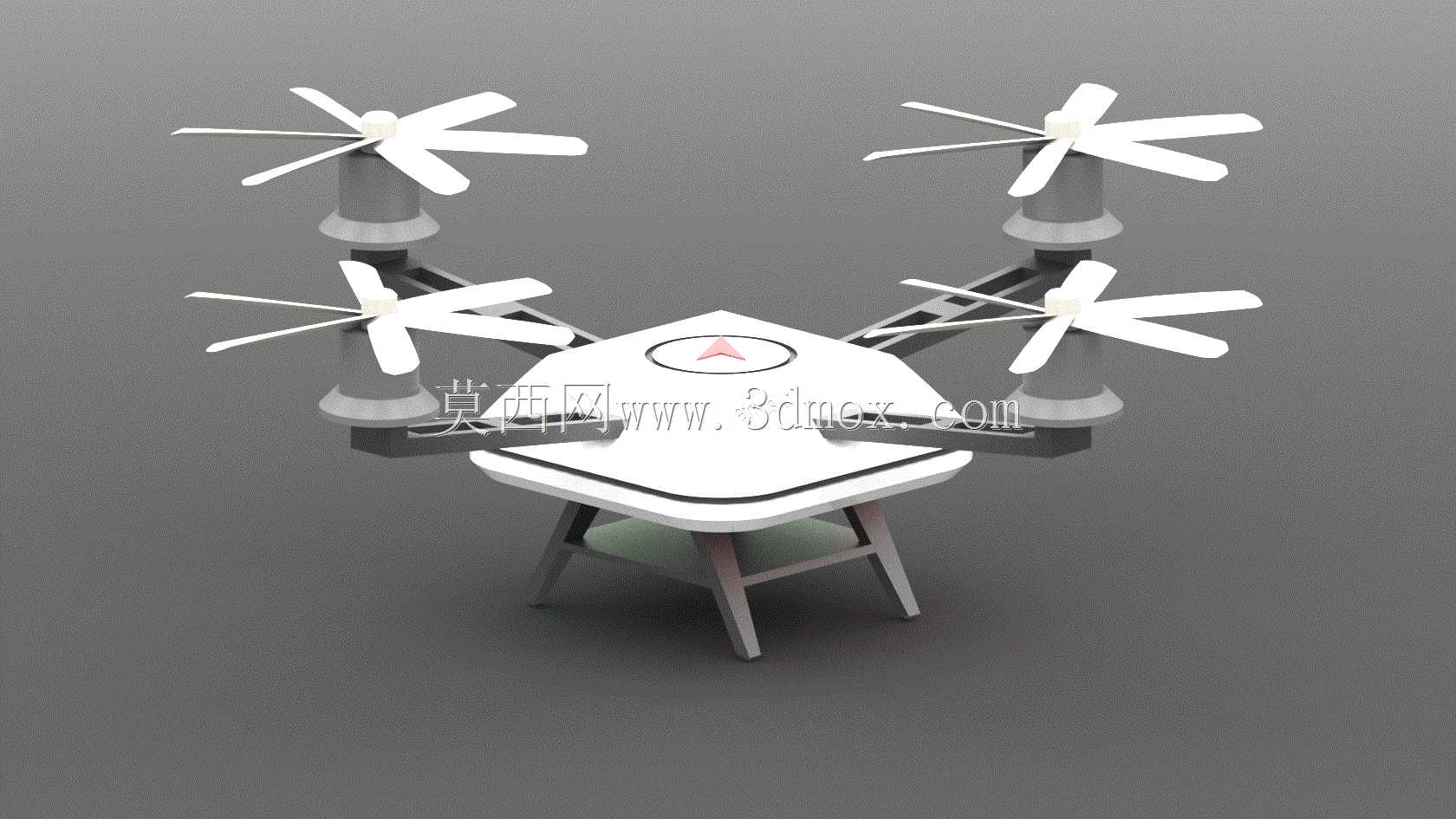

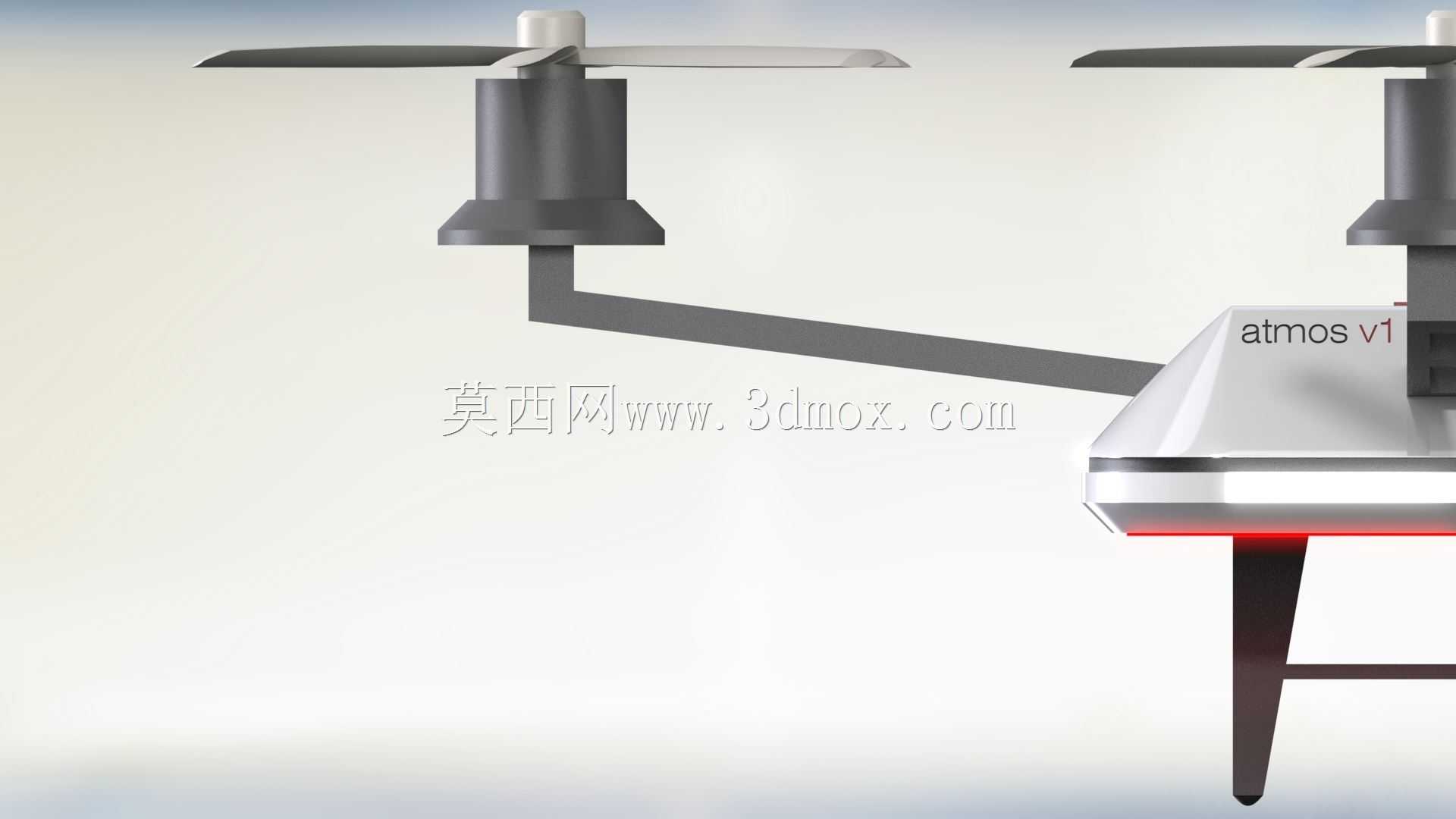

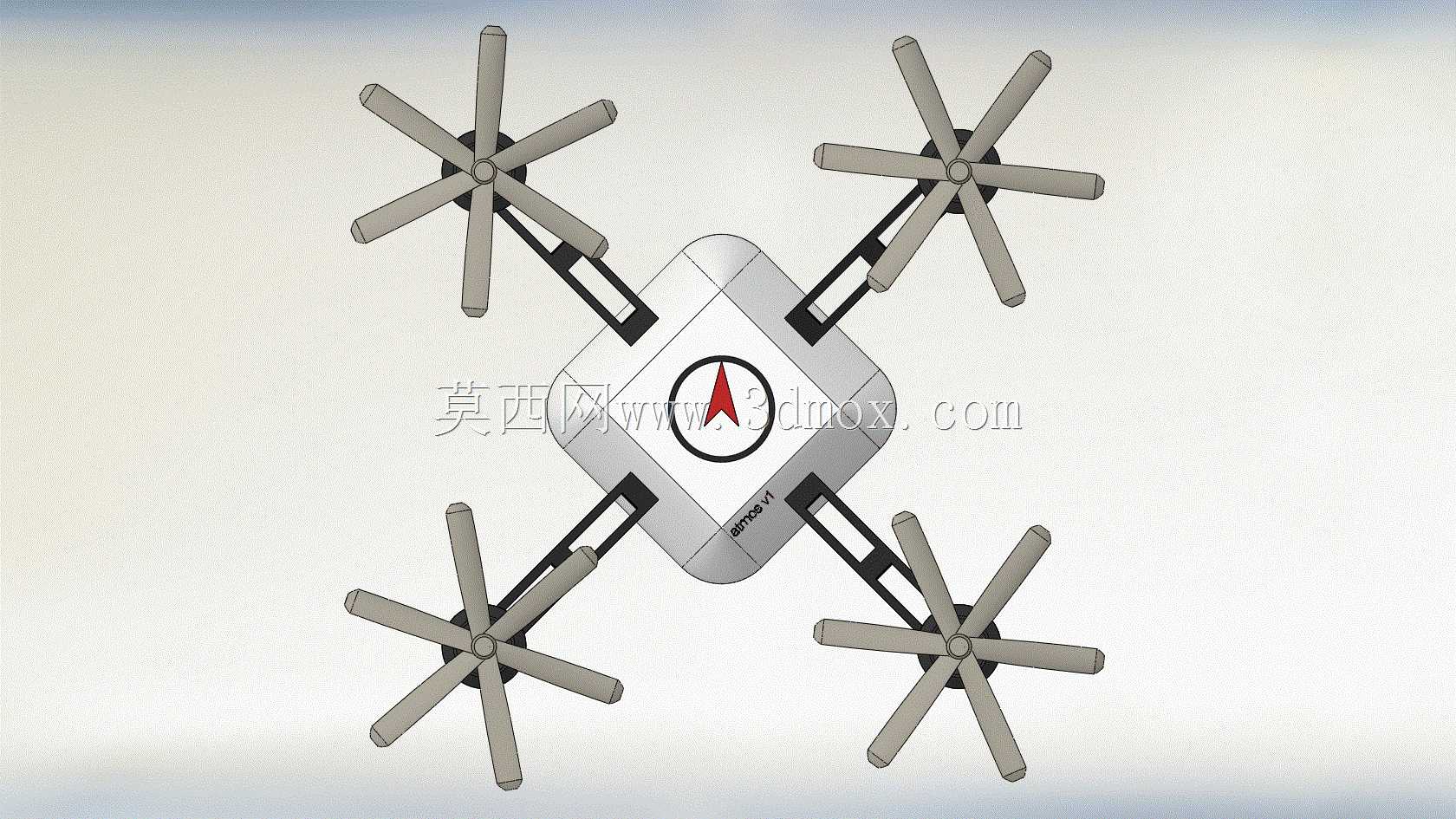

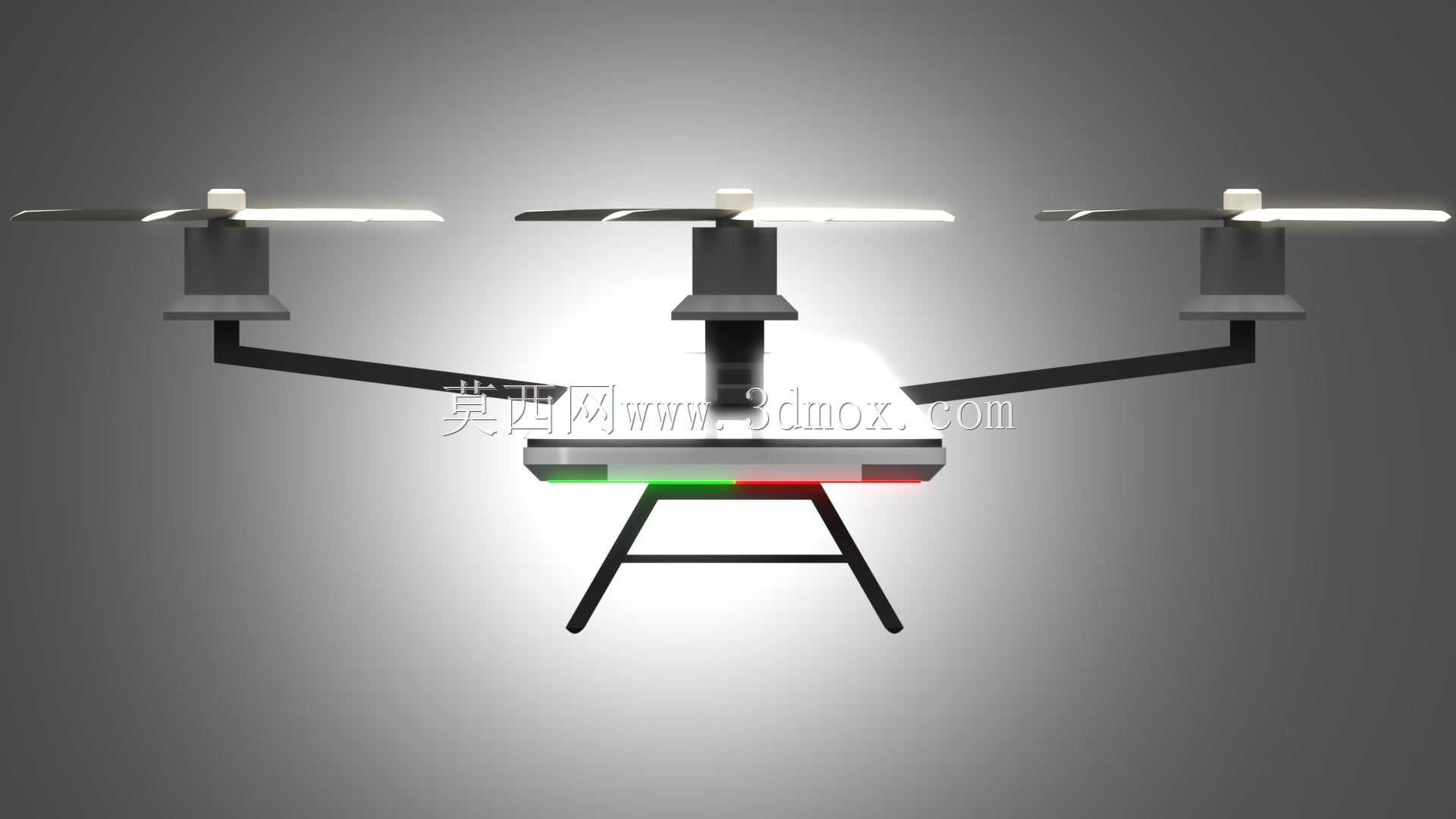

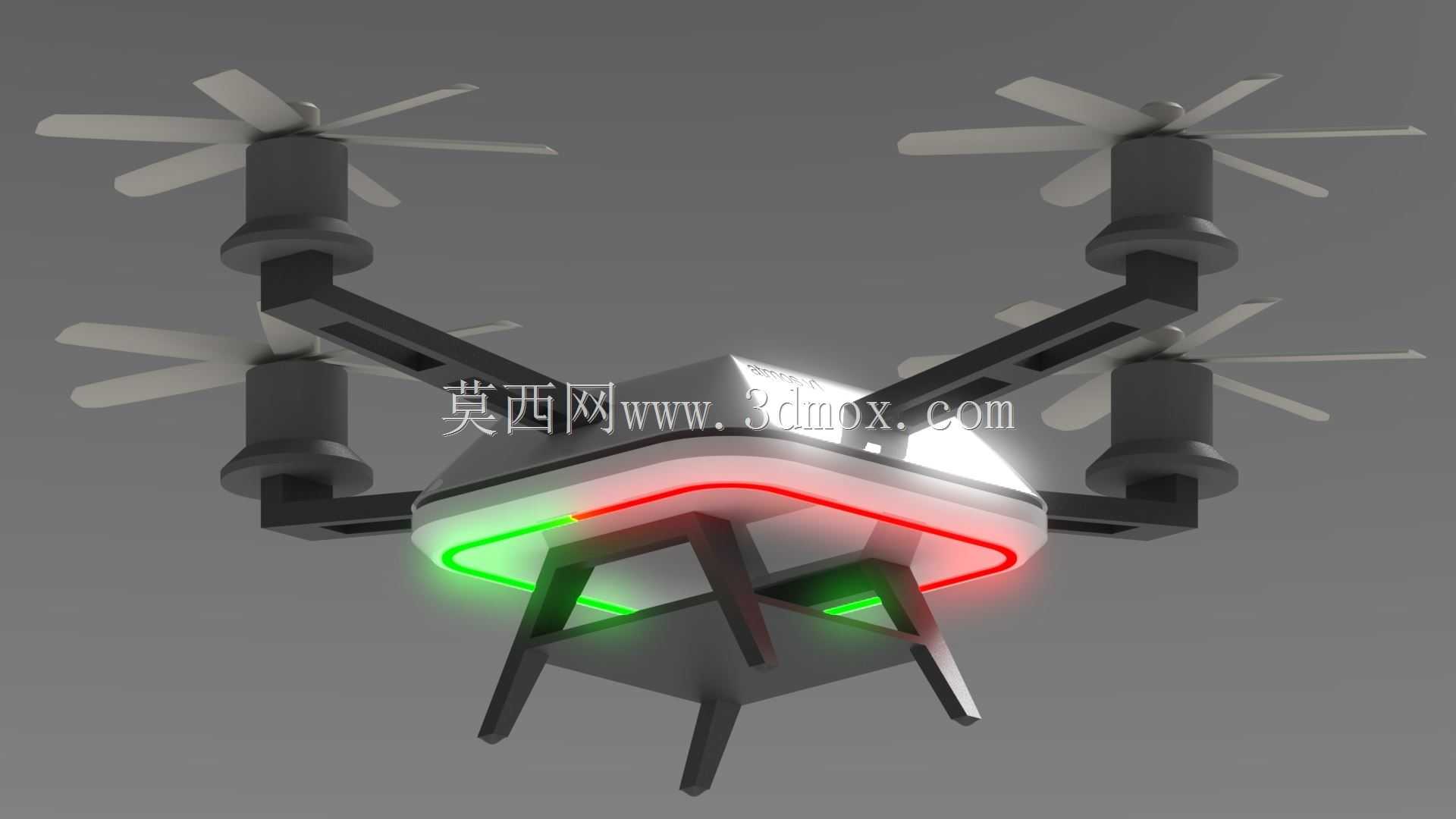

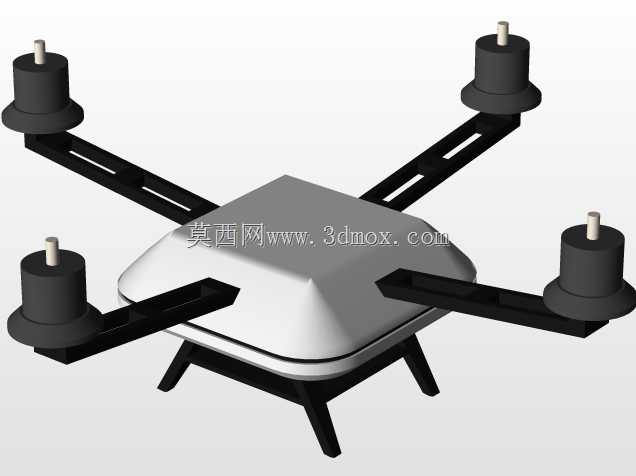

这款四旋翼飞行器的机架采用中心对称布局设计，机臂从核心舱体向外水平延伸，末端直接集成动力电机安装座，省去额外转接结构带来的装配误差与重量冗余。核心舱体采用分层设计，上层预留飞控板、GPS模块的安装位，下层可放置电池与图传设备，舱体边缘做了圆弧过渡处理，既降低飞行过程中的风阻，也能在轻微擦碰时分散冲击力，避免结构脆裂。机臂与中心舱的连接位置做了加强筋过渡，可抵消旋翼高速旋转带来的持续振动，避免长期使用后连接位出现疲劳断裂。旋翼采用两叶快拆结构设计，电机座上预留定位卡槽，更换旋翼时无需额外工具即可完成对位锁紧，适配日常外场作业的快速维护需求。起落架采用轻量化支腿结构，支腿向外倾斜一定角度，既扩大降落时的支撑范围，降低侧翻风险，也能给下方挂载的摄像设备留出足够的离地间隙，避免起降过程中镜头磕碰地面。从实际应用场景来看，这类轻量化四旋翼飞行器可适配小范围航拍测绘、园区巡检、低空环境监测等场景，机架的安装边界预留了通用的设备安装孔位，可根据不同作业需求更换不同像素的摄像模块、气体检测传感器等外设，无需对机架主体做二次打孔改造。设计过程中优先考虑了整机的重量配平，四个机臂的长度、安装角度完全一致，动力安装位的同轴度公差控制在较小范围内，可减少飞控系统的校准难度，降低飞行过程中的姿态修正功耗，延长单次充电的续航时长。机身表面的走线槽做了隐藏式设计，所有电调、信号线均可沿机臂内部的空腔排布，避免线材外露在飞行过程中被气流吹动产生晃动，影响飞行稳定性，同时也能减少线材被树枝等障碍物刮蹭的风险。整机的拆装逻辑清晰，机臂与中心舱采用快拆锁扣连接，拆解后可放入小型便携箱包中，方便外场作业时携带转运，不需要复杂的组装调试即可快速投入使用。
