内燃机活塞连杆组件高精度结构设计

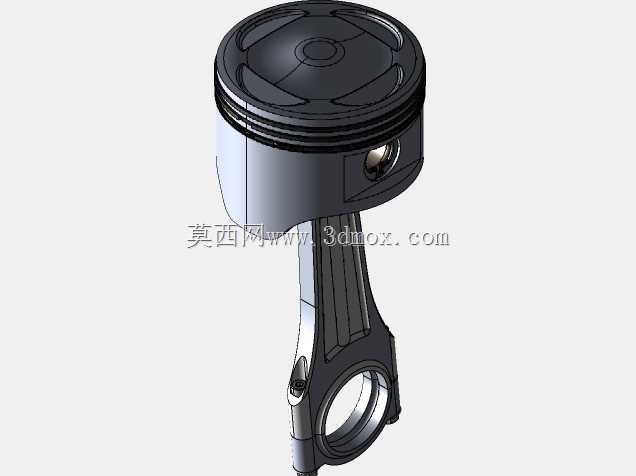

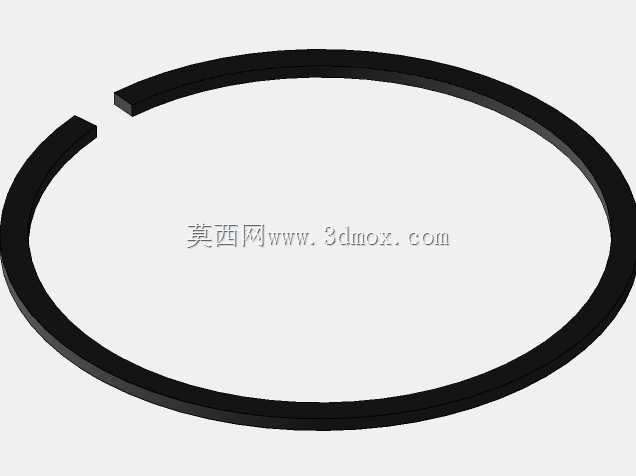

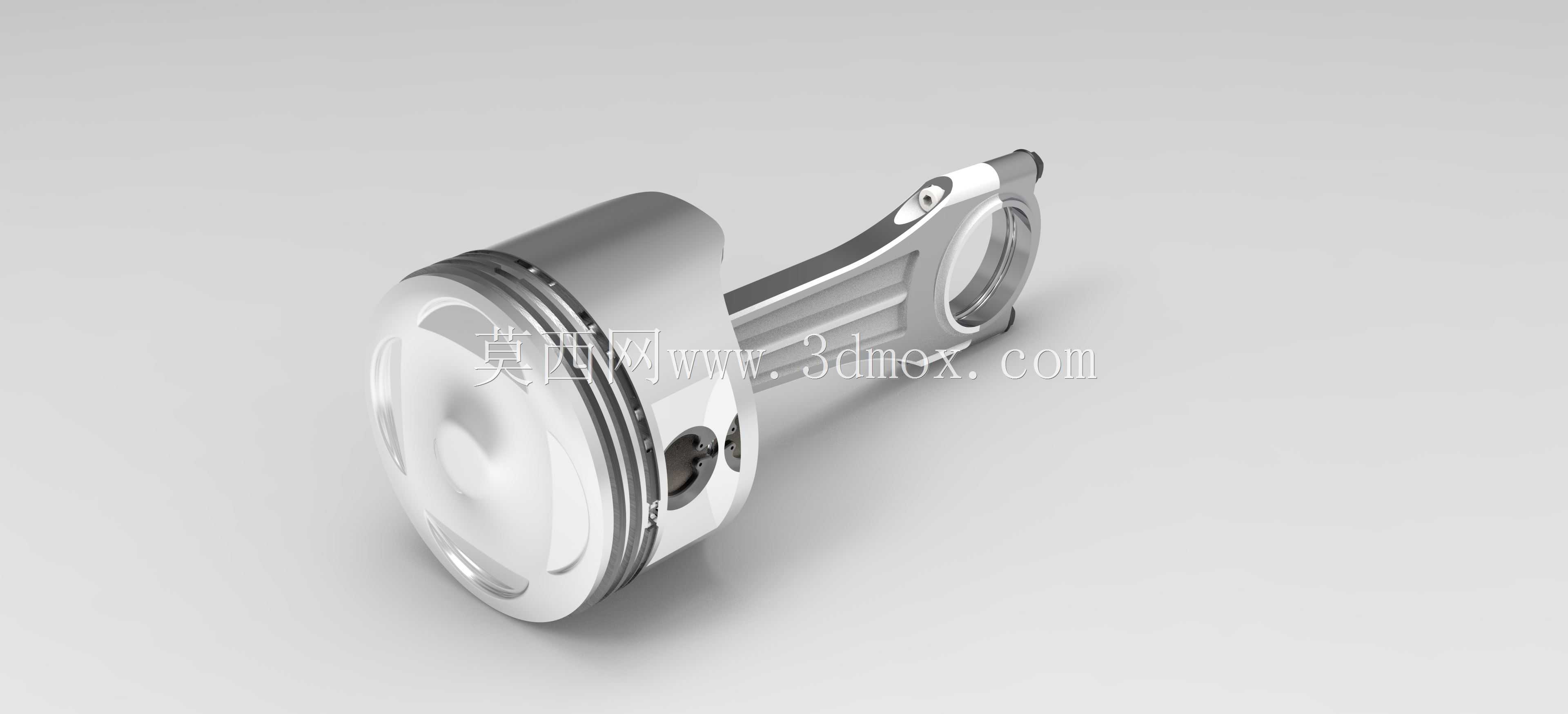

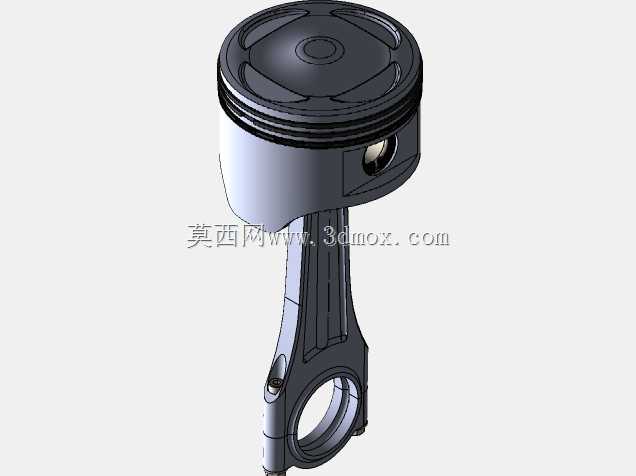

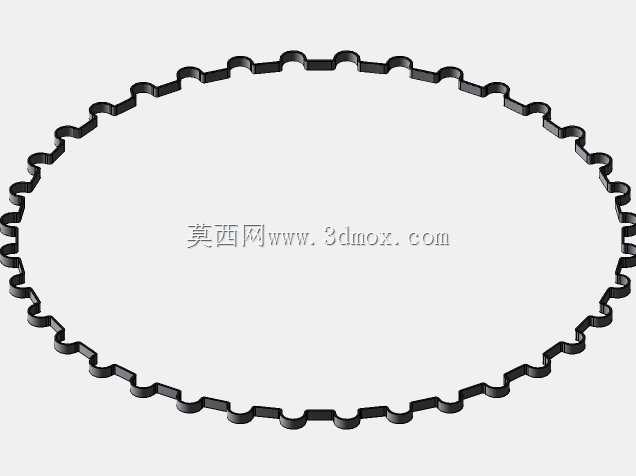

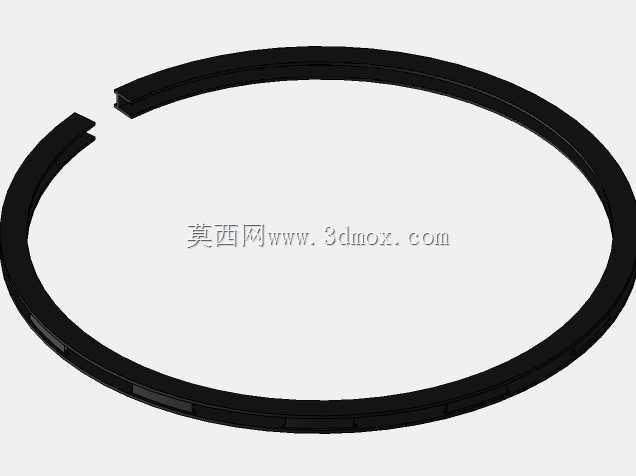

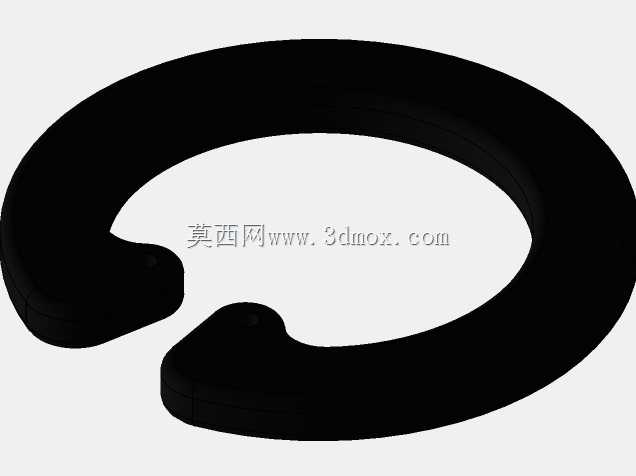

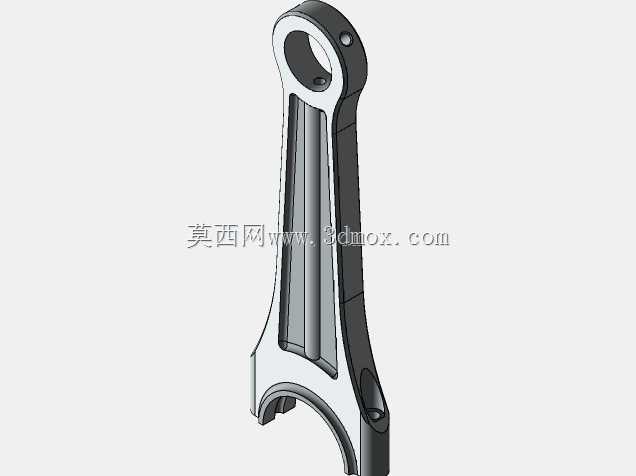

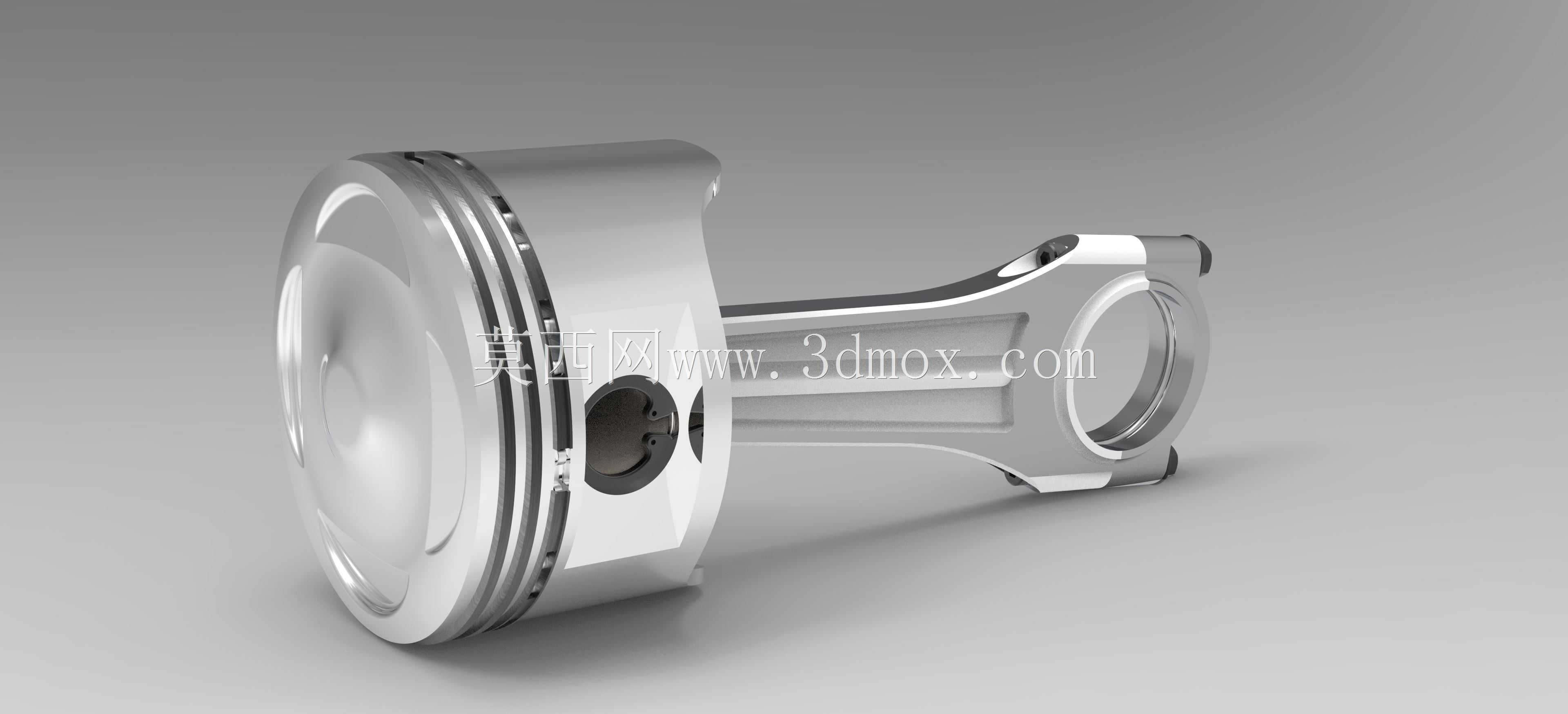

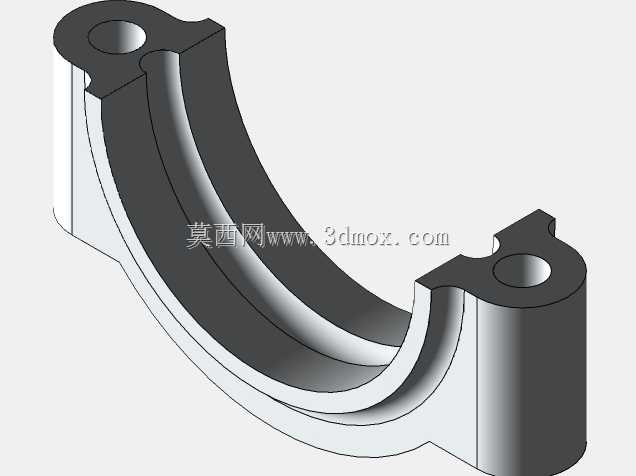

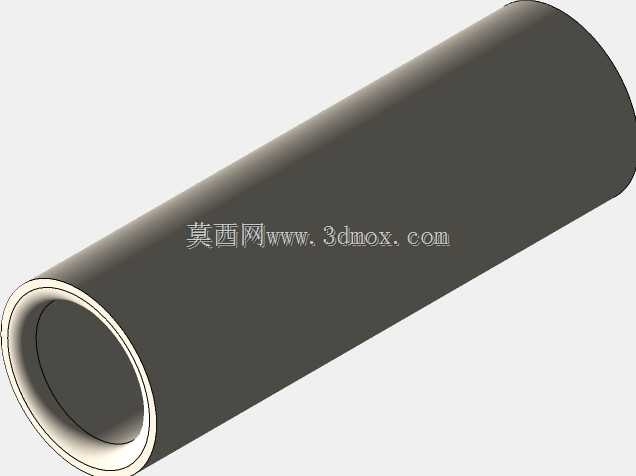

这套活塞连杆组件的三维结构，覆盖了往复式动力机械核心运动副的全部关键设计细节，可直接用于动力总成开发阶段的结构校核、运动仿真与装配干涉验证。在车用内燃机场景中，活塞直接承受燃烧室燃气爆发的高温高压冲击，通过活塞销将作用力传递给连杆，再由连杆将往复直线运动转换为曲轴的旋转运动，是动力输出路径上承载最严苛的部件之一；而在往复泵、气体压缩机类设备中，这套组件的受力逻辑反向，由曲轴带动连杆驱动活塞完成腔室容积变化，实现介质的抽吸、压缩与排出，部分阀配流结构的动力设备中，活塞顶面还会承担配流端口的启闭密封功能。从设计细节来看，活塞头部预留了三道环槽的安装位置，分别对应两道气环与一道油环，气环负责密封燃烧室高压燃气，避免做功压力下窜入曲轴箱造成动力损失，油环则负责刮除气缸壁面多余润滑油，防止机油窜入燃烧室参与燃烧；活塞裙部采用了适配热膨胀的型线设计，常温下并非正圆结构，工作状态下受热膨胀后可与气缸壁保持均匀贴合间隙，避免冷态敲缸、热态拉缸的故障。连杆部分采用了工字形截面结构，在保证足够抗弯、抗扭刚度的前提下尽可能降低往复运动质量，减小曲轴旋转过程中的惯性力载荷，大小端分别设置了活塞销孔与曲轴轴瓦安装位，小端的润滑油道可将曲轴供给的压力油引导至活塞销配合面，形成持续油膜降低摩擦磨损。建模过程中严格遵循实际安装边界约束：活塞与气缸壁的配合间隙控制在0.03-0.05mm区间，活塞销与活塞销座、连杆小端的配合采用过渡配合公差，连杆大端的剖分结构预留了轴瓦安装的定位台阶，所有圆角过渡位置都做了应力释放处理，避免交变载荷下的应力集中断裂风险。整套模型的结构完全匹配量产零部件的加工工艺要求，头部的凹坑、裙部的减重腔、连杆的减重孔都做了工艺性优化，既满足强度要求，又能降低整机往复运动质量，提升动力响应速度。
