合金钢两用开口梅花扳手三维建模作品

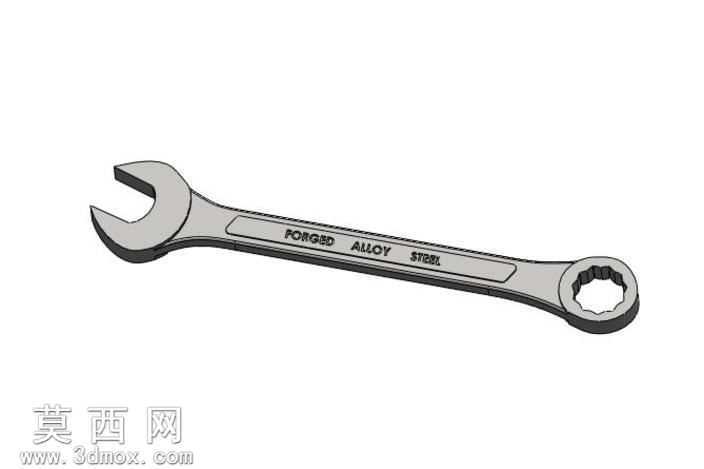

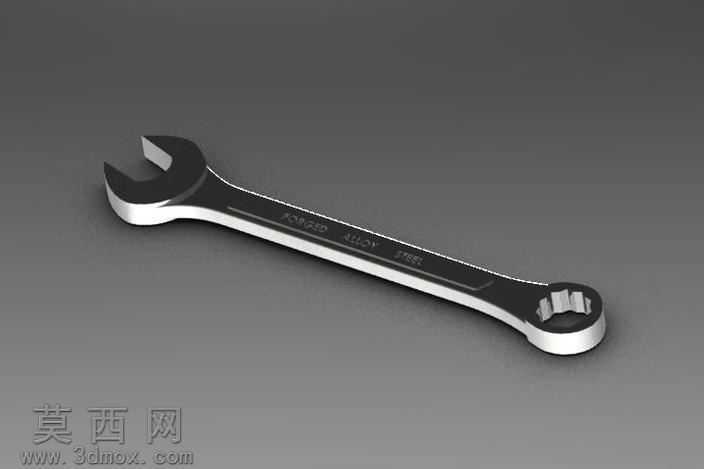

本次建模的是一款工业级合金钢两用扳手，建模过程以SolidWorks为核心工具，首先从结构测绘入手，精准还原两用扳手的核心功能结构：一端为标准开口扳头，另一端为梅花扳头，中间为符合人体工学的长条形手柄。建模初期先绘制手柄的纵向轮廓草图，通过拉伸凸台生成手柄基体，针对手柄两侧的防滑凹槽结构，采用扫描切除命令完成细节刻画，保证手柄握持时的贴合度与防滑性能。开口扳头部分，严格参照通用五金配件的标准开口尺寸绘制草图，通过拉伸生成扳头基体后，对开口处的受力接触面做圆角过渡处理，还原真实产品的应力分散设计，避免使用过程中出现应力集中断裂的问题；梅花扳头部分，先绘制内六角梅花的标准轮廓，通过拉伸切除生成梅花卡口，再对扳头与手柄的衔接位置做渐变过渡处理，让整体线条流畅自然，符合工业工具的力学设计逻辑。材质与渲染环节，为模型赋予合金钢材质，调整金属材质的粗糙度、反射率参数，还原铬钒合金钢扳手经过表面发黑处理后的哑光金属质感，在扳头的棱边位置添加细微的倒角高光效果，模拟真实五金工具经过抛光处理的边缘细节；场景搭建采用中性灰色背景，添加三点布光系统，主光从侧上方照射突出扳手的整体轮廓与金属质感，辅光弱化阴影区域的死黑问题，轮廓光勾勒扳手的边缘线条，让模型在渲染图中层次分明，清晰展现各个结构细节。设计思路上，完全遵循真实两用扳手的生产制造逻辑，所有尺寸均参照工业级扳手的通用标准设定，既保证模型的外观还原度，也让模型具备可用于装配模拟、工程出图的实用价值，手柄部分的长度比例经过反复调整，符合杠杆力学原理，还原真实扳手使用时的力矩传递特性，扳头的厚度、开口的角度都严格匹配实物参数，避免出现结构失真的问题，整体建模过程兼顾外观表现与结构合理性，能够直观展现合金钢两用扳手的产品形态与结构特点。
