国产软气机构剖面结构三维设计

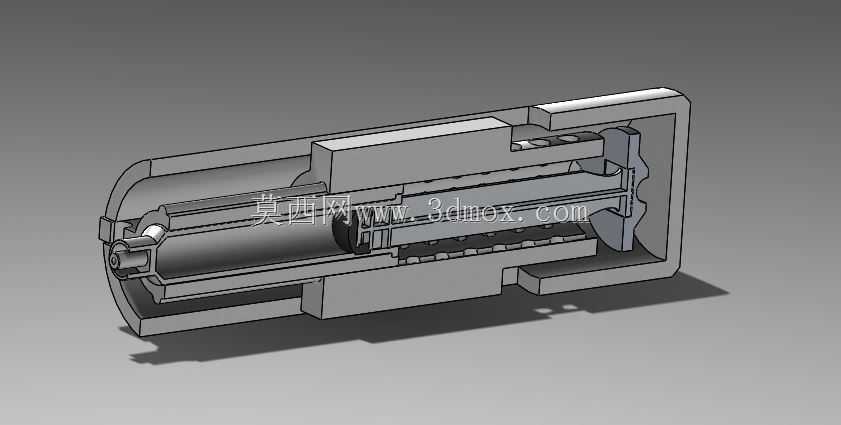

这款软气机构的剖面结构设计，完整还原了气动回路中软启动类气控元件的内部装配逻辑，在工业气动控制场景中，这类机构常被布置在气源处理单元的后端，用于设备开机阶段缓慢提升气路压力，避免瞬间高压冲击气缸、气动阀等下游元件，延长整套气动系统的密封件与执行部件使用寿命。从结构剖面可以看到，整个机构采用同轴嵌套式布局，外层为金属壳体，内部依次布置了进气缓冲腔、阀芯导向段、弹簧复位组件、密封隔层与出气导流段，各部件的配合公差在建模时严格按照气动元件的行业标准设定，阀芯与阀套之间的间隙控制在微米级，既保证阀芯滑动顺畅无卡滞，又能避免高压气体从配合间隙泄漏。设计过程中优先考虑了安装边界的适配性，整体外形采用圆柱式结构，两端预留标准气动接头的安装螺纹位，可直接对接常规外径的气动软管，不需要额外设计转接法兰，能直接嵌入现有气路的安装空间，不会和周边的走线、其他阀件产生安装干涉。在功能实现逻辑上，进气端通入压缩空气后，气体会先通过阀芯上的细小阻尼孔进入缓冲腔，逐步推动阀芯克服弹簧预紧力缓慢移动，直到阀芯完全打开，气路实现全流量导通，这个过程的压力上升速率可以通过调整弹簧刚度、阻尼孔孔径来匹配不同设备的气路容积，小到小型自动化工作台的气路，大到生产线的集中供气支路，都能通过参数调整适配对应的软启动需求。建模时对内部的密封槽位置、弹簧的并圈长度、阀芯的行程限位都做了精准还原，每一处台阶、倒角的设计都对应实际加工的工艺要求，比如壳体内部的退刀槽位置、阀芯端部的导向倒角，都完全符合机加工的可制造性要求，不会出现无法落地的设计结构。从实际应用角度看，这类软气机构还能在气路失压时快速切断气路，配合弹簧复位实现阀芯的快速归位，避免下游执行元件因为失压出现误动作，在冲压设备、自动化装配线、气动工装夹具的气路设计中，这类结构是保障设备启动安全的核心组件，建模时还原的内部流道走向，也能为后续的气路流场仿真、压力损失计算提供精准的三维模型基础，不需要再对模型做二次简化处理。
