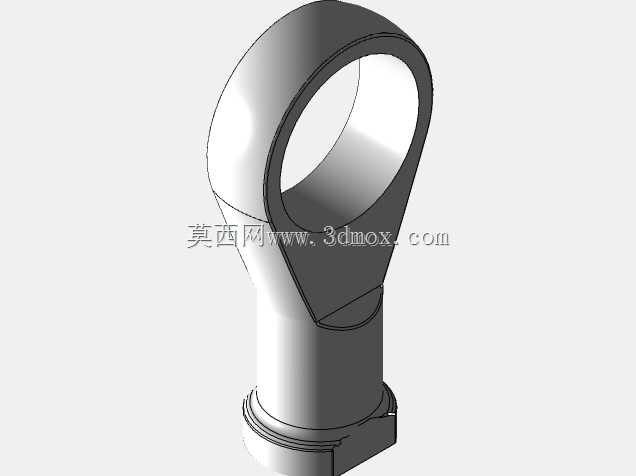

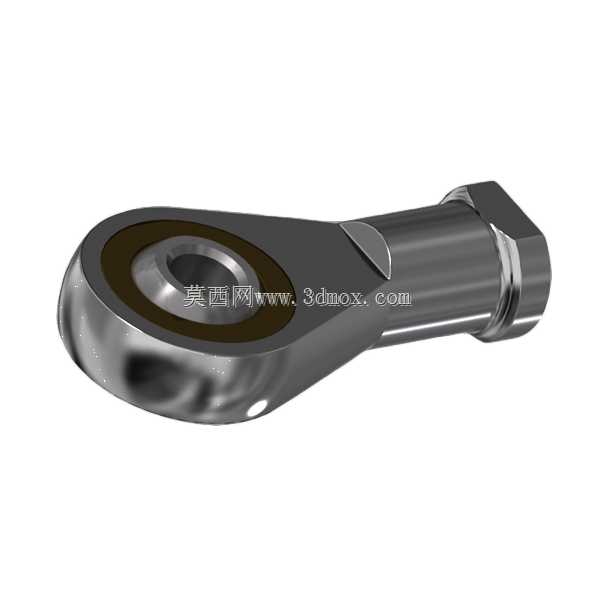

M5内螺纹杆端关节轴承结构设计

这类内螺纹杆端关节轴承，在轻载传动连杆机构里的应用非常普遍，常见于自动化设备的气动推杆末端、小型机械手的连杆铰接位、轻工机械的调节连杆连接点，核心作用是在存在一定角度偏差的两个传动部件之间，传递往复、摆动类载荷，补偿安装过程中产生的同轴度误差，避免连杆因硬对接出现别劲、卡滞甚至断裂的问题。从结构设计逻辑来看，这款杆端采用杆体与轴承外圈一体化的锻造结构，相比拼接式结构能承受更高的交变载荷，杆端加工的M5内螺纹深度匹配常规M5螺杆的旋合长度，既保证足够的螺纹连接强度，又不会因螺纹过深造成杆体壁厚不足、应力集中的问题。头部的关节轴承部分采用自润滑衬层嵌装结构，内圈可在一定角度范围内自由偏转，允许的摆动角度覆盖多数轻载连杆机构的偏摆需求，不需要额外加装铰接销轴的配套衬套，能减少装配环节的零件数量。设计时需要重点关注几个安装边界尺寸：首先是杆端螺纹的有效旋合长度，要匹配对接螺杆的拧入深度，避免螺纹啮合不足导致连接松脱；其次是头部轴承内孔的轴线到杆端螺纹端面的距离，这个尺寸直接决定连杆机构的运动死点位置，建模时需要严格控制公差，避免装配后机构行程出现偏差；还有头部外圈的最大外径，要预留足够的安装空间，避免摆动过程中与周边结构件发生干涉。实际选型应用中，这类杆端不需要额外添加润滑脂，自润滑衬层能在长期摆动工况下保持稳定的摩擦系数，适合维护不便的安装位置，比如包装设备的连杆机构、小型输送线的挡料摆杆连接位，都能看到这类零件的应用。建模过程中，杆体与头部的过渡位置做了圆弧过渡处理，能有效降低应力集中系数，在承受冲击载荷时避免过渡位置出现断裂，内圈与外圈的配合间隙按照轻载传动的标准选取，既保证转动灵活，又不会因间隙过大造成传动回程误差，影响机构的定位精度。
