双层弯折空心圆管连接构件

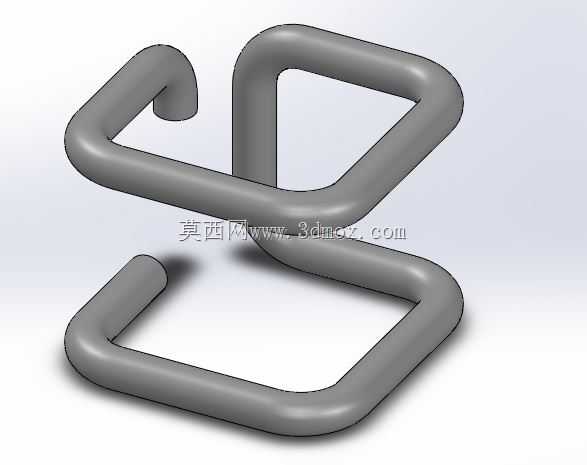

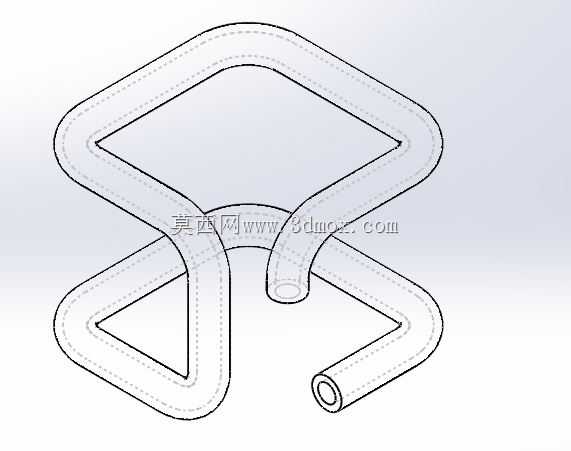

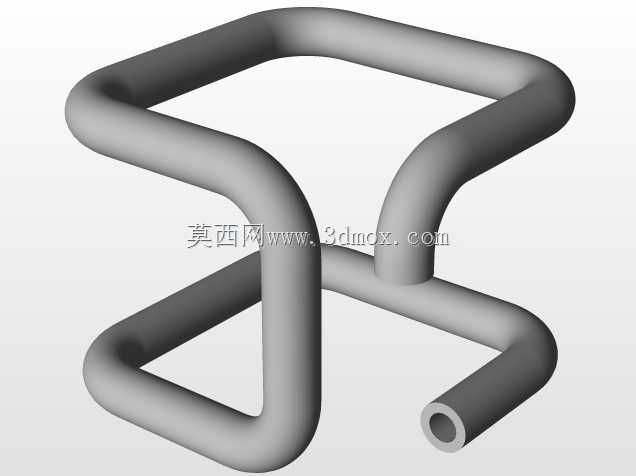

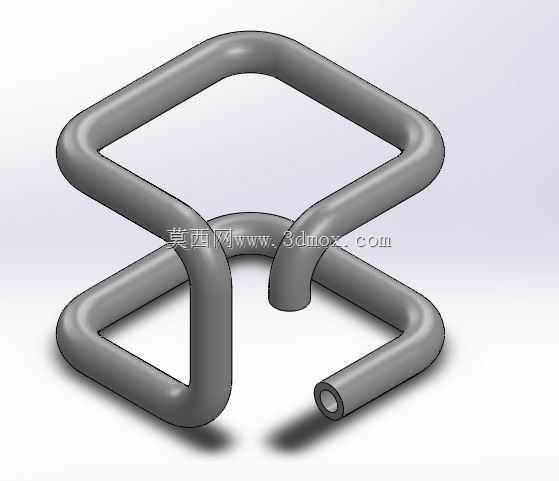

这类双层弯折的空心圆管构件，常应用在小型设备的管路排布、工装夹具的辅助支撑框架、流体介质的转向输送支路中，也可作为轻量化防护栏的转角连接单元使用。从结构设计来看，整体采用等径空心圆管做连续空间扫掠成型，管壁厚度均匀，弯折处做了大圆角过渡处理，避免弯折位置出现应力集中导致的管壁开裂或通径缩窄问题，上下两层方形弯折轮廓的中心保持同轴对齐，垂直段的管身做了平滑衔接，末端预留的平口管段可直接对接同规格的外接管路，或是通过卡套、快插接头完成装配，不需要额外做端面二次加工。设计过程中需要重点控制弯折段的曲率半径，过小的弯折半径会导致圆管截面出现椭圆变形，影响内部介质的流通效率，也会提升加工时的废品率；同时要保证上下两层弯折轮廓的平行度，避免安装时出现对接错位，垂直连接段的长度需要匹配安装空间的层间距要求，预留足够的操作空间方便接头的拆装。这类构件的安装边界没有突出的棱角结构，所有弯折位置均做圆弧过渡，在狭小的设备舱内排布时不会剐蹭周边的线缆或其他管路，空心的结构在保证结构强度的同时大幅降低了自身重量，相比实心弯折件减重超过六成，适合对自重有要求的移动设备或便携工装使用。在实际管路应用场景中，这类连续弯折的构件可以替代多个直角弯头加直通管的拼接结构，减少接头数量也就降低了介质泄漏的风险点，整体成型的结构抗震性能更好，在设备运行产生持续振动的工况下，不会出现接头松动渗漏的问题。建模过程中采用扫掠特征完成主体成型时，需要提前绘制好三维空间路径，保证路径上所有弯折位置的曲率连续，避免出现硬拐点导致扫掠后管壁出现褶皱变形，薄壁抽壳时要保证各段壁厚一致，尤其是弯折内侧的壁厚不能出现过度减薄，否则会影响构件的承压能力。
