背负式二冲程除草机动力总成结构设计

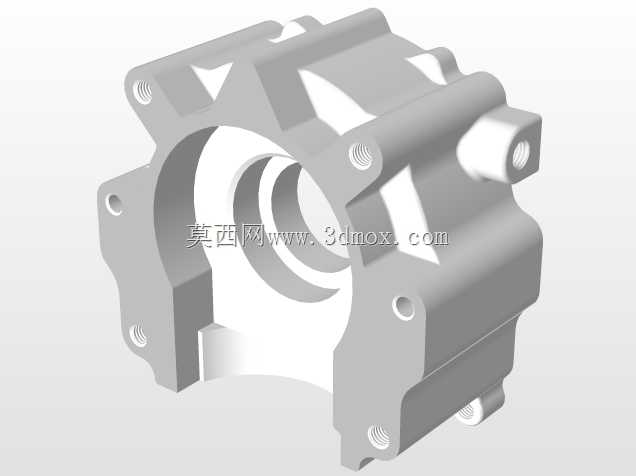

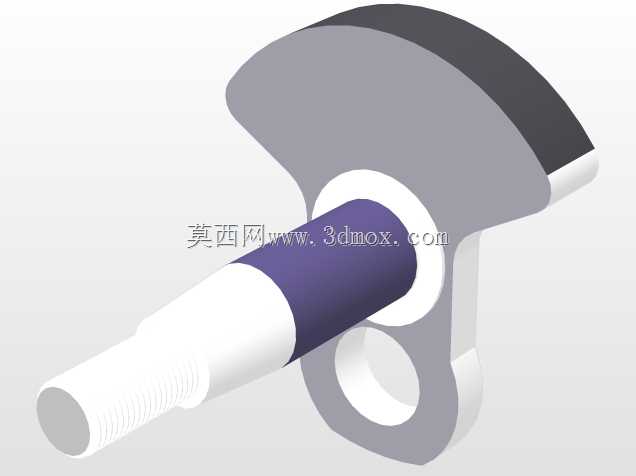

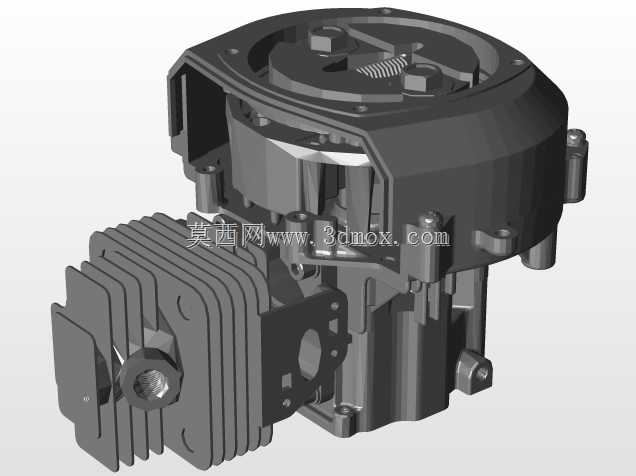

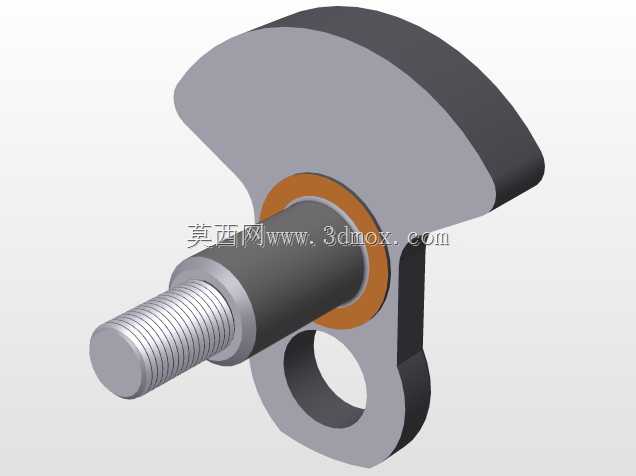

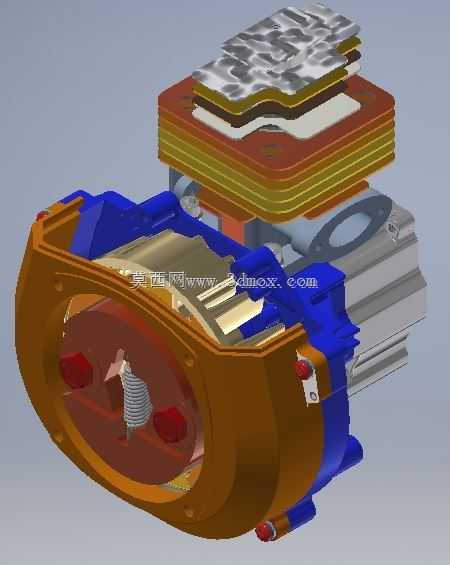

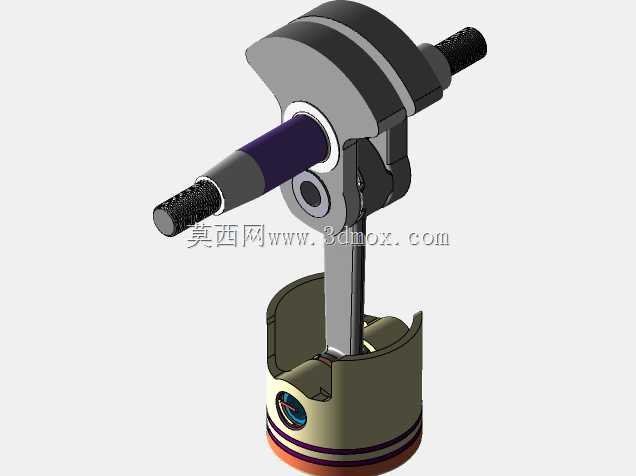

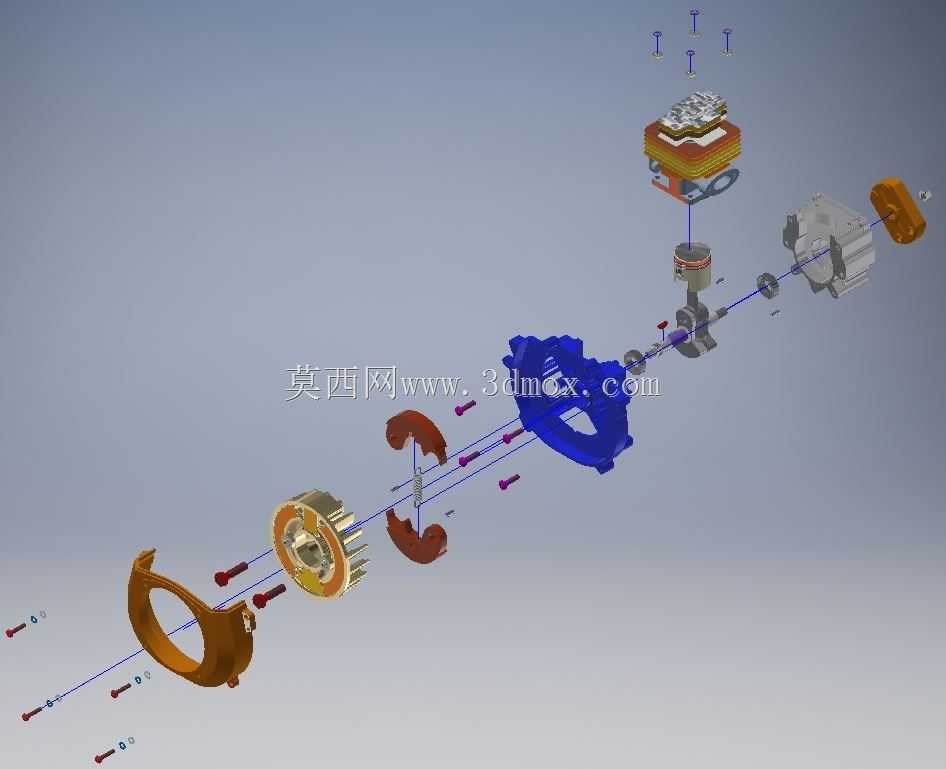

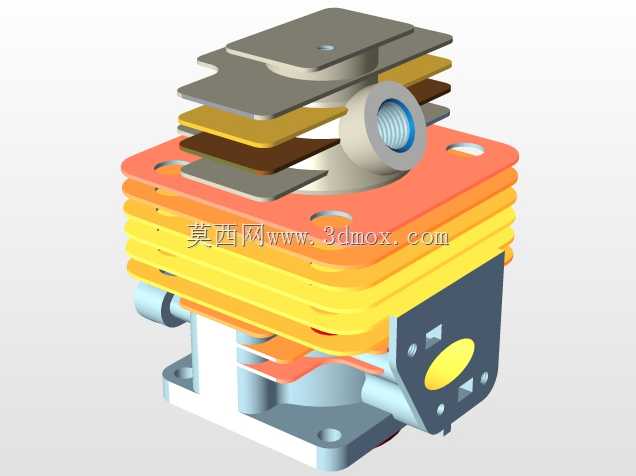

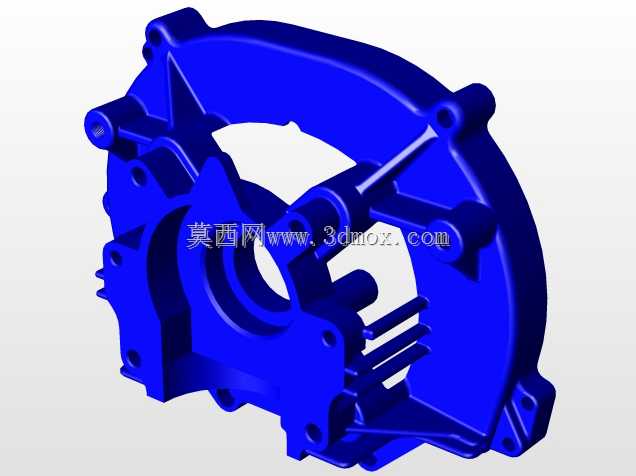

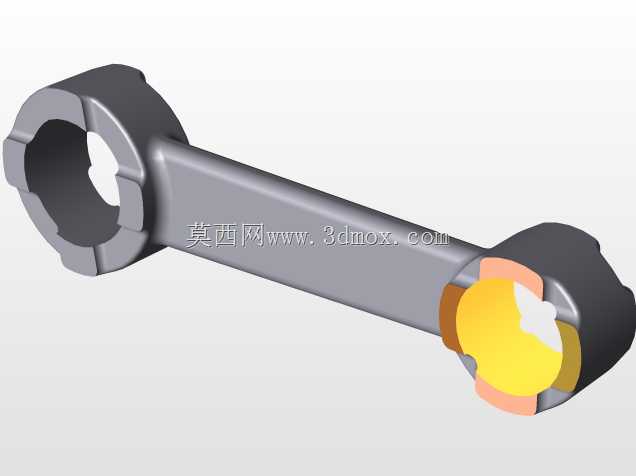

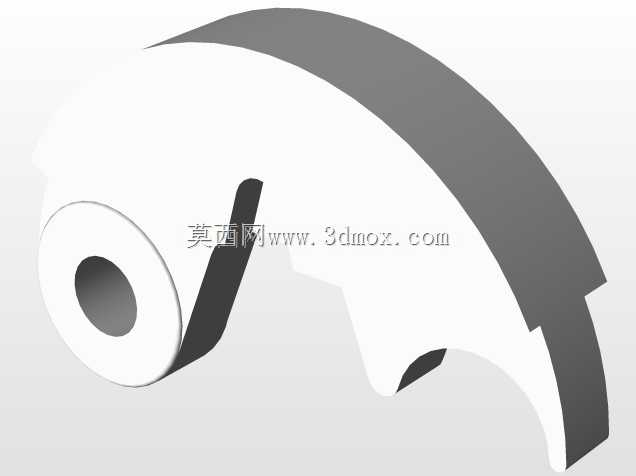

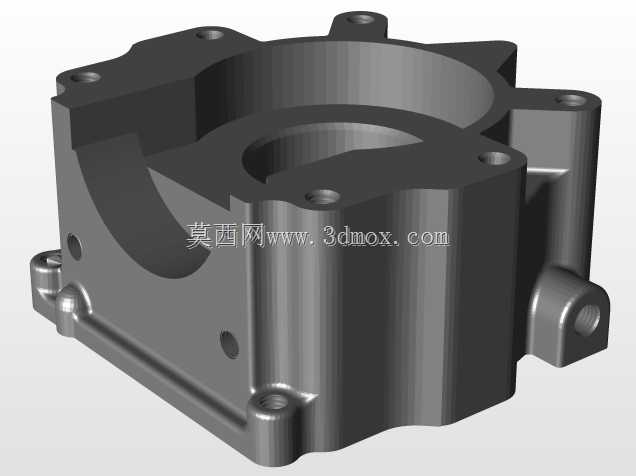

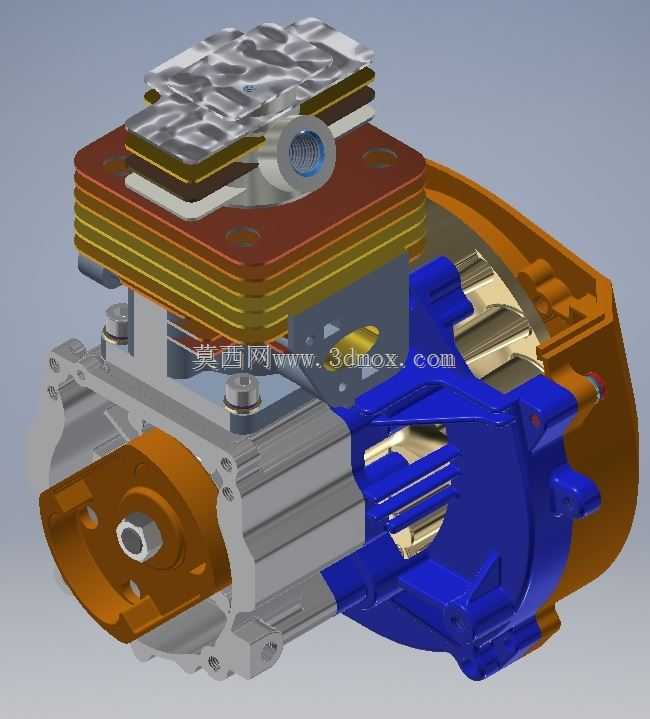

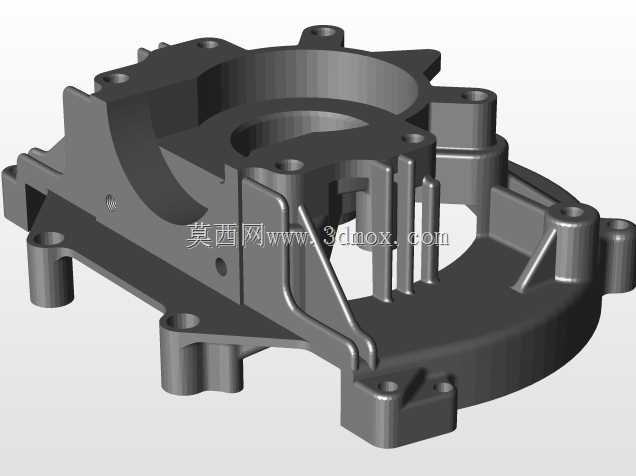

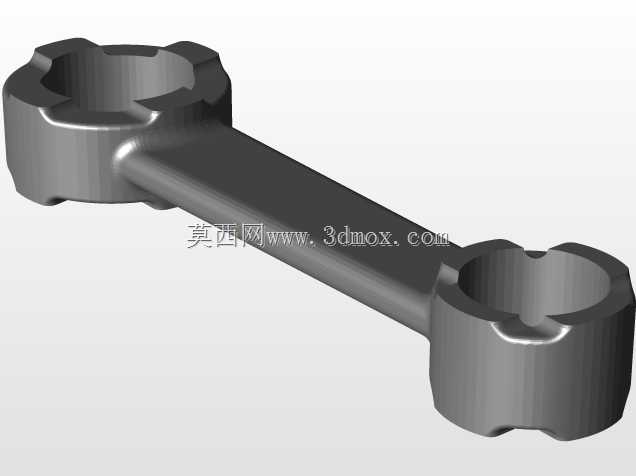

这套除草机动力结构主要面向丘陵山地零散地块、果园行间、园林绿化带的杂草清理作业场景，适配背负式、侧挂式两类主流除草机机架，可直接匹配直径26mm的标准传动软轴接口，也可通过转接法兰适配硬轴传动的手推式割草设备，实际作业中可承担杂草切割、小型灌木修剪、地被植物修整等工作，相比电动除草设备不受电池容量限制，适合长时间野外无供电区域作业。从结构设计来看，模型采用半剖展示形式，清晰呈现了二冲程发动机的核心组成：上部为带散热鳍片的气缸总成，叠层式散热鳍片沿气缸周向均匀布置，可在作业时通过自然风冷快速带走燃烧热量，避免连续高负荷运转出现过热拉缸问题；气缸顶部集成化油器与消音腔结构，消音腔采用多层阻尼隔板设计，可将排气噪音控制在作业允许范围内，同时化油器的安装位置预留了风门调节、油门拉线的固定卡扣，方便后续整机装配时的走线固定。下部曲轴箱采用分体式压铸结构，主轴承座与曲轴箱一体铸造成型，保证曲轴运转的同轴度要求，曲轴输出端设计有离心式离合器结构，当发动机怠速运转时离合器处于分离状态，动力不会传递到工作端，避免误触油门导致切割头意外转动引发安全隐患，当转速提升至3000rpm以上时离合器蹄块在离心力作用下贴合外鼓，将动力稳定输出至传动软轴。安装边界方面，整个动力总成的背部预留了四点式减震安装位，可匹配标准背负式机架的橡胶减震墩，安装孔位间距为120mm*80mm，适配市面绝大多数通用机架，动力输出端的连接轴采用花键结构，可传递最大1.2kW的输出功率，满足切割直径10mm以下灌木的动力需求。设计过程中重点考虑了野外作业的维护便利性，火花塞安装位置预留了足够的扳手操作空间，空气滤清器的拆卸无需额外工具，可直接打开侧盖完成滤芯清理，燃油箱采用半透明工程塑料材质，可直观观察剩余油量，避免作业中途突然断油。曲轴箱内部的润滑油道采用斜孔设计，可在曲轴运转时通过飞溅润滑方式给连杆大头、主轴承提供持续润滑，无需额外设置机油泵，简化了整体结构，降低了野外作业的故障概率。
