黑色原声民谣吉他结构设计三维数模

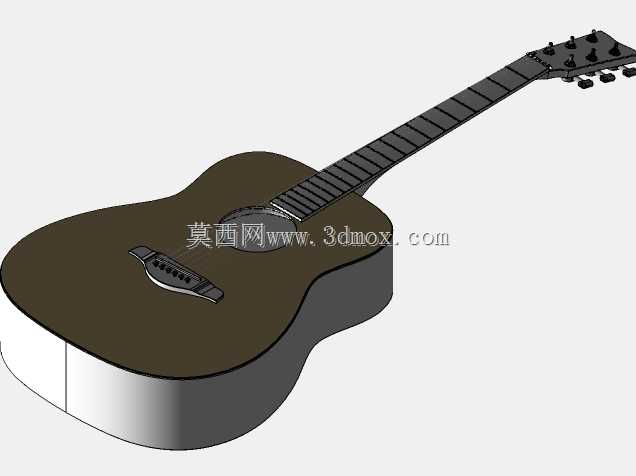

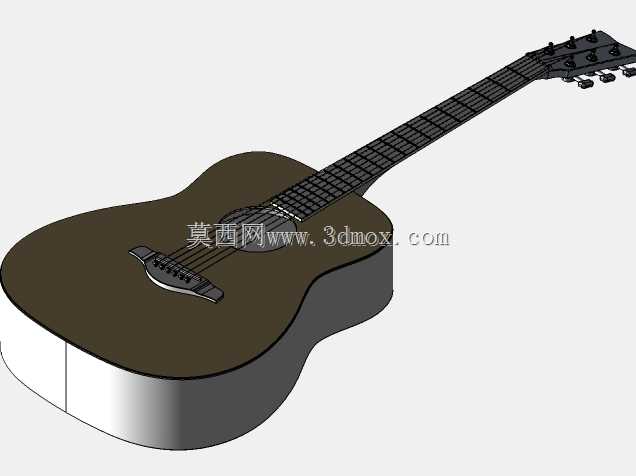

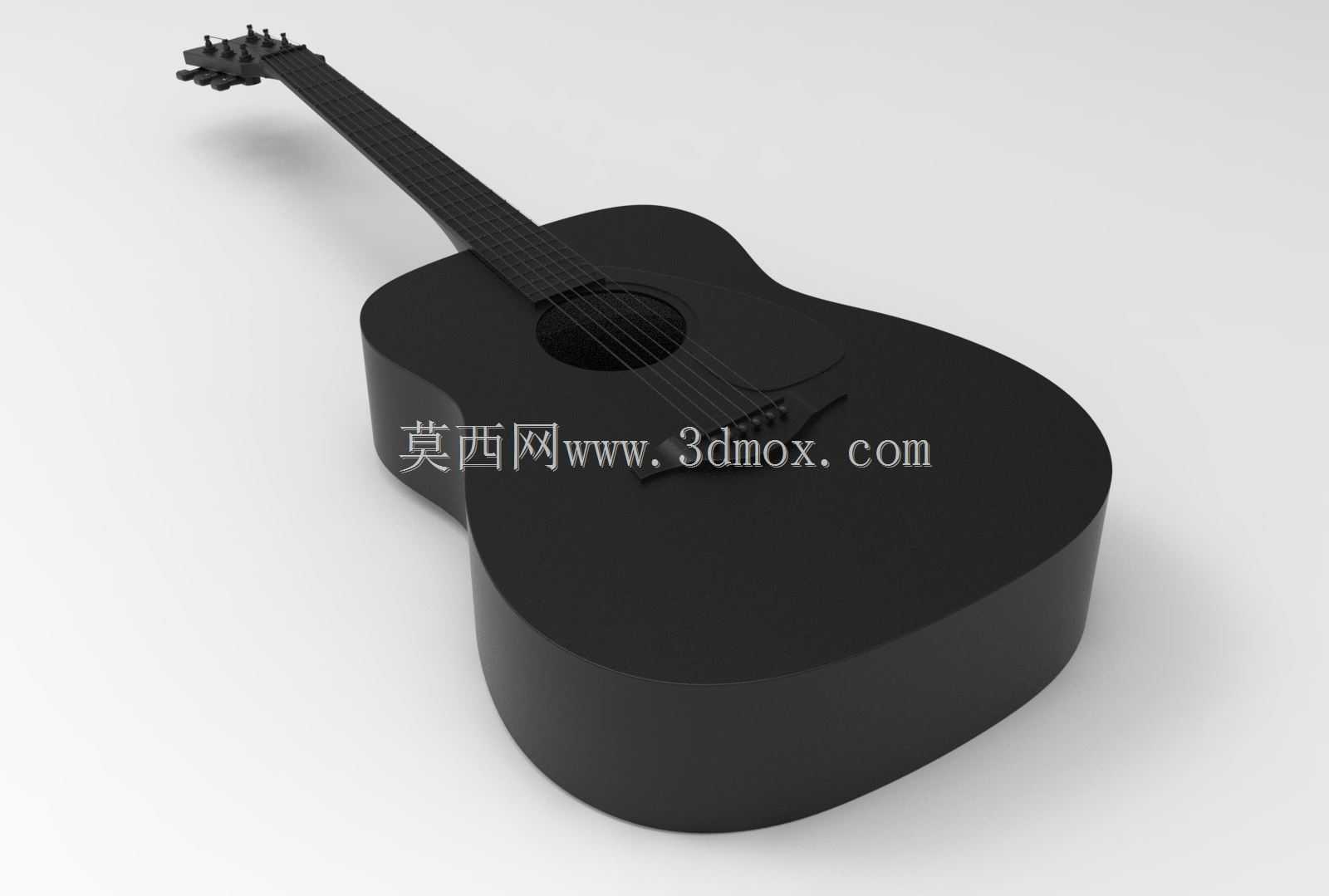

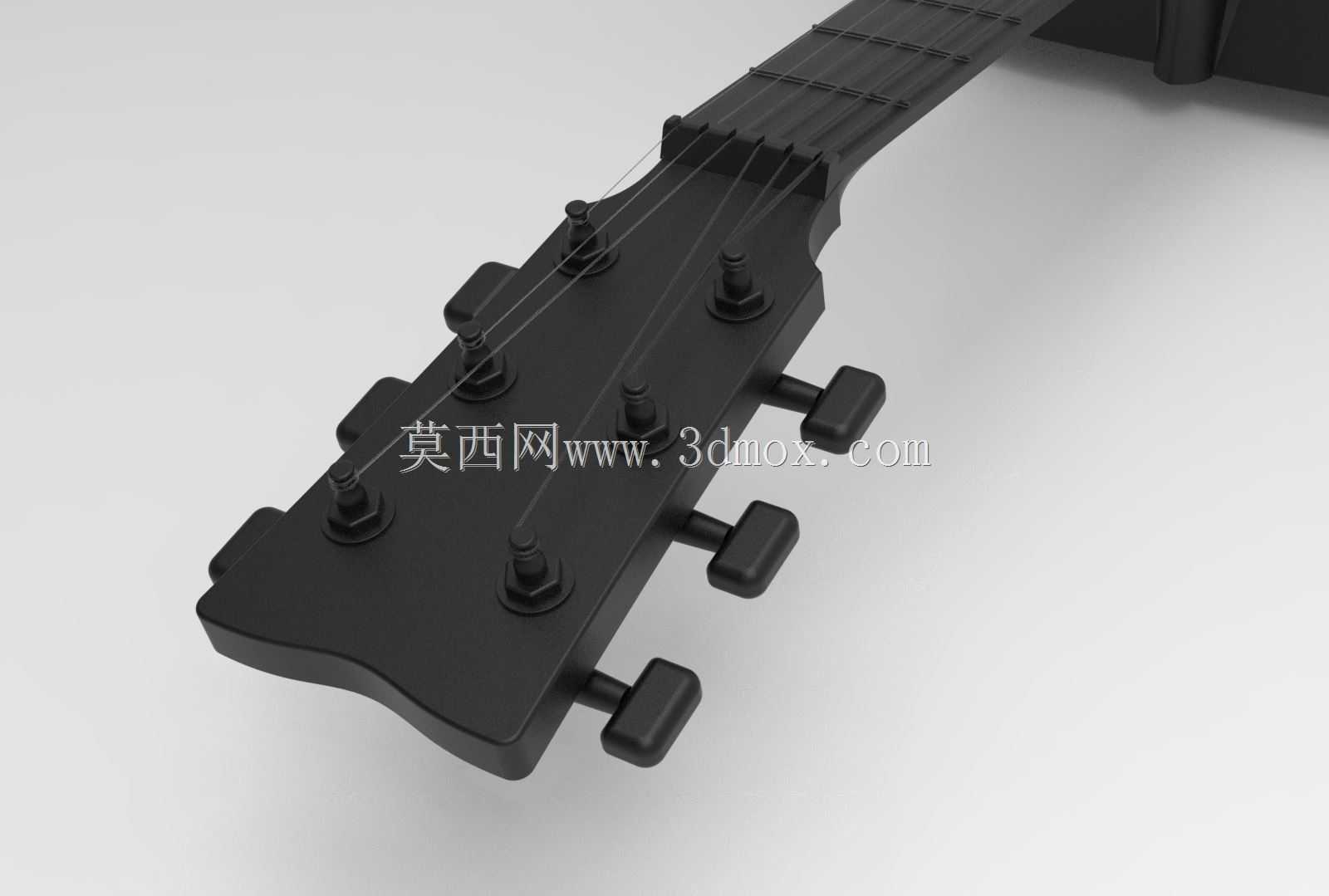

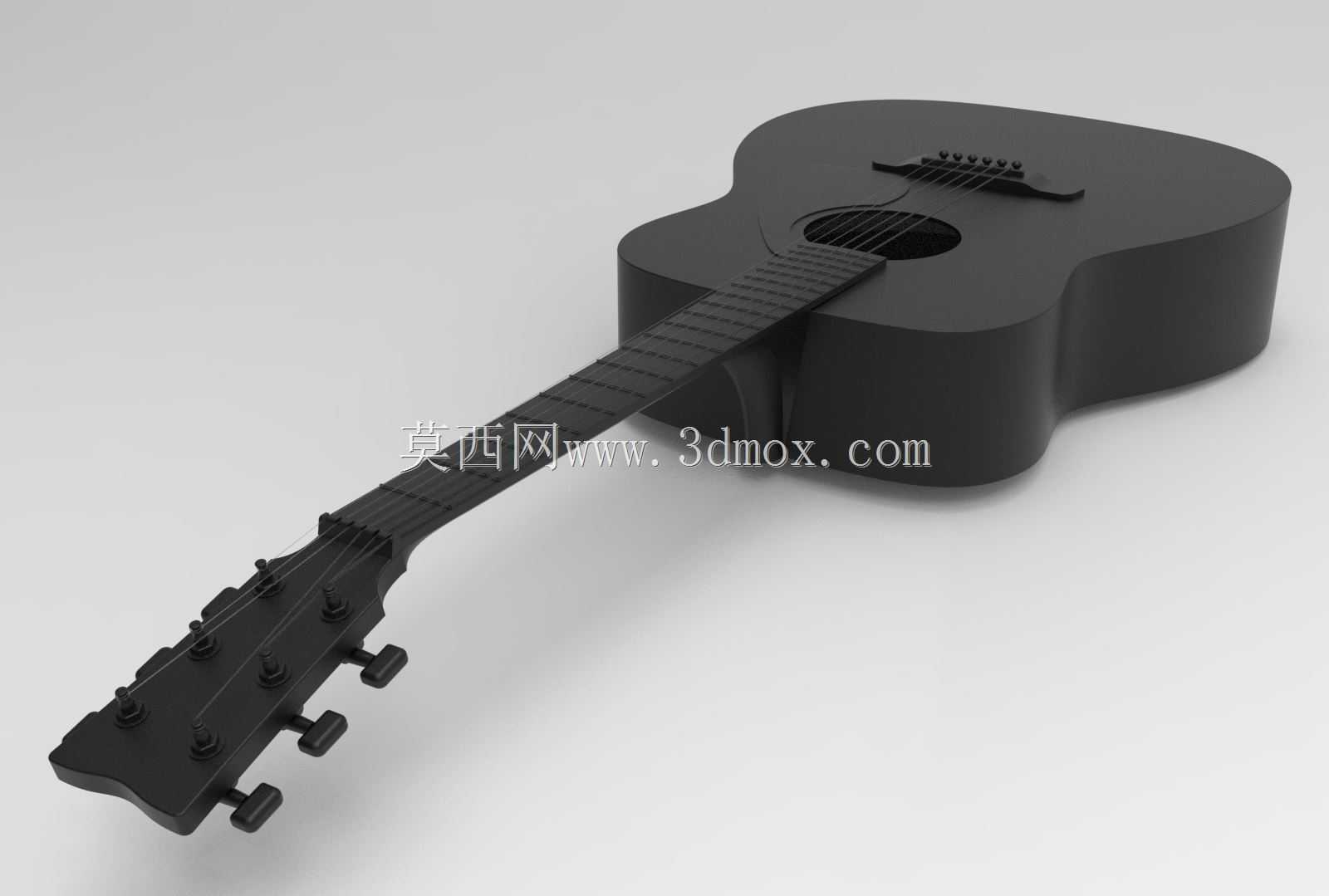

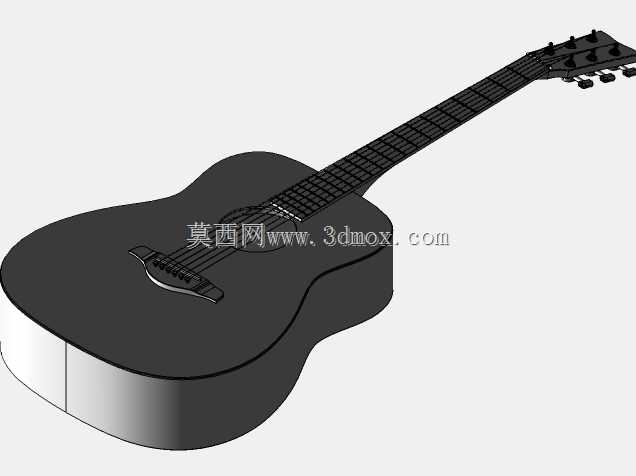

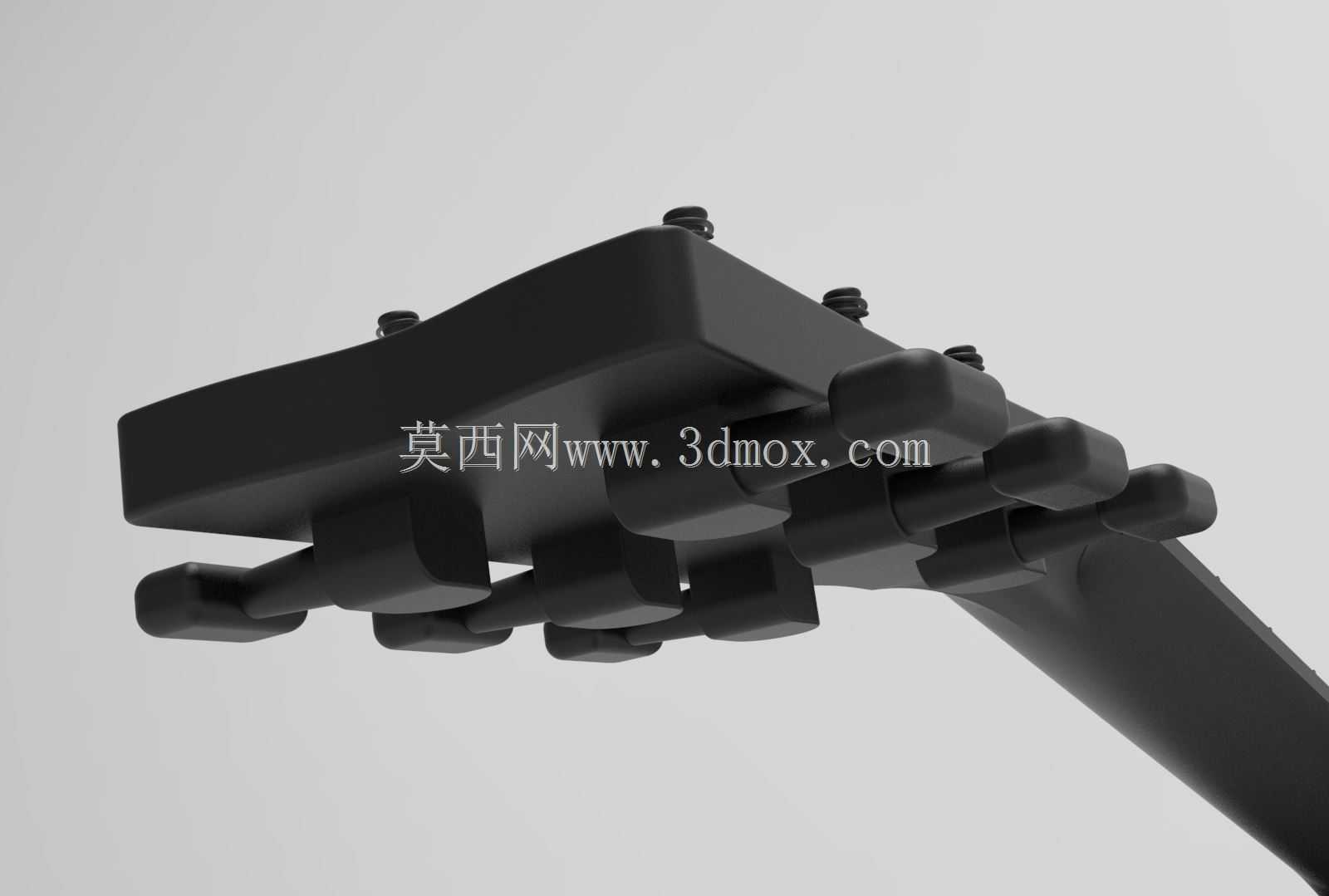

做这个吉他数模的时候，最先要考虑的是实际握持与演奏的人机边界，常规民谣吉他的总长度控制在950mm到1000mm区间，琴身最宽处落在380mm上下，琴颈厚度在20mm到22mm之间，这些尺寸边界是建模前就需要敲定的，不然后续做装配干涉检查的时候会出现指板与琴身衔接错位、弦距不符合演奏要求的问题。建模第一步先做整体曲面的骨架线搭建，先在右视基准面画出琴身的侧轮廓投影，再依次画出琴颈、琴头的纵向引导线，用放样曲面先做出琴身的共鸣箱主体，这里要注意音孔位置的曲面过渡，不能出现曲率突变，不然渲染的时候会有明显的折痕，实际生产中这种曲面瑕疵也会导致共鸣效果打折扣。琴颈部分的指板是带弧度的，指板表面的曲率半径常规是400mm，建模的时候不能直接做平面拉伸，要先做一个等距曲面再切除出指板的基体，之后阵列品丝的安装槽，品丝的间距要按照十二平均律的比例来排布，不能等距阵列，不然实际音准会出现偏差。琴头部分的弦钮安装孔要做同轴度约束，六个弦钮的孔位要保持在同一倾斜平面上，倾斜角度控制在15度左右，方便实际调弦的时候的操作空间，不会出现旋钮互相干涉的情况。琴桥部分要做限位凸台，用来固定下弦枕，弦枕的高度要控制在6mm左右，保证六根琴弦的弦距在12品位置保持在3mm到4.5mm之间，符合常规演奏的手感要求。这个模型的应用场景主要是乐器设计的前期结构验证，也可以作为文创产品渲染的基础数模，建模过程中所有的曲面都做了曲率连续检查，实体部分做了0.2mm的统一圆角处理，避免出现锐边，和实际量产吉他的工艺要求保持一致。装配的时候要注意琴颈和琴身的插接深度，常规插接长度在80mm左右，配合公差控制在0.1mm以内，保证装配后琴颈的仰角在1.5度左右，这个角度直接影响琴弦的张力和演奏手感，是结构设计里的核心参数。后续如果要做工程图输出的话，可以直接从这个数模里导出各个部件的三视图，标注好安装孔位的尺寸、板材厚度参数，共鸣箱的面板厚度常规是3mm，侧板和背板是2.5mm，这些壁厚参数在建模的时候就已经通过抽壳命令做好了设定，不需要后续再做调整。
