方形框架内嵌球体镂空铣削结构件

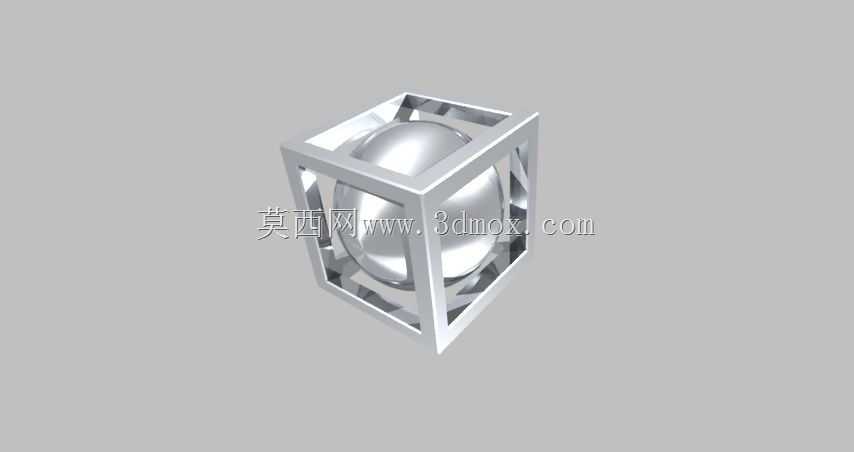

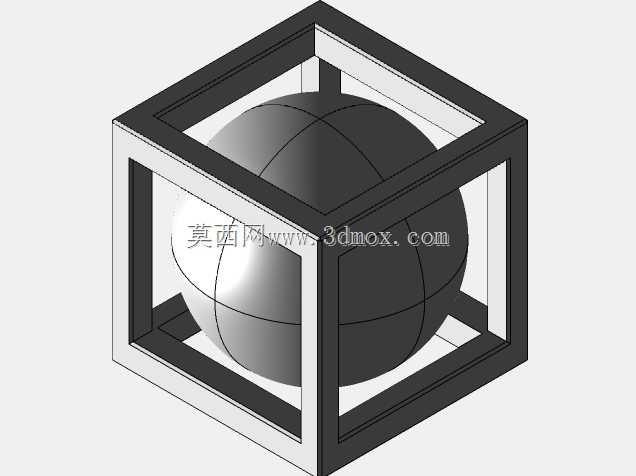

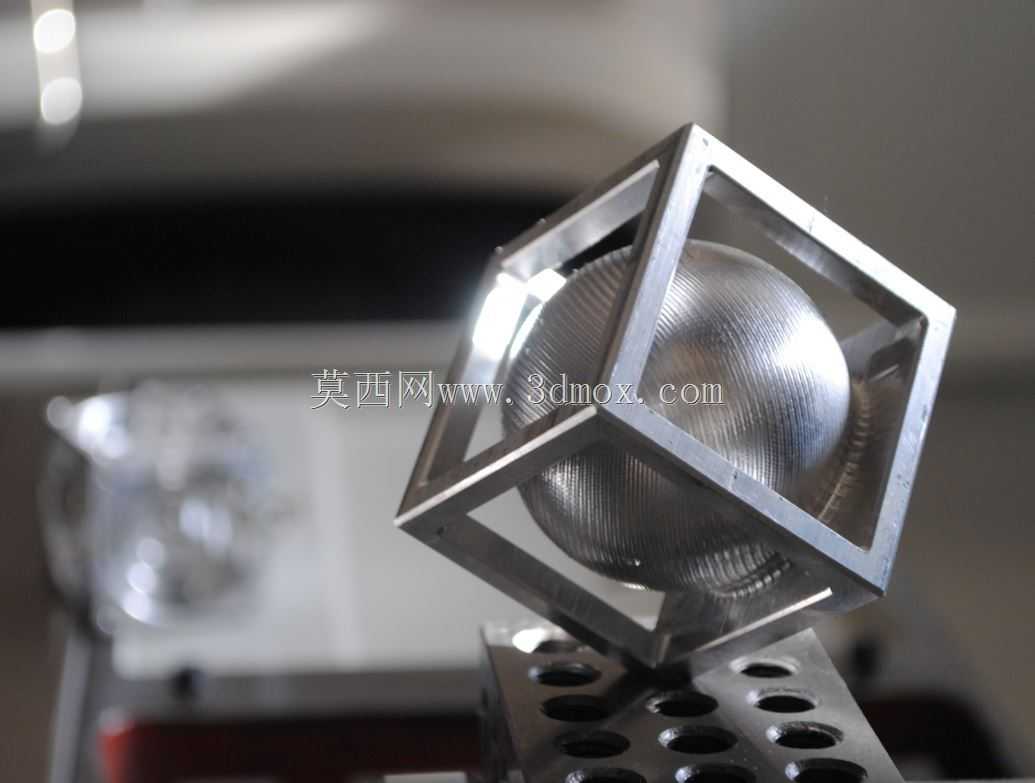

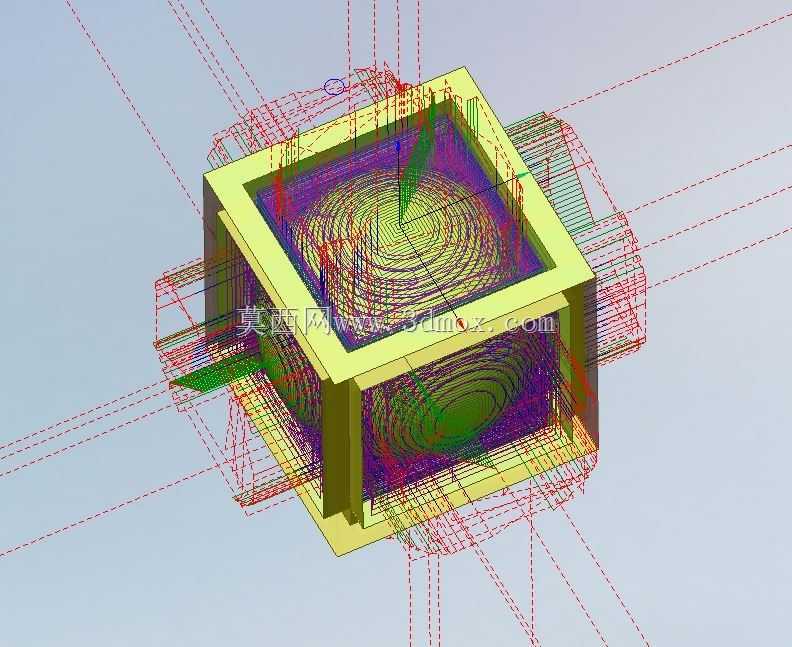

这类内嵌球体的方形框架结构，常出现在精密加工验证场景中，用来校验多轴铣削设备的空间联动精度，也可作为几何教学的演示构件，帮助从业者理解空间曲面与框架结构的配合关系。从结构特性来看，该构件为2英寸见方的外框架，内部铣削容纳同尺寸规格的球体，框架采用镂空式棱边结构，既保证整体结构的刚性，又能完整露出内部球体的曲面形态，球体与框架内壁之间预留均匀的铣削间隙，避免运动过程中出现卡滞，同时满足加工过程中的排屑需求。设计这类结构时，首先要确定外框架的基准平面，以框架的三个互相垂直的端面作为建模基准，先绘制方形框架的外轮廓实体，再通过抽壳或者布尔运算切除内部多余材料，预留出球体的安装空间，之后绘制球体的三维轮廓，确保球体的直径与框架内部的容纳空间匹配，再对框架的棱边做等距切除，形成镂空的窗口结构，每个窗口的尺寸要保证球体不会从框架内脱出，同时要兼顾加工时刀具的可达性，避免出现刀具无法加工的死角。建模过程中，先绘制二维草图确定框架的外轮廓尺寸与壁厚，拉伸生成基础实体后，通过基准面偏移确定球体的球心位置，确保球心与框架的几何中心完全重合，避免出现球体偏心的问题，之后对框架的六个面分别做拉伸切除，形成均匀的镂空窗口，最后对所有棱边做倒角处理，去除加工过程中可能产生的锐边毛刺。实际加工时，这类结构需要使用五轴联动铣削设备，一次装夹完成大部分面的加工，避免多次装夹带来的定位误差，加工顺序上先粗铣框架外轮廓与内部型腔，预留0.2mm左右的精加工余量，再半精加工框架的镂空棱边与球体外表面，最后通过精加工保证球体表面粗糙度与框架的尺寸精度，加工过程中要注意刀具的长度补偿，避免刀具与框架内壁发生碰撞。这类结构除了用于加工精度校验外，也可作为精密装配的演示样件，展示空间几何体的配合关系，在机械基础教学、多轴加工培训场景中都有广泛的应用，建模时需要严格保证各部分的形位公差，框架的相邻端面垂直度要控制在0.02mm以内，球体的圆度误差不超过0.01mm，才能保证最终成品的装配与展示效果。
