工业用直线振动筛分设备结构设计

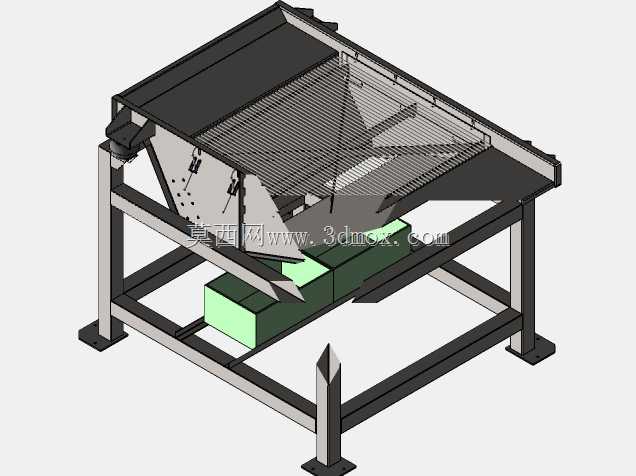

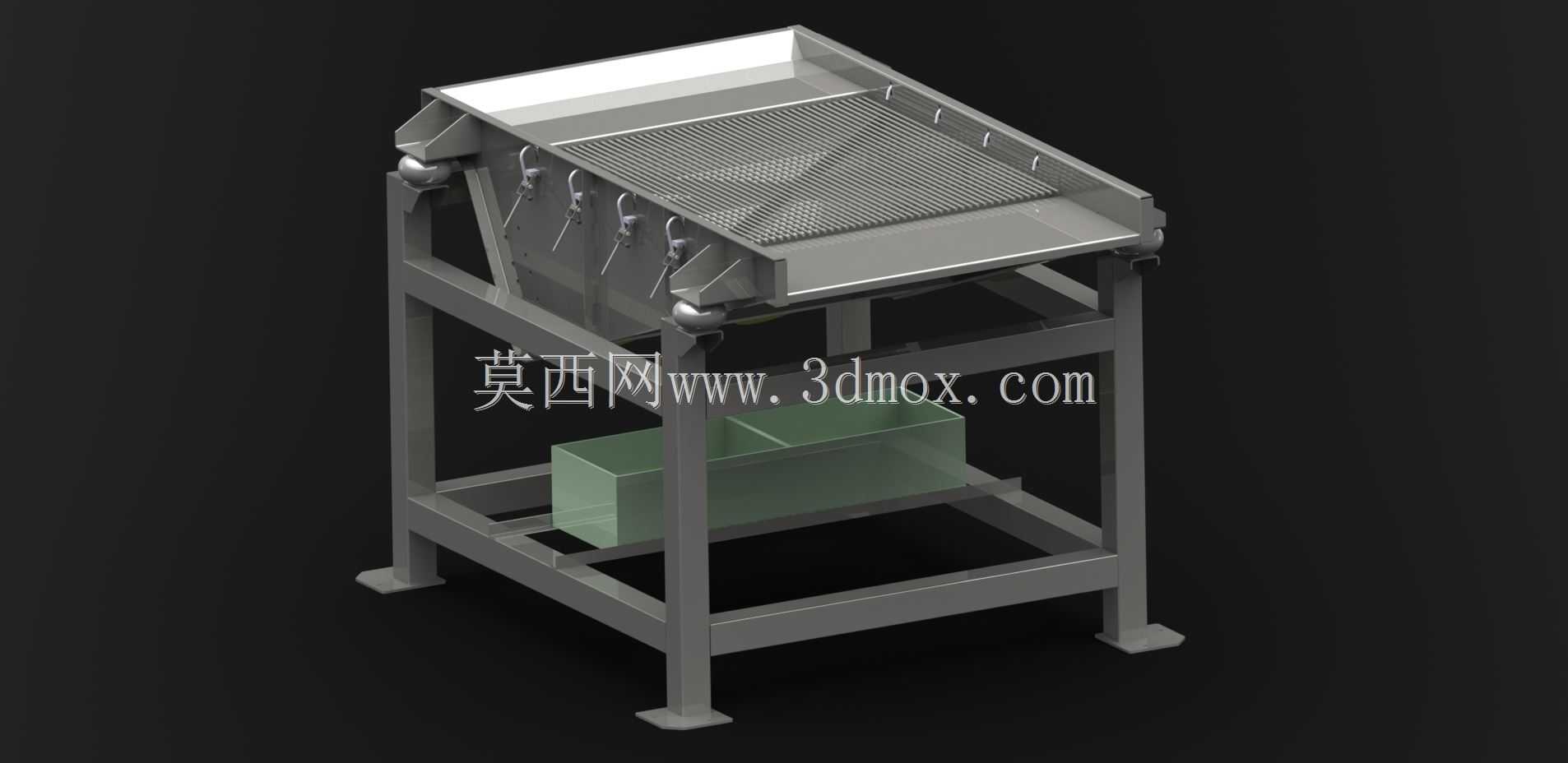

做这类筛分设备的三维建模前，首先要明确现场的安装边界，常规小型直线振动筛的整机占地长度控制在1.2米到1.5米区间，宽度在0.7米到0.9米，整机高度不超过1.1米，底部支脚预留10mm的调节余量，适配不同平整度的车间地面安装需求，进料端高度要匹配上游出料口的落差，避免物料落料冲击过大导致筛网局部过早磨损。这类设备主要应用在食品加工、粮食分选、小型化工颗粒分级的生产场景中，用来完成颗粒状、小块状物料的粒径分级，也可用于粉状物料的除杂作业，通过筛网的孔径差异，将进料端送入的混合物料分成2到3个不同粒径等级的料流，从不同出料口排出进入下一道工序。建模时先从机架部分开始搭建，采用方管焊接框架结构，先绘制底部支撑框架的草图，拉伸生成方管实体后，依次拼接纵向支撑梁、筛体安装支座，注意支座位置要预留振动弹簧的安装空间，弹簧安装位的同轴度公差要控制在0.5mm以内，避免振动过程中出现偏摆异响。筛体部分的建模优先做筛箱的围板结构，采用薄钢板折弯成型，围板上预留筛网张紧机构的安装孔位，张紧机构采用螺栓调节式，通过旋转螺栓拉动筛网压条，实现筛网的张紧固定，更换筛网时只需松开螺栓即可快速拆装，无需拆解整个筛箱。筛网下方设置接料溜槽，溜槽采用倾斜角度15度的斜板设计，保证筛分后的物料能顺畅滑向出料口，不会在筛箱内部积料。振动支撑部分采用圆柱螺旋弹簧，分别布置在筛箱的四个角位置，建模时要匹配弹簧的刚度参数，保证筛体运行时的振动幅度稳定在3-5mm区间，振动方向角控制在45度左右，兼顾物料在筛面的前进速度和筛分透网率。驱动部分的安装位要预留振动电机的安装法兰，建模时要注意电机的重心位置要和筛体重心尽量重合，避免运行时出现扭振。整个建模过程先完成各个零件的单独建模，再按照装配约束依次拼接，先固定机架作为基准，再装配弹簧支座、弹簧、筛箱，最后装配张紧机构、接料溜槽和支脚，装配完成后要检查各个运动部件的干涉情况，尤其是筛体振动行程范围内不能和机架有硬接触，预留足够的安全间隙。实际使用中，这类设备的筛面倾角可以根据物料特性做小范围调整，针对流动性差的物料可以适当增大倾角，提升物料前进速度，针对易透筛的物料可以减小倾角，延长物料在筛面的停留时间，提升筛分精度。
