皮卡丘头部造型二维工程标注设计图

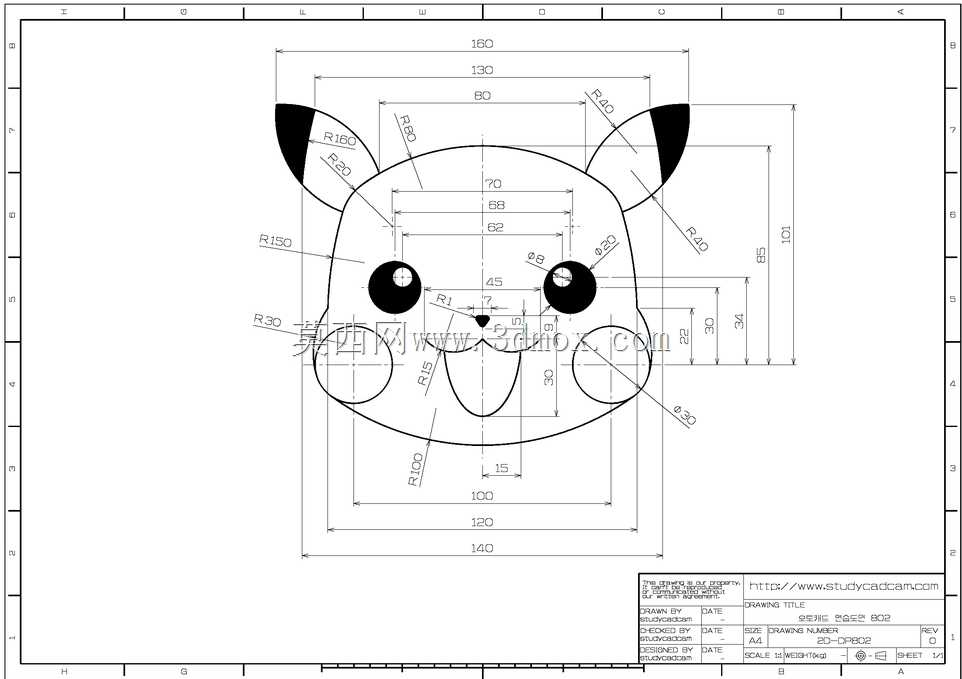

这套皮卡丘头部造型的二维标注图纸，最初是为文创周边生产环节的结构定位做基准参考，常见应用在亚克力立牌开料、软胶公仔模具初版定位、儿童文具表面印花定位这类场景，能给下游生产环节提供统一的尺寸基准，避免不同批次生产出现造型比例走形的问题。从设计思路来看，整个造型完全基于正对称结构搭建，先以头部竖向中心线为基准拆分左右轮廓，所有圆弧段都标注了明确的曲率半径，从耳尖的R20圆弧到脸颊外侧的R150大圆弧，每一段轮廓线都有对应的定位尺寸，横向尺寸从最外侧耳尖的160mm总宽，到眼部中心距60mm，再到嘴部下方15mm的细节定位，竖向尺寸从头顶到下巴的100mm总高，逐层拆解到每个五官的定位边界，哪怕是脸颊圆形腮红的位置，也通过中心线偏移尺寸做了精准约束，完全消除了手绘造型的比例误差。建模绘图阶段，先在软件中绘制正交十字基准线，锁定对称约束后先勾勒外轮廓的大圆弧段，把耳朵尖端的黑色区域轮廓同步做闭合处理，再逐步向内定位眼部、鼻部、嘴部的轮廓，每绘制一段几何元素就同步添加尺寸约束和几何约束，确保左右两侧的轮廓完全对称，不会出现单侧偏移的问题。所有标注都遵循机械制图的规范，尺寸线不交叉、定位基准统一，生产端拿到图纸后不管是做激光切割路径编程，还是做模具型腔的铣削定位，都能直接提取尺寸参数，不需要二次核对比例。这类卡通造型的工程化标注，核心是把艺术化的形象转化为可量化的生产依据，解决文创产品从设计稿到量产环节的尺寸传递偏差问题，相比无标注的手绘稿，这套图纸能让不同工序的加工人员拿到统一的尺寸基准，不管是做平面切割类的周边产品，还是后续基于二维图拉伸做三维立体公仔的基础轮廓，都能大幅减少反复调整造型的时间，也能保证同系列不同产品上的皮卡丘形象比例完全一致，不会出现不同周边上皮卡丘五官位置错位的问题。
