管道导向滑动支撑滑车结构

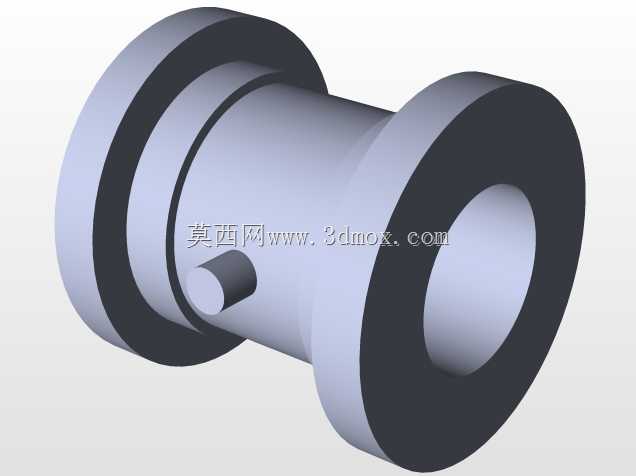

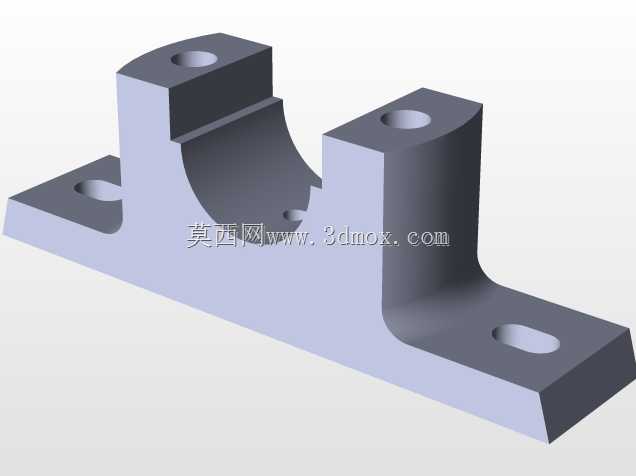

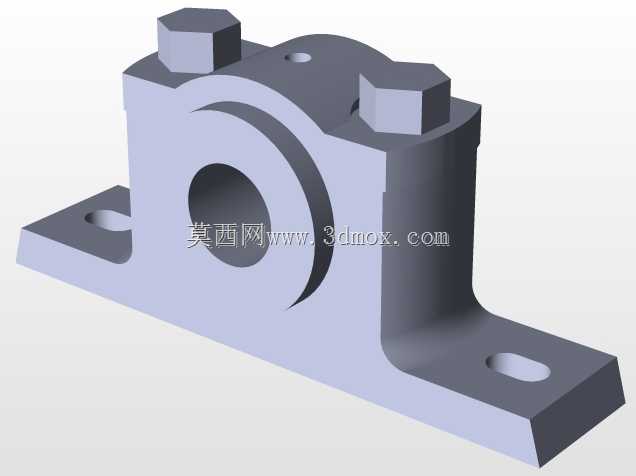

　　在工业管系布设场景中，这类管道滑车主要承担管线位移补偿阶段的滑动导向承载作用，常见于热力管线、长距离工艺输送管线的架空布设段，当管线因介质温度变化产生轴向伸缩、或受安装沉降带来的小幅位移时，该部件可通过自身的滑动结构抵消位移应力，避免管线焊缝、连接法兰处因应力集中出现开裂泄漏。从结构设计逻辑来看，整体采用剖分式夹持结构，上半压盖与下半底座通过两侧的六角紧固件实现锁紧，中间的弧形夹持面可与管道外圆紧密贴合，夹持接触面做了圆弧过渡处理，避免硬接触划伤管道外防腐层；底座两侧延伸出带长圆孔的安装翼板，长圆孔的设计预留了安装位置调整余量，可抵消基础预埋时的孔位偏差，同时也为滑车自身的滑动位移预留了行程空间。设计过程中优先考虑了载荷传递路径，

　　管道的垂直载荷通过下半底座直接传递至下部支撑基础，轴向滑动时的摩擦力通过底座与支撑面的接触实现释放，两侧的紧固螺栓选用标准外六角件，方便现场使用普通扳手即可完成装拆作业，无需特殊工装。安装边界方面，底座的两个安装翼板处于同一水平面，安装时需保证支撑面的平面度误差不超过千分之二，避免翼板受附加弯矩出现断裂；中间的夹持孔径适配常规中小口径输送管道，压盖与底座合模后的同轴度公差控制在0.1mm以内，保证管道夹持后不会出现偏载。结构上没有多余的冗余设计，所有棱边均做了倒角处理，既避免加工、安装过程中锐边划伤操作人员，也能减少应力集中点，提升部件长期交变载荷下的疲劳寿命。实际使用中，可根据管道的实际外径选配对应规格的弧形垫片，适配不同壁厚的管道安装需求，底座底面的粗糙度控制在Ra3.2，保证滑动过程中不会出现卡滞，同时减少滑动过程中的磨损量，延长部件的更换周期。
