CatiaV5环境下管道工模块用对开式轴承支座

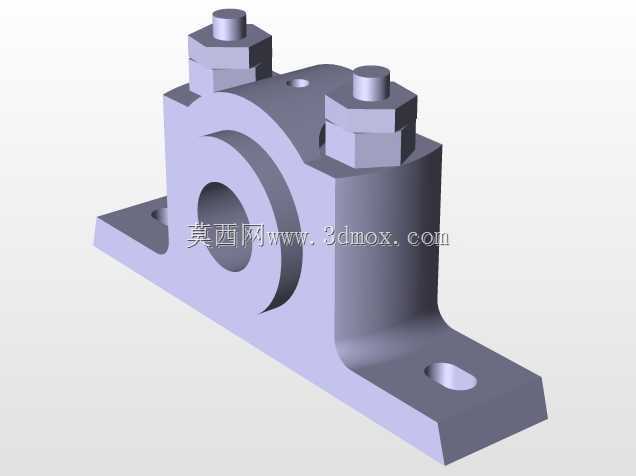

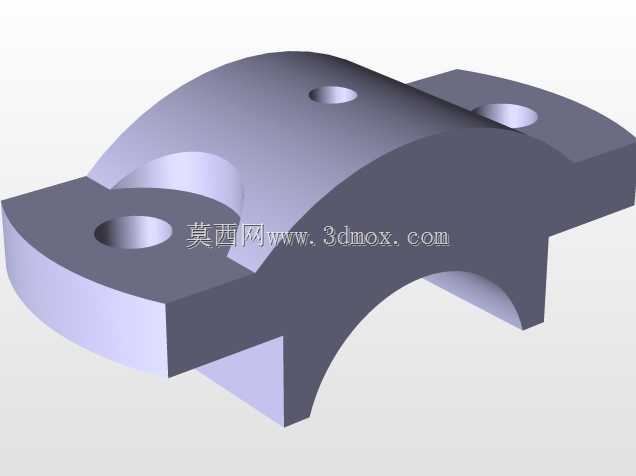

　　在工业流体输送管线的配套传动系统中，这类支座构件主要承担旋转轴系的径向载荷支撑作用，常见于化工流体输送、厂区工艺管线配套的动力传输段，用来固定穿装在管线旁侧的传动轴，避免轴系运转过程中出现径向窜动，保障管道配套的阀门驱动、介质搅拌等附属机构的运转同轴度。构件采用对开式分体结构设计，底座为带安装沉孔的L型弯折支撑结构，两个安装孔位预留了足够的螺栓穿装间隙，可适配M10-M12规格的膨胀螺栓或机台固定螺栓，安装时可直接贴合预制的安装基面完成锁紧固定，不需要额外加工适配垫块。上半部分的轴瓦座与底座通过两组六角头螺栓配合六角螺母完成锁紧，螺栓预紧后可将轴瓦牢牢压合在轴颈外圈，后期维护时只需拆下上部紧固件即可完成轴瓦更换或轴系检修，

　　不需要整体拆卸底座，大幅降低管线配套传动段的运维工作量。设计过程中优先考虑了管道周边狭窄空间的安装适配性，整体外轮廓的横向宽度控制在120mm区间，纵向安装边的延伸长度控制在90mm，总高度不超过80mm，可在管线排布密集的管廊支架旁侧完成安装，不会与相邻管线、保温层产生空间干涉。轴孔的内径尺寸按照常规管道配套传动轴的常用规格做了适配设计，孔壁预留了0.2mm的润滑脂储留间隙，可在长期运转过程中存储润滑介质，降低轴颈与轴瓦的摩擦损耗。上部的两个紧固螺栓位做了凸台加厚处理，避免螺栓锁紧时出现座体应力开裂，底座与安装面接触的底面做了平面度公差控制，安装后不会出现局部翘曲导致的轴系偏斜问题。

　　这类构件在建模时需要重点关注对开结合面的配合公差，上下轴瓦的同轴度公差需要控制在0.02mm以内，才能保障轴系运转时不会出现卡滞问题，安装孔的位置度公差需要控制在0.1mm区间，避免现场安装时出现孔位错位无法锁紧的情况。
