内燃机活塞结构三维数模设计

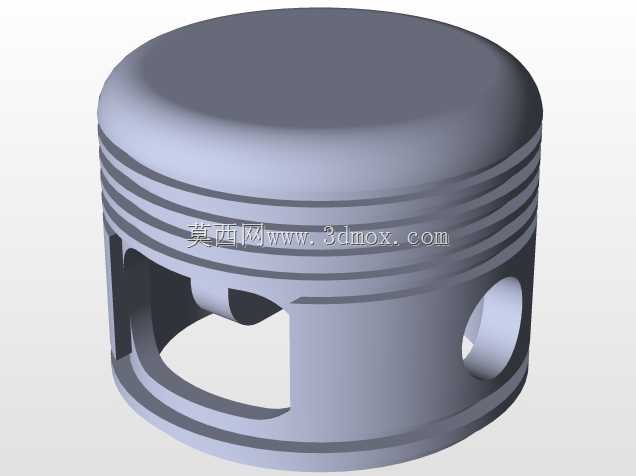

　　活塞作为内燃机核心往复运动部件，直接决定动力输出效率与整机运行可靠性，其结构设计需同时兼顾高温高压工况下的强度冗余、往复运动的轻量化需求、与缸套配合的密封性能，以及与连杆组件的装配兼容性。本次建模的活塞结构，头部设置多道环槽用于安装气环与油环，气环负责密封燃烧室高压燃气，避免做功冲程燃气下窜至曲轴箱，油环则负责刮除缸壁多余润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标。活塞顶部采用平顶结构设计，加工工艺性优异，可适配多数小排量自然吸气汽油机的燃烧室构型，顶面与缸盖、缸壁共同构成密闭燃烧室空间，承受做功冲程爆发的高温燃气压力，将燃气推力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。活塞裙部采用椭圆中凸型线设计，

　　可补偿热态下活塞的热膨胀变形量，避免冷态敲缸、热态拉缸的故障，裙部开设的活塞销孔采用高精度同轴度设计，与活塞销采用间隙配合，可在往复运动中允许活塞小幅摆动，适配连杆的摆动角度，避免运动卡滞。销孔下方设置加强筋结构，可分散燃气压力带来的局部应力，避免销孔位置出现应力集中导致的疲劳开裂。建模过程中严格遵循活塞实际安装边界，活塞外径与对应缸套内径预留合理配合间隙，环槽宽度与活塞环厚度匹配，活塞销孔直径与常用标准活塞销尺寸适配，裙部长度满足往复运动导向需求，避免活塞在上下止点换向时出现偏磨。该结构可直接用于内燃机原理教学演示、小型动力设备的结构设计参考，也可作为虚拟装配、运动仿真的基础数模，帮助设计人员验证活塞连杆组的运动干涉情况，校核活塞在不同工况下的受力变形趋势，为后续的轻量化优化、热负荷分析提供基础几何依据。
