CatiaV5环境下螺旋起重顶升装置结构设计

　　在设备检修、小型构件安装、工装调试这类需要小行程精准顶升的作业场景里，手动螺旋顶升装置的使用频率远高于液压类顶升工具，尤其是对顶升位移精度有要求、作业空间狭窄且无外接动力源的工况下，这类纯机械传动的顶升结构不存在液压泄漏、泄压回落的风险，作业可靠性更有保障。这款螺旋顶升装置的整体结构围绕螺纹副传动做布局，核心传动部件采用梯形螺纹传动副，相比普通三角螺纹，梯形螺纹的牙型强度更高，传动过程中受力更均匀，能承受更大的轴向载荷，同时螺纹副的自锁特性可以保证顶升到位后无需额外锁止结构就能稳定承载，避免负载回落引发安全隐患。操作端采用长力臂摇杆设计，摇杆与主体的连接位置设置了快拆销轴结构，作业时可以根据操作空间的大小调整摇杆的插入角度，

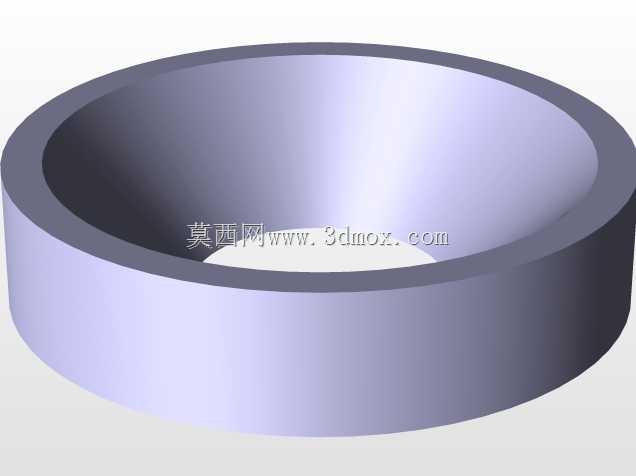

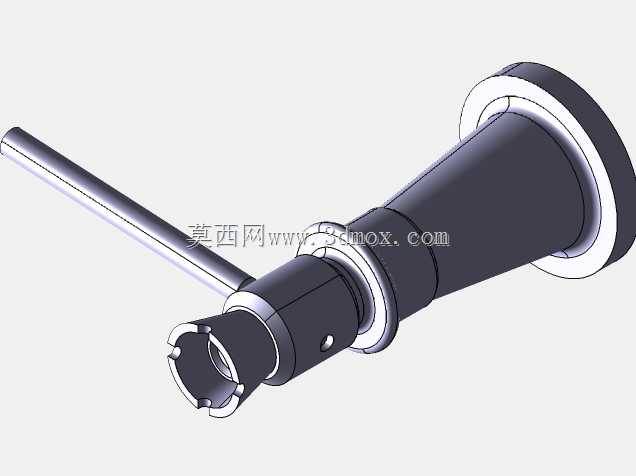

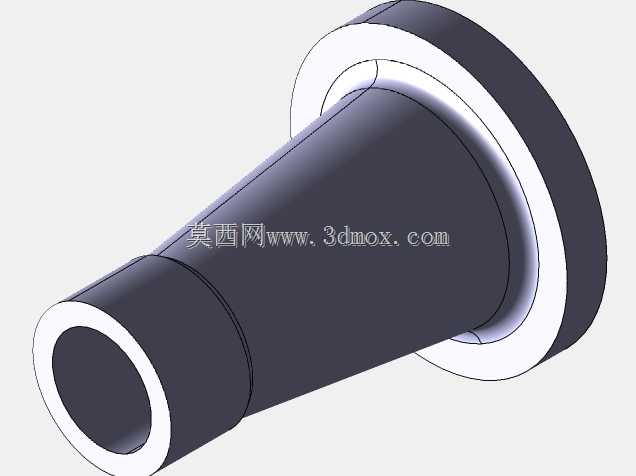

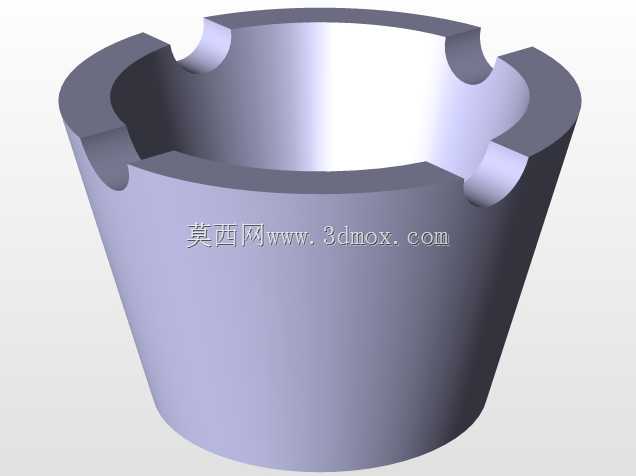

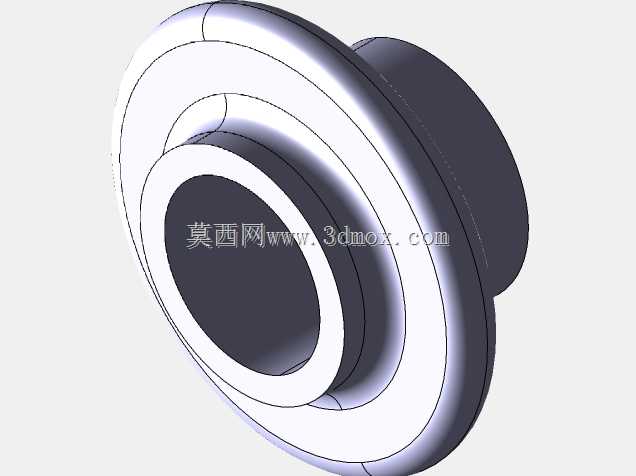

　　狭小空间内也能完成摇杆转动操作，不需要预留过大的操作回转空间。主体外壳采用锥台形结构设计，从底座端到顶升端直径逐步收窄，这种结构一方面可以让底座端拥有更大的支撑接触面积，降低单位面积的对地压强，在不平整的作业地面上也能保证放置稳定性，另一方面收窄的上端结构可以伸入更狭窄的设备缝隙内完成顶升作业，适配更多复杂安装场景。顶升执行端采用带卡槽的爪式结构，不是传统的平面顶帽，这种设计可以卡合在带凸起或者轴类构件的底部，顶升过程中不会出现构件滑移的问题，针对异形构件的顶升适配性更强。从结构设计的细节来看，螺纹副与外壳之间设置了铜质导向衬套，既可以减少传动过程中的磨损，也能避免螺纹副出现径向窜动，保证顶升过程中顶杆的直线度，

　　不会出现顶升偏移的问题。底座与主体外壳采用过盈配合加径向销钉的连接方式，承载时的受力可以均匀传递到底座整个端面，不会出现连接位置应力集中断裂的问题。整体结构的安装边界控制十分紧凑，主体最大外径处的尺寸适配常规设备检修的缝隙宽度，摇杆拆卸后整体可以放入常规工具箱内携带，适合现场流动作业使用。在建模过程中，所有配合面都预留了合理的公差间隙，螺纹副的配合间隙控制在合理范围内，既保证传动顺畅不会卡滞，也不会因为间隙过大出现顶升晃动的问题，各个连接销钉的位置都做了应力分散处理，避免长期承载后出现销孔变形的问题。
