台式管道夹持工装结构设计

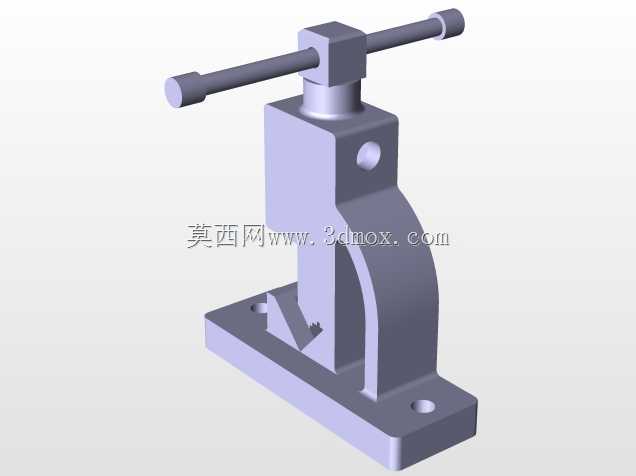

　　这款手动管道夹持结构，主要面向小口径金属管、硬质塑料管的现场装夹作业场景，在管路维修、小批量管件二次加工、样件装配环节都能适配，区别于普通手持式管钳的受力局限，台式结构的设计核心是把夹紧力通过底座传导到安装台面，避免操作人员长时间手持发力产生的疲劳，也能保证装夹后管件的位置稳定性，不会在套丝、切割、打磨工序中出现偏移。从结构逻辑来看，整体采用立式螺杆进给的夹紧方案，顶部的横向操作杆通过增大力臂，降低操作人员施加在手柄上的输入力，螺杆下端直接连接压块，压块与底座的V型定位槽配合，能够自适应不同外径的圆形管件，V型槽的对中特性可以保证管件装夹后轴线始终与基准面平行，避免后续加工出现同轴度误差。底座部分设计了两个对称的安装通孔，

　　用于通过螺栓将整个工装固定在工作台面，安装孔的间距预留了足够的操作空间，不会与台面上的其他工装产生干涉，整体安装边界控制在小尺寸范围内，适合在工位空间有限的维修车间、实训操作台面上布置。结构的支撑臂采用弧形过渡的一体式结构，相比直角拼接的支撑件，弧形结构能够更好地分散螺杆进给时产生的弯曲应力，避免长期受力后支撑臂出现应力集中开裂的问题，支撑臂上预留的工艺孔既可以作为整体吊装的挂点，也能在必要时穿入定位销，辅助限制管件的周向转动。压块的工作面做了防滑处理的结构设计，在夹紧管件时不会因为管件表面的油污出现打滑，进给螺杆采用梯形螺纹传动，具备良好的自锁性能，当操作人员施加力夹紧管件后，即使撤去操作杆上的外力，夹紧状态也能保持稳定，

　　不会因为加工过程中的振动出现松脱。在实际使用场景中，这类工装不需要配套气源、电源等动力源，完全依靠手动操作即可完成装夹，适合在无动力配套的野外管路维修、临时装配工位使用，整体结构没有复杂的传动部件，日常维护只需要定期在螺杆螺纹处加注润滑脂，就能保证长期顺畅的进给动作，结构的零件数量少，加工工艺性好，支撑臂、底座、压块都可以采用普通碳素钢通过铣削、钻削工序完成加工，不需要特殊的加工设备，适合小批量生产制作。
