基于CATIA V5的铰接式关节传动构件

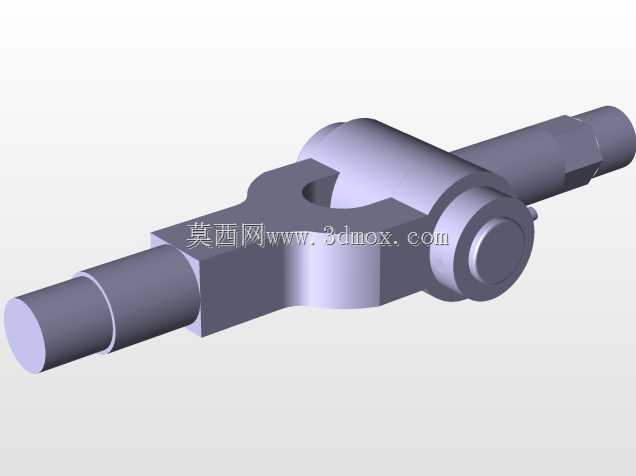

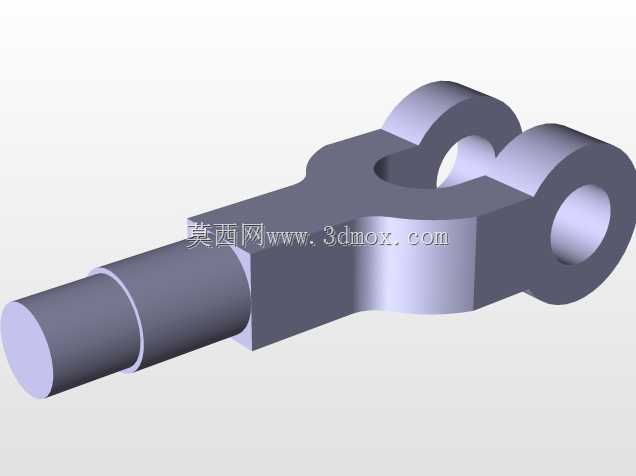

　　该铰接关节构件多用于精密传感检测配套的传动链路中，常见于工业检测设备的角度传递、位移传导工位，作为传感单元与执行端之间的动力衔接载体，可将轴端的旋转动作、小幅摆动位移无间隙传递至传感检测端，避免传动间隙带来的检测数据偏差。从结构设计来看，构件采用双侧同轴轴段搭配中部铰接基座的布局，中部的铰接腔体可配套销轴实现与固定端的铰接连接，两侧伸出的轴段分别对接动力输入侧与传感检测侧，轴段上设计的阶梯结构可用于安装限位轴套、密封端盖，既可以限制轴段的轴向窜动量，也能为铰接腔体内部的润滑介质提供密封边界，避免粉尘、切削液进入铰接摩擦副造成磨损。设计过程中优先保证了两侧轴段的同轴度公差，铰接腔体的销轴孔与轴段轴线的垂直度公差控制在0.02mm以内，

　　避免传动过程中出现卡滞、偏磨问题；中部基座的侧面设置了注油孔结构，可在不拆解构件的前提下完成铰接摩擦副的润滑脂加注，适配长期连续运行的工业工况。从安装边界来看，两侧轴段的直径根据传动扭矩需求做了阶梯匹配，靠近铰接腔体的轴段直径更大，可承受更大的弯曲载荷，外伸端的轴段做了扁位结构，可与联轴器、传感拨叉实现无相对滑动的周向固定，安装时铰接基座的下端面可作为定位基准面，通过螺栓固定在设备的安装基板上，基座上的安装孔位做了沉头设计，螺栓安装后不会突出基座表面，避免与周边运动构件发生干涉。在实际应用场景中，这类关节构件常配套在角度传感器、位移传感器的前端传动链路中，比如自动化生产线的工件到位检测摆臂、机床主轴的转速检测转接机构、

　　工业机器人关节的角度反馈传动组件中，都能看到这类结构的应用，其结构紧凑，传动间隙小，可在-20℃到80℃的工况环境下稳定运行，不需要频繁维护。设计时还考虑了构件的受力分布，铰接腔体与轴段的衔接位置做了圆角过渡，避免应力集中造成的构件断裂，轴段表面的粗糙度要求控制在Ra1.6以内，可适配骨架油封、O型圈的密封需求，减少润滑介质的泄漏概率。
